図形の尺度を変更したい

製品名
ARES Commander 2023
ARES Standard 2023
(青い星)

既存の図形の大きさを変更したいのですが、どうしたらいいでしょうか。



:a:

尺度[SCALE]コマンドでエンティティの大きさを変更する事ができます。


  1. 変更したいエンティティをクリックします。



  2. 尺度[SCALE]コマンドを実行します。

    コマンド:コマンドウィンドウに、[SCALE]または「SC」と入力し Enter を押します。

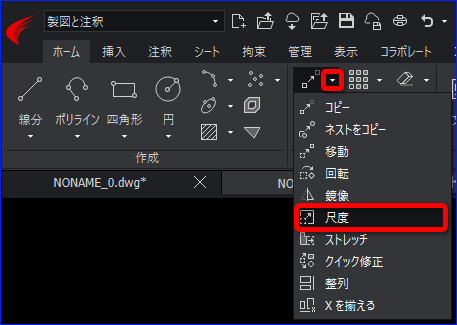

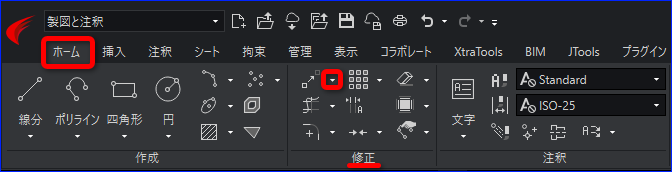

    リボン:

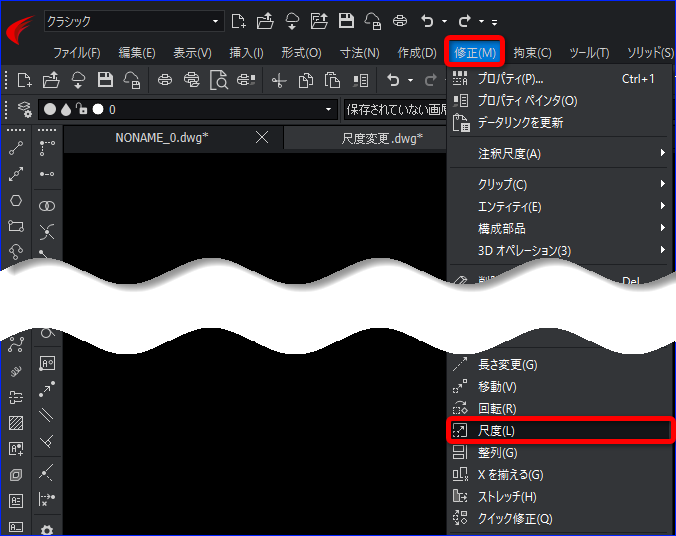

    メニュー:

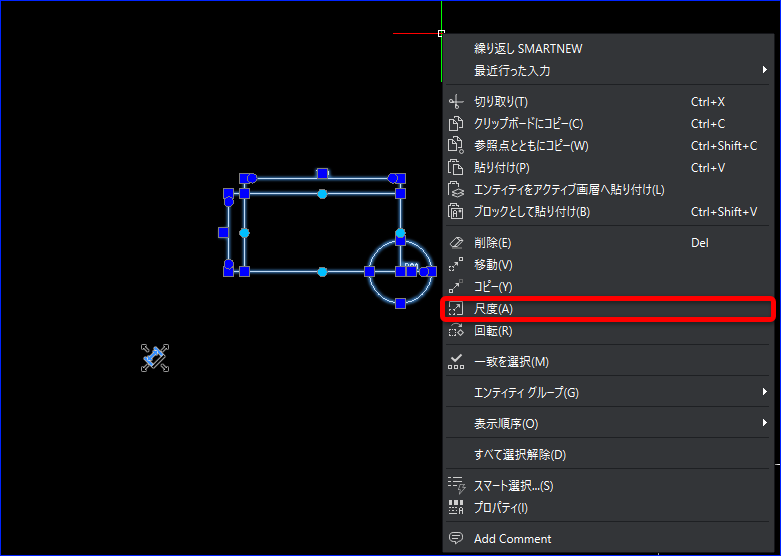

    右クリックのショートカットメニュー:



  3. 基点をクリックします。





  4. 変更したい尺度を入力し Enter を押します。



    変更できました。





【オプションの「参照(R)」を使用して尺度変更する場合】


  1. 変更したいエンティティをクリックします。



  2. 尺度[SCALE]コマンドを実行します。



  3. 基点を指定します。



  4. オプションの「参照(R)」の「R」を入力し Enter を押します。

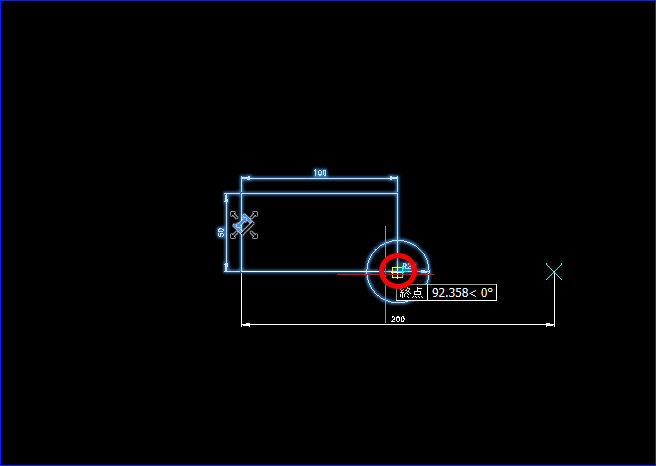

  5. 「参照長を指定」と表示されますので、元の長さの基点を1点目としてクリックします。





  6. 「2点目を指定」と表示されますので、元の長さの1点目と違う端点のエンティティをクリックします。





  7. 「新しい長さを指定」と表示されますので、変更したい端点のエンティティをクリックします。





    変更できました。




検索用キーワード
尺度 変更 SCALE SC
