図面の中で決まった条件のエンティティだけを選択したい

製品名
ARES Commander 2022
ARES Standard 2022
(青い星)

図面の中で決まった条件(線や円、線の色や画層など)のエンティティだけを選択する方法はないですか?



(青い星)

スマート選択という機能があります。

手順は次の通りです。

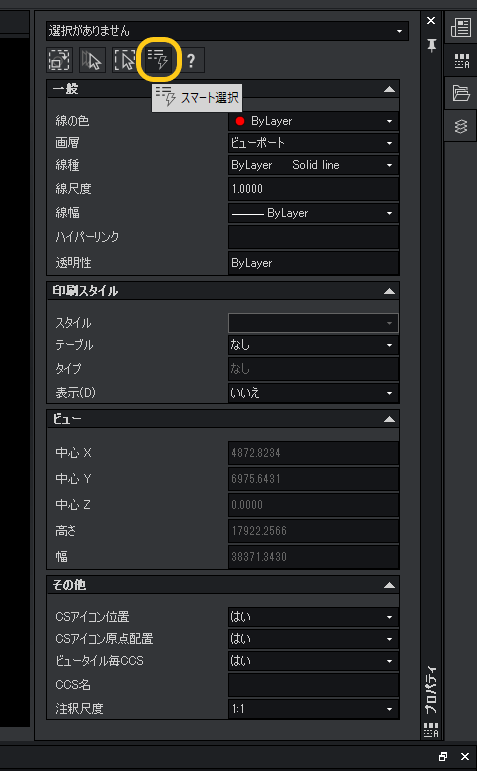

  1. プロパティパレット上部にあります「スマート選択」をクリックするか、


    コマンドウィンドウに SMARTSELECT と入力し、実行してください。


  2. 「スマート選択」というダイアログが表示されます。

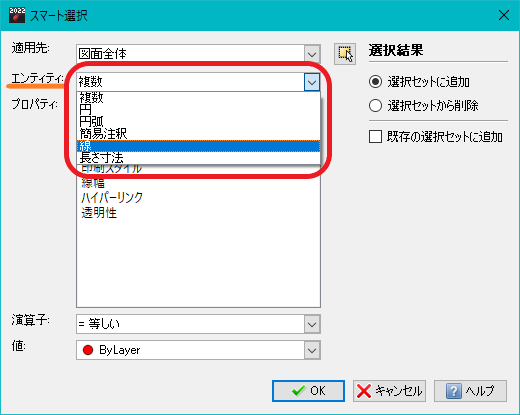

    「エンティティ」の項目で、エンティティの種類を絞ることが出来ます。

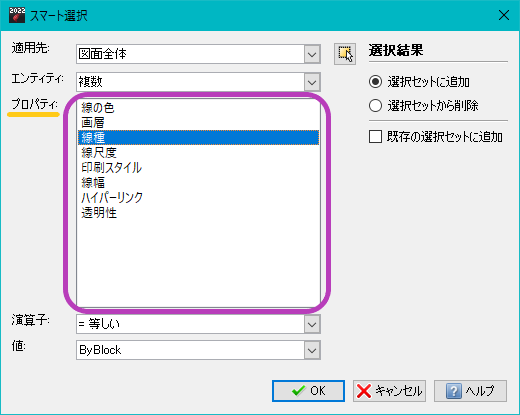

  3. 「プロパティ」の項目で、選択したい条件を選択します。

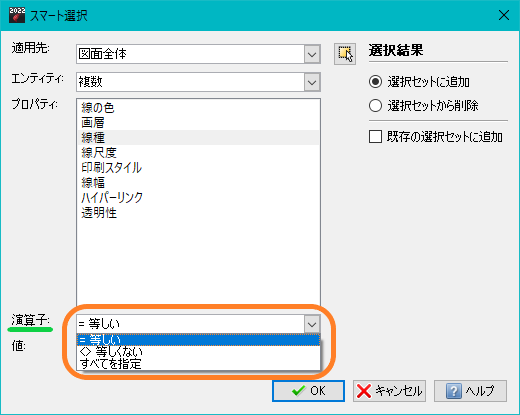

  4. 「演算子」の項目で選択した「プロパティ」で決めた「条件」の相対する条件を選択します。

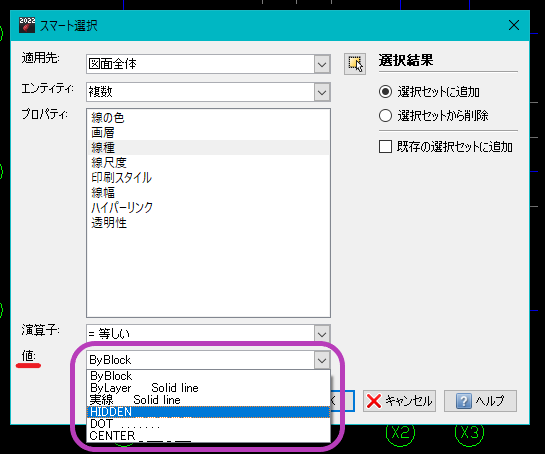

  5. 「値」の項目で相対条件の値を選択します。

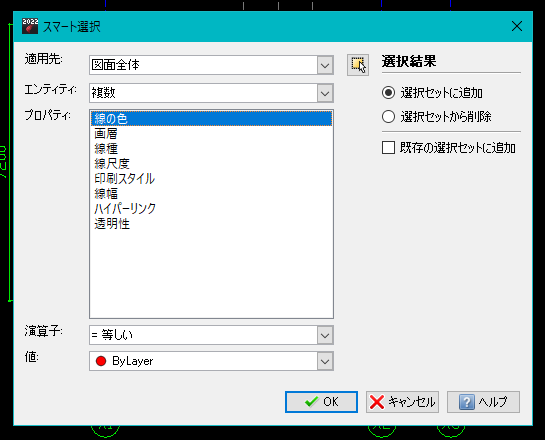

  6. 条件を選択出来たら、「OK」をクリックしてください。

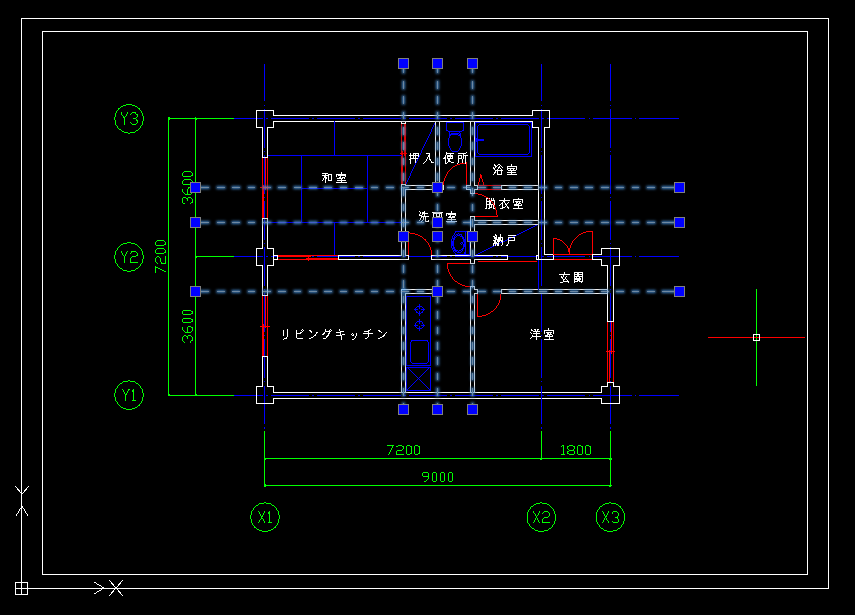

  7. 条件を満たしたエンティティが選択されます。



検索用キーワード
エンティティ オブジェクト 選択 スマート選択 SMARTSELECT クイック選択 QSELECT
