図面を反転させて決められた座標に合わせたいです。
操作方法を教えてください。
下記手順で合わせられます。
例として、基準になる座標位置を「300，400」と「500，100」に設定します。

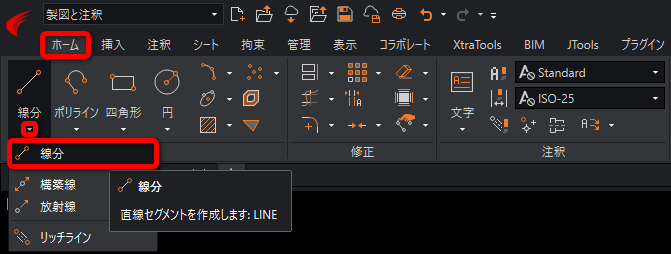

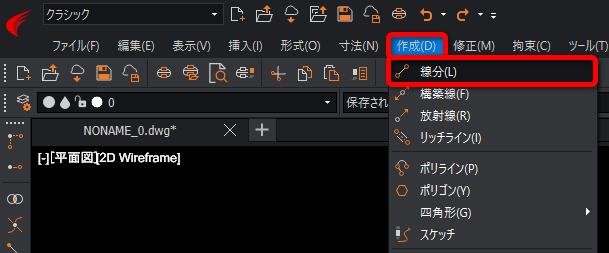

1.線分［LINE］コマンドを実行します。
メニュー
2.コマンドウィンドウに「始点を指定」と表示されるので、基準になる１点目の座標を指定し Enter を押します。
例として、「300，400」と入力します。

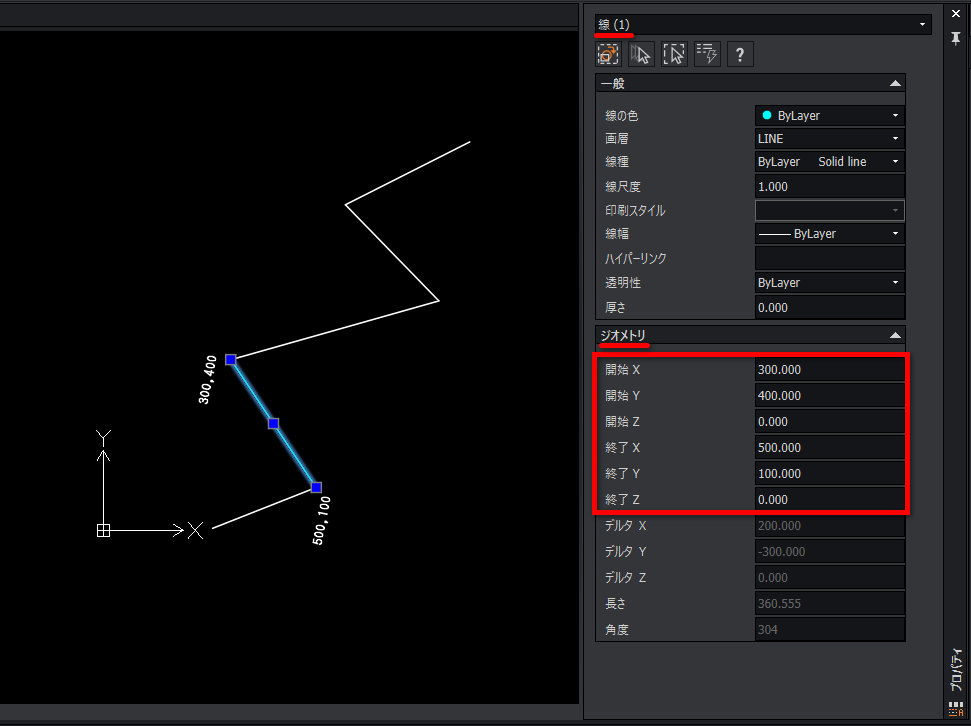

3.コマンドウィンドウに「次の点を指定」と表示されるので、基準になる２点目の座標を指定し Enter を押します。
例として、「500，100」と入力します。
4.ステータスバーの［直交］ボタンをクリックして「有効（オン）」にします。
※クリックする毎に「オン」と「オフ」が切り替わります。
キーボードの［F8］キーをクリックしても設定できます。
5.システム変数［MIRRTEXT］の値を「0」に変更し文字を反転しない設定にします。
6.鏡像［MIRROR］コマンドを実行します。
メニュー

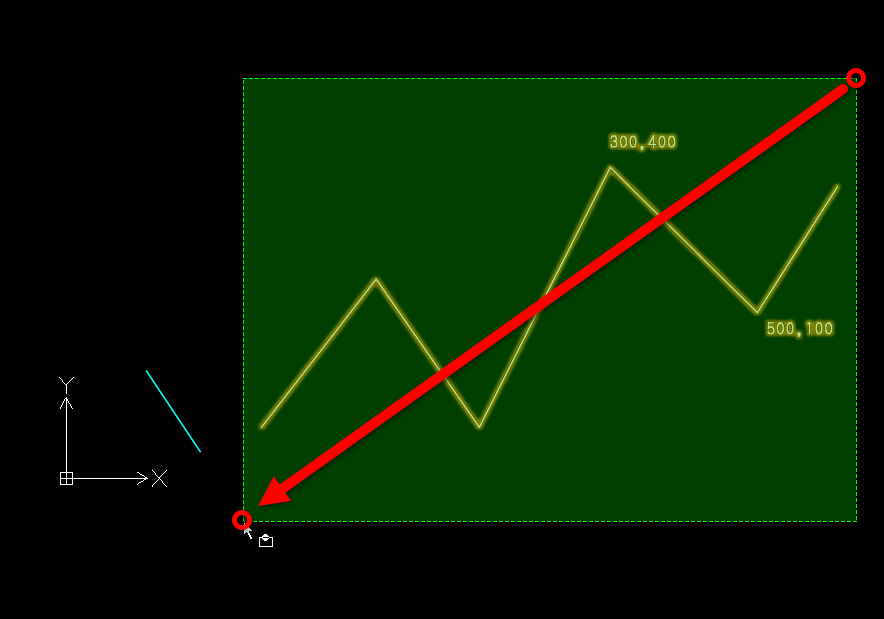

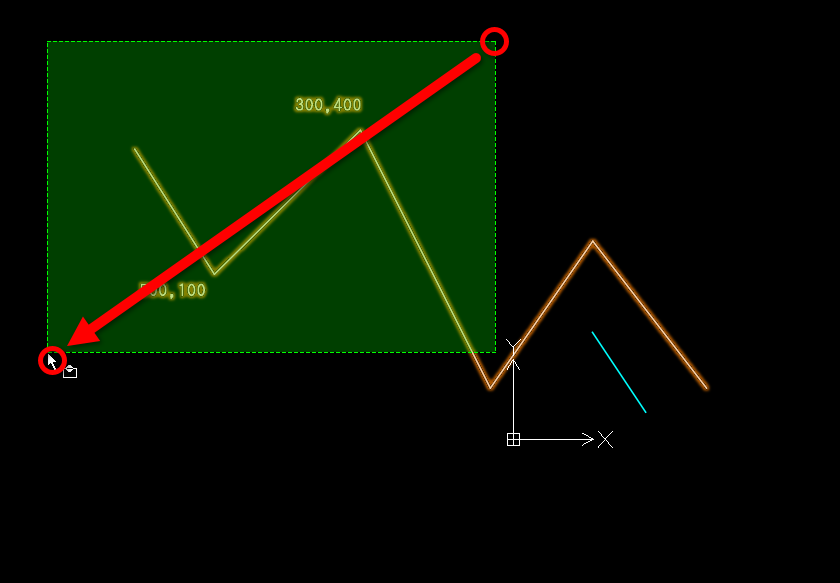

7.コマンドウィンドウに「エンティティを指定」と表示されるので、反転させたいエンティティを指定し Enter を押します。
8.コマンドウィンドウに「ミラー線の始点を指定」と表示されるので、基準になる始点をクリックします。
9.コマンドウィンドウに「ミラー線の終点を指定」と表示されるので、基準になる終点をクリックします。
10.コマンドウィンドウに「ソースエンティティを削除しますか？」と表示されるので、元のエンティティを削除する場合は「はい（Y）」、元のエンティティを残す場合は「いいえ（N）」を選択します。
例として、「はい（Y）」の「Y」と入力し Enter を押します。

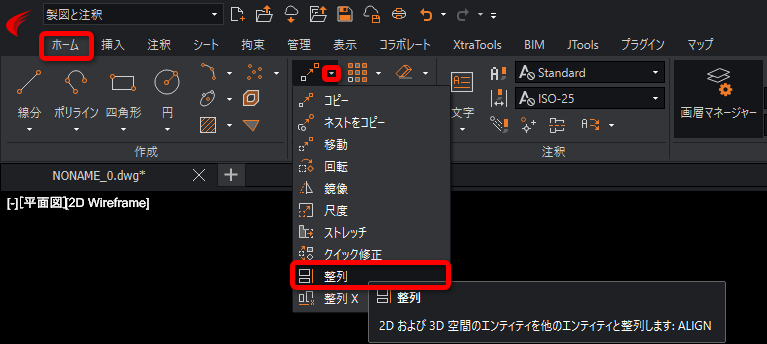

11.整列［ALIGN］コマンドを実行します。
メニュー
12.コマンドウィンドウに「エンティティを指定」と表示されるので、座標を合わせたいエンティティを指定し Enter を押します。

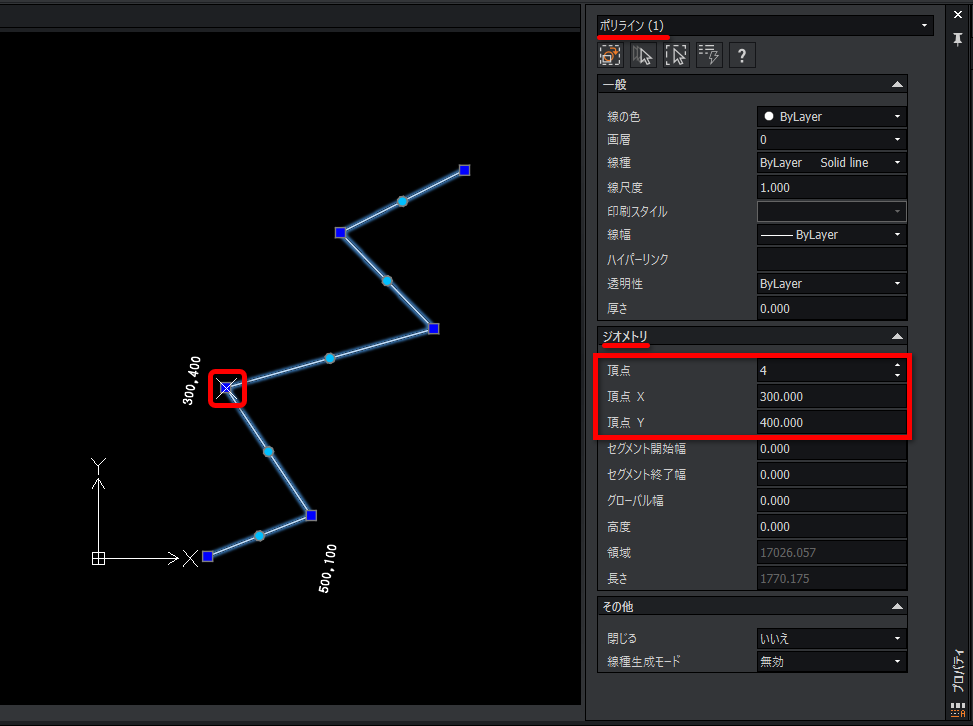

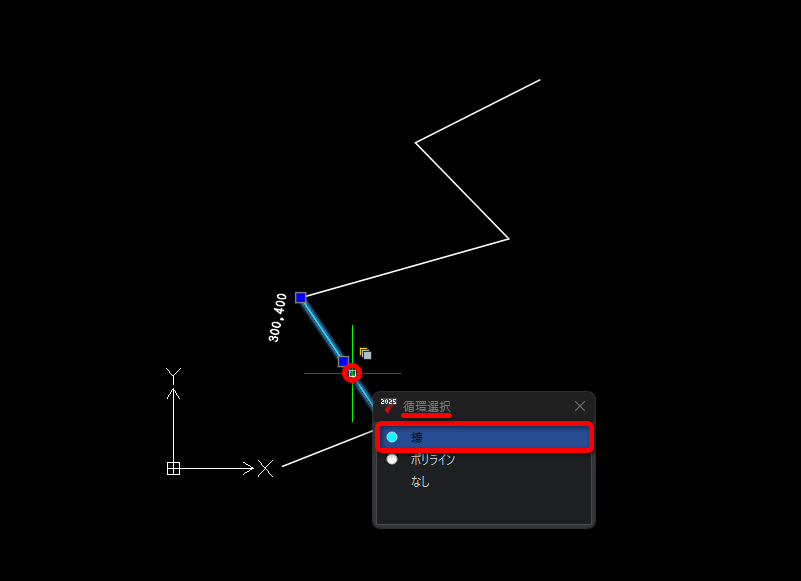

13.コマンドウィンドウに「第一の基点を指定」と表示されるので、１つ目の基点を指定します。

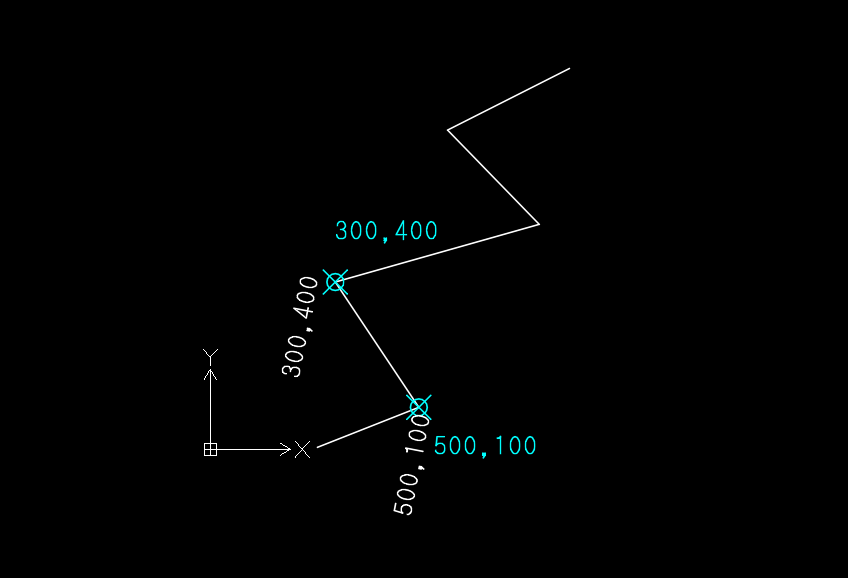

14.コマンドウィンドウに「１つ目の目的点を指定」と表示されるので、合わせたい１つ目の座標位置を指定します。

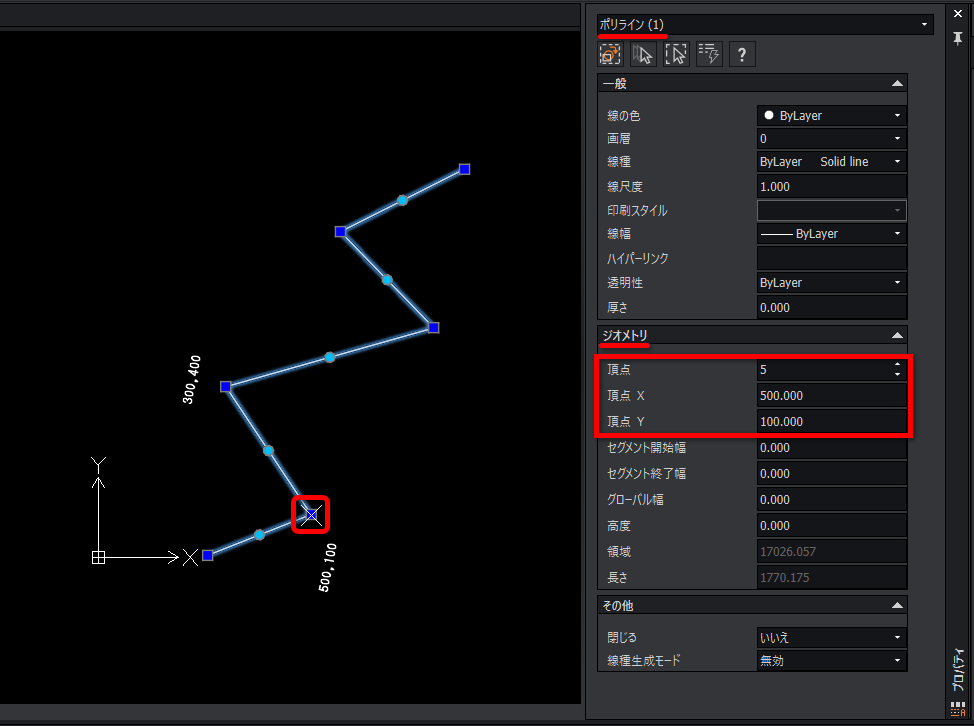

14.コマンドウィンドウに「2つ目の基点を指定」と表示されるので、合わせたい基点を指定します。
15.コマンドウィンドウに「２つ目の目的点を指定」と表示されるので、合わせたい2つ目の座標位置を指定します。
16.コマンドウィンドウに「3つ目の基点を指定」と表示されるので、「Enter キーで続行」で Enter を押します。
17.コマンドウィンドウに「位置合わせ点を基にエンティティを尺度変更しますか？」と表示されるので、「はい（Y）」の「Y」と入力し Enter を押します。
18.手順 1 で作成した線分を削除します。
作成できました。
