図面を回転したとき文字だけ回転しないようにしたいです。
操作方法を教えてください。
下記手順で設定できます。
1.［プロパティ］パレットを表示します。

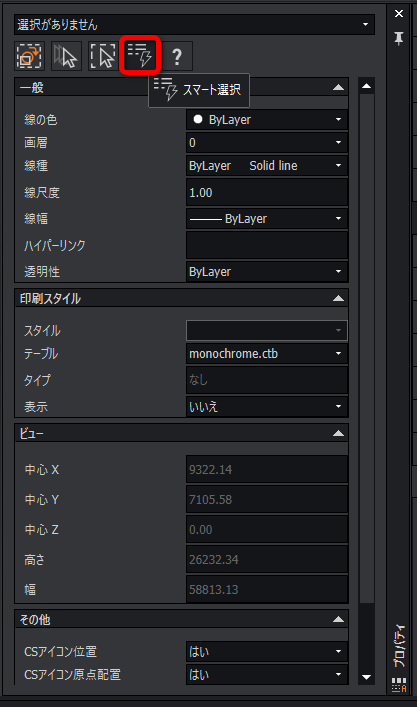

2.スマート選択［SMARTSELECT］コマンドを実行します。
コマンド：
［プロパティ］パレット：

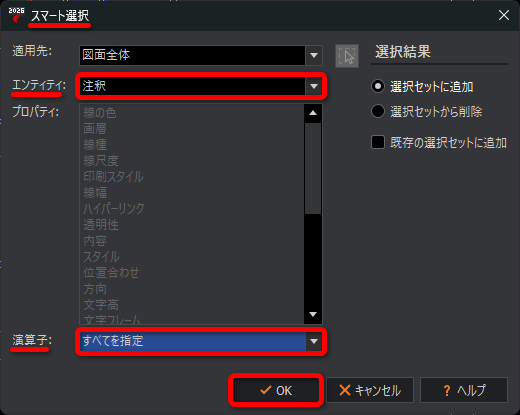

3.［スマート選択］ダイアログが表示されるので、［エンティティ］を「注釈」、［演算子］を「すべてを指定」を選択し［OK］ボタンをクリックします。
図面にある「注釈」が選択されます。

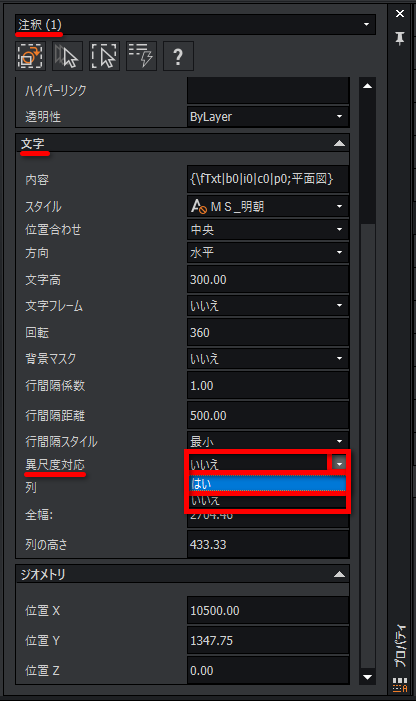

4.［プロパティ］パレットで［文字］の項目の［異尺度対応］を「はい」に設定します。

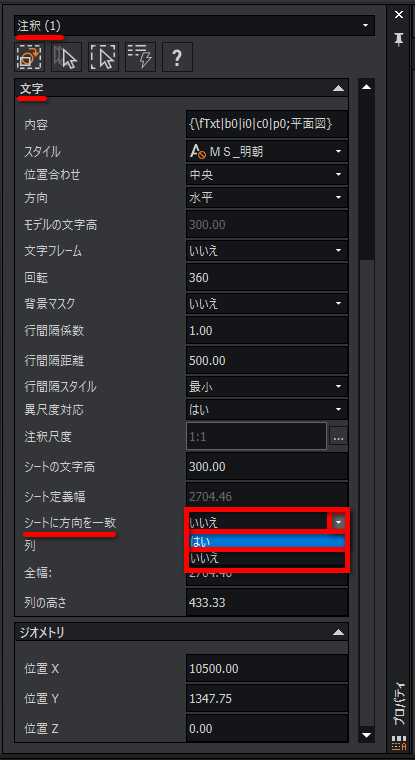

5.［文字］の項目の［シートに方向を一致］を「はい」に設定します。
※この項目は、手順 4 で［異尺度対応］を「はい」に設定すると表示されます。
6.キーボードの［Esc］キーを押して選択を解除します。

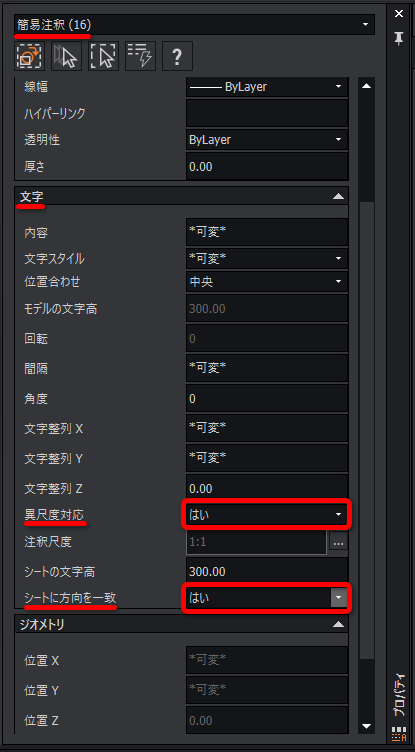

7.再度、スマート選択を実行し［エンティティ］の項目を「簡易注釈」を指定して手順 3 から手順 6 を繰り返します。
7.回転［ROTATE］コマンドを実行します。
メニュー

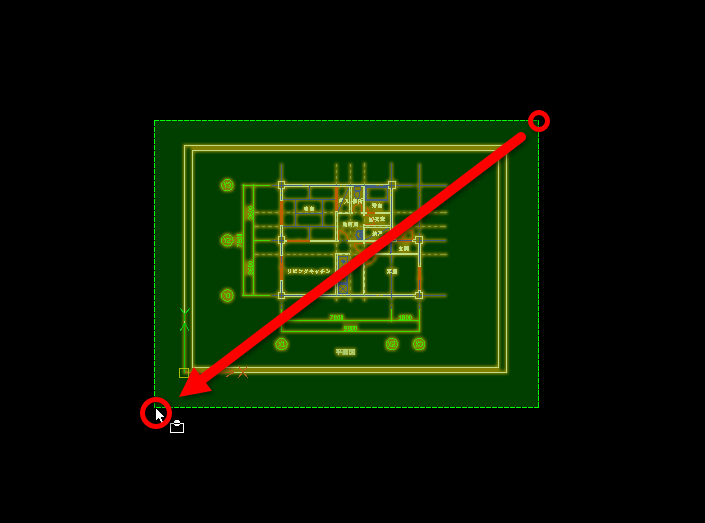

8.コマンドウィンドウに「エンティティを指定」と表示されるので、回転したいエンティティを指定し Enter を押します。

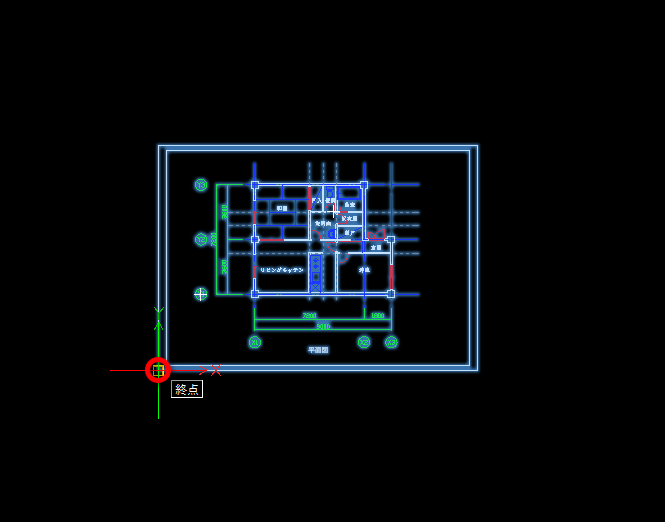

9.コマンドウィンドウに「回転軸を指定」と表示されるので、回転の基準になる任意点を指定します。
例として、左下コーナーをクリックします。
10.コマンドウィンドウに「回転角度を指定」と表示されるので、回転角度を指定し Enter を押します。
例として、「90」と入力し Enter を押します。
回転できました。
文字は水平に表示されています。
どの角度でも文字は水平に表示されます。
角度「45」の場合：
※［シート］空間で文字が表示されない場合は、ステータスバーの［注釈］ボタンをクリックして「現行尺度の注釈エンティティのみを表示」のチェックを外すと表示されます。
