図面尺度を実寸に変更したい

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

既存の寸法と同じ[寸法スタイル]で、新規に同じエンティティの寸法を作成すると、値が異なっています。
※既存の寸法の値は「150」となっていますが、新規に同じ「寸法スタイル」で寸法を作成すると値が「1」となります。

実寸に変更する方法を教えてください。



尺度が異なる既存寸法のプロパティを確認すると[寸法尺度全体]と[寸法尺度比例]に値が入力されています。
図面全体の「尺度」を実寸に変更した後に、[寸法尺度全体]と[寸法尺度比例]の値を変更すると同じ尺度に変更できます。



1.尺度が異なる既存寸法をクリックし[プロパティ]パレットで[寸法尺度比例]の値を確認します。
※例の場合の[寸法尺度比例]の値は、「150」となります。

2.尺度[SCALE]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

3.コマンドウィンドウに「エンティティを指定」と表示されるので、尺度を変更したいエンティティを選択し Enter を押します。

4.コマンドウィンドウに「基点を指定」と表示されるので、基点をクリックします。

5.コマンドウィンドウに「尺度係数を指定」と表示されるので、手順 1 で確認した[寸法尺度比例]の値を入力し Enter を押します。
例として「150」と入力します。

※尺度が実寸になりましたが、既存の寸法の値が表示されません。
(尺度が小さすぎて見えづらくなっています。)

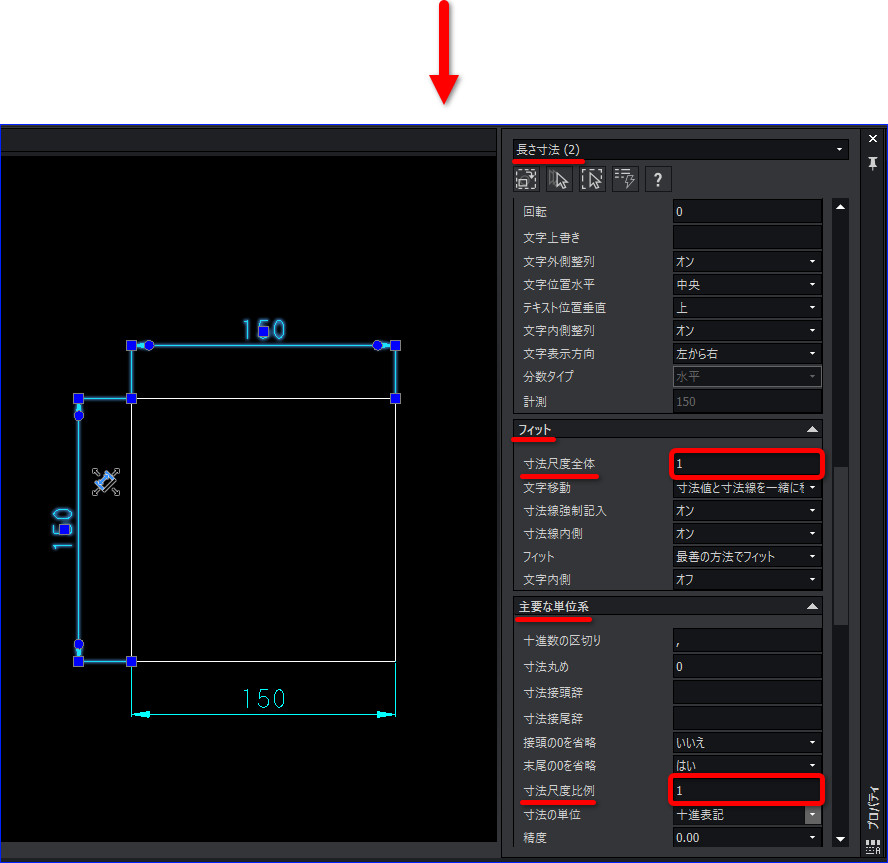

6.尺度の違う寸法をクリックし、[プロパティ]パレットで[フィット]の[寸法尺度全体]と[主要な単位系]の[寸法尺度比例]の値を「1」に変更します。

変更できました。
