塗り潰しのハッチングを JWW に書き出した後 JWW を読み込むとソリッドになってしまいます。
ハッチングのSOLID に変換する方法を教えてください。
JWW入力設定で［JWCONFIG］コマンドで、［JWWファイル入力設定］ダイアログの［その他］タブの「塗り潰しをハッチングで作成」にチェックを入れるとハッチングエンティティで作成できます。
下記手順で作成できます。
- JWW書き出し設定［JWEXPORTCONFIG］コマンドを実行します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：

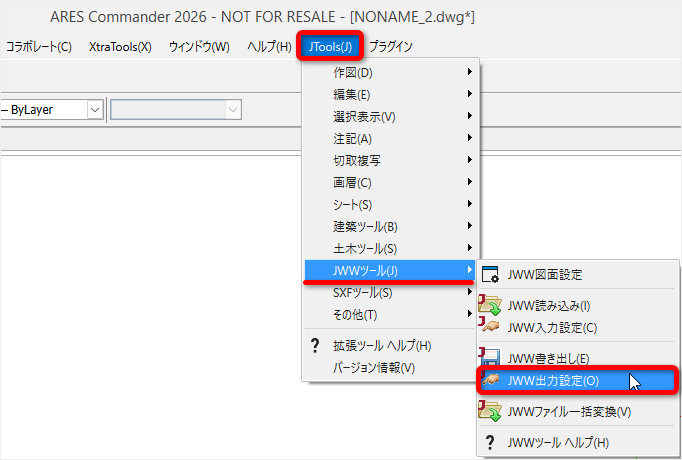

- ［JWWファイル出力設定］ダイアログが表示されるので、必要な個所を指定します。
※例の場合は、ARES で作成した線設定のまま JWW に変換します。
関連 FAQ：
- ［OK］ボタンをクリックしてダイアログを終了します。
- JWW書き出し［JWEXPORT］コマンドでJWW に変換します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：
例として、用紙サイズ「A3」、尺度「1/1」を指定します。
作成できました。
- JWW 入力設定［JWCONFIG］コマンドを実行します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：

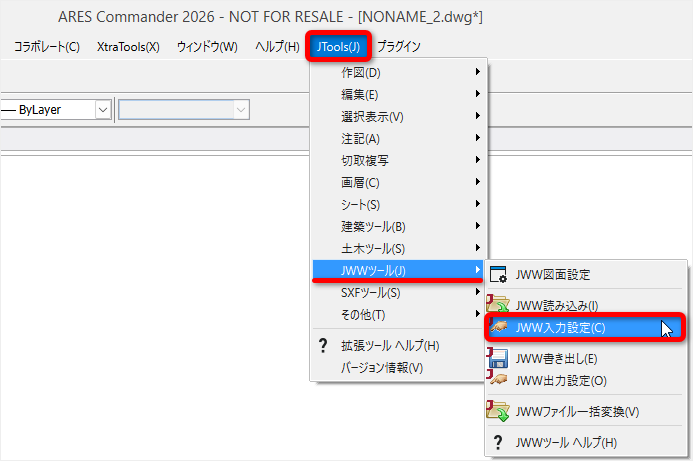

- [ JWWファイル入力設定］ダイアログが表示されるので、［その他］タブの「塗り潰しをハッチングで作成」をクリックしチェックを入れ［OK］ボタンをクリックします。

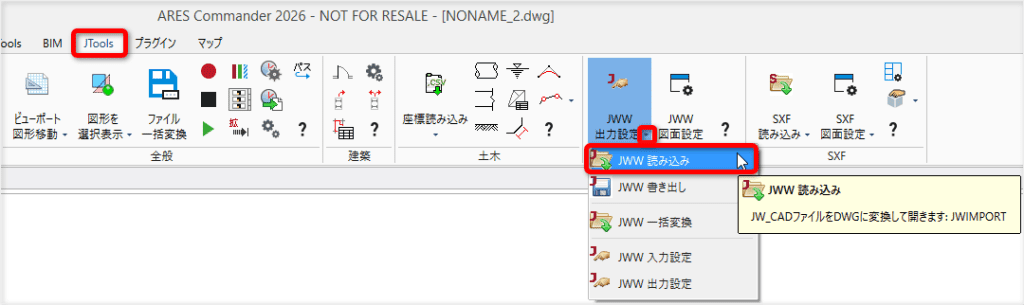

- JWW読み込み［JWIMPORT］コマンドを実行します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：
- [ 保存先を指定］ダイアログが表示されるので、手順 4 で書き出した JWW ファイルを指定し［開く］ボタンを押します。
- ［図面ファイルを保存］ダイアログが表示されるので、図面名と保存先を指定し［保存］ボタンをクリックします。
※元図と同じ名前を指定すると上書きされますのでご注意ください。
手順 9 で指定した図面名のファイルが作成されます。

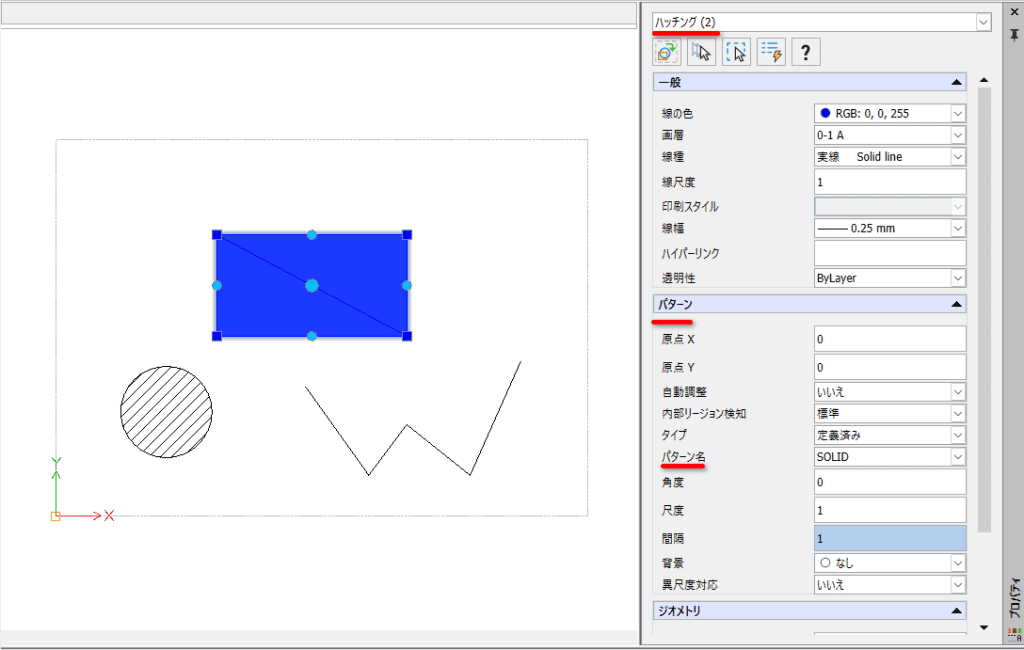

塗り潰しのハッチングエンティティ「SOLID」で作成できました。
