  6. /
  7. 多角形ビューポートの画層を印刷しない設定にしているのに印刷される

多角形ビューポートの画層を印刷しない設定にしているのに印刷される

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

ビューポートの画層を印刷しない設定にしているのに

多角形ビューポートのみ印刷されてしまいます。

多角形ビューポートも印刷しないようにするにはどうすればいいですか?



多角形ビューポートを作成すると、同時にポリラインも作成されています。

※同時に作成されているポリラインも印刷しない設定に変更すると表示されなくなります。

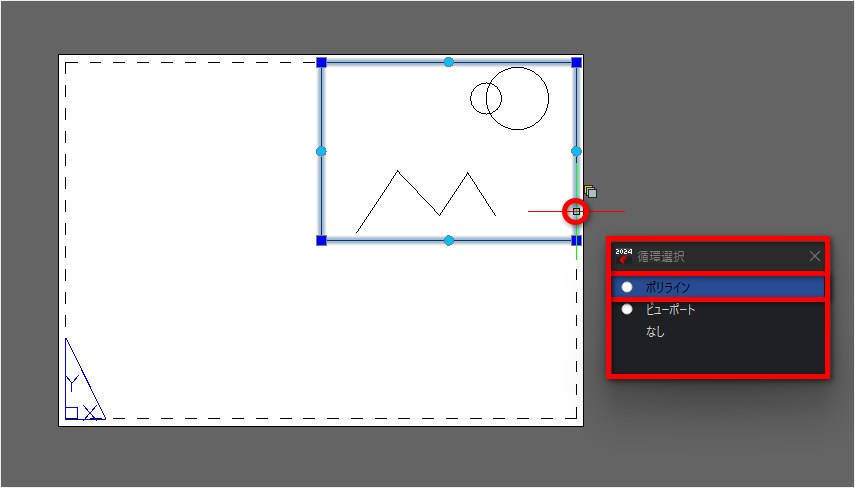

[循環選択]や[プロパティ]パレットで「ポリライン」を選択して、

[プロパティ]パレットの[画層]を印刷しない設定になっている画層に変更します。
例として「ビュータイル」画層に変更します。

印刷[PRINT]コマンドを実行し、[印刷]ダイアログの[印刷プレビュー]ボタンをクリックするとビュータイルは表示されていません。

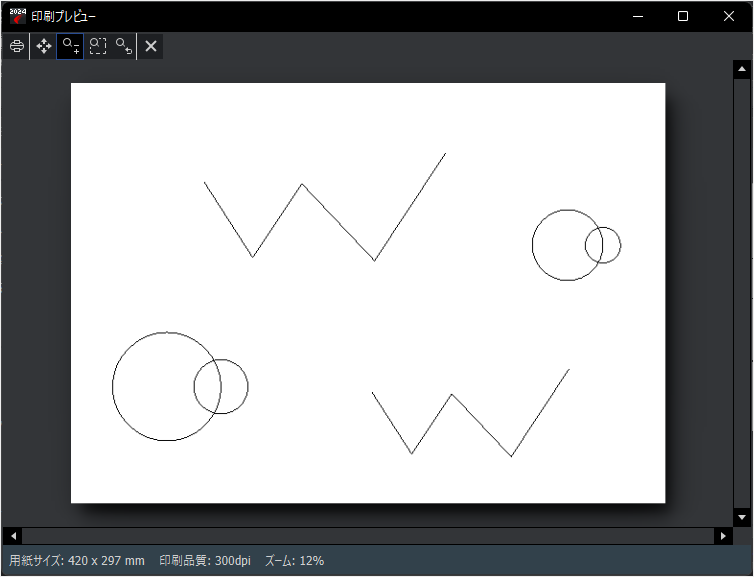

[印刷プレビュー]:

印刷もされていません。

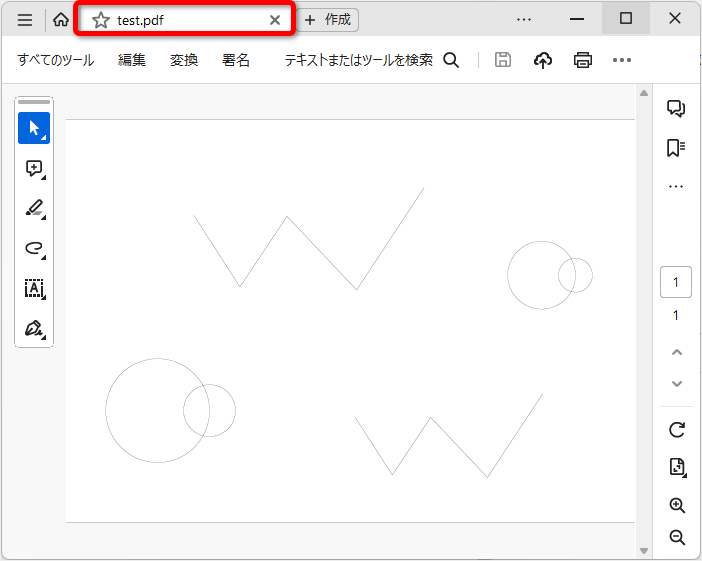

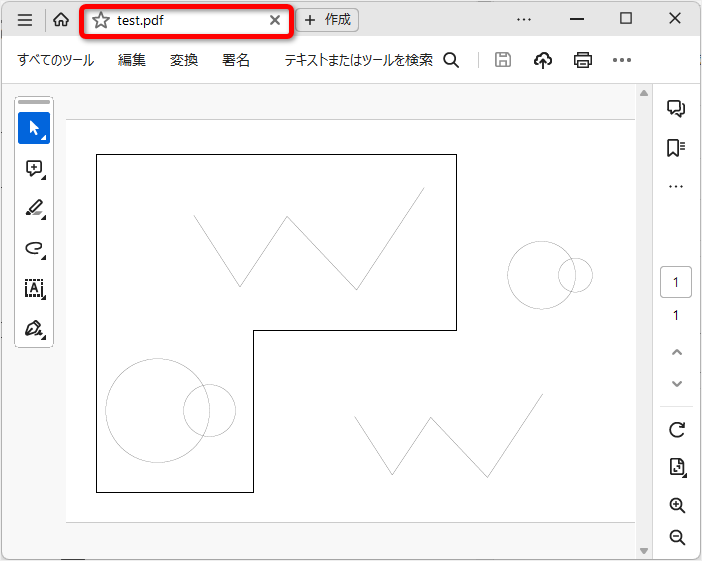

[PDF]:



※矩形のビュータイルを回転すると多角形ビューポートとして認識される為、同時にポリラインが作成されます。

回転[ROTATE]コマンドを実行し、180度回転すると同時にポリラインが作成されています。

※ビュータイルの画層を印刷しない設定に変更する場合は、作成されたポリラインの画層も合わせてご確認ください。
