始点と終点で高さ（Z値）の違う円弧を作成したいです。
操作方法を教えてください。

　

下記手順で作成できます。

例として、始点の高さを「200」、通過点の高さを「100」、終点の高さを「0」に設定します。

　

1.点スタイル［POINTFORMAT］コマンドを実行し点の設定を変更します。

2.［オプション］ダイアログが表示されるので、［点］の［タイプ］と［サイズ］を指定します。

3.［適用］ボタンを押してから［OK］ボタンを押します。

4.複数点［POINT］コマンドを実行します。

コマンド：

※コマンドを直接入力した場合は、手順 5 へ、その他は手順 6 へ進んでください。

5.コマンドウィンドウに「位置を指定」と表示されるので、オプションの「複数（M）」の「M」と入力し Enter を押します。

6.コマンドウィンドウに「位置を指定」と表示されるので、任意点をクリックまたは座標値を入力し Enter を押します。
例として、「0,0,0」と入力し Enter を押します。

※任意点をクリックしても作成できます。

7.再度、コマンドウィンドウに「位置を指定」と表示されるので、任意点をクリックまたは座標値を入力し Enter を押します。
例として、通過点「184,265,100」と入力し Enter を押します。

8.再度、コマンドウィンドウに「位置を指定」と表示されるので、任意点をクリックまたは座標値を入力し Enter を押します。
例として、「500,200,200」と入力し Enter を押します。

9.Enter を押してコマンドを終了します。

10.［CCS］コマンドを実行し、始点・終点を基準としたカスタム座標系(CCS)を構築します。

コマンド：

リボン：

10.コマンドウィンドウに「原点を指定」と表示されるので、手順 6 で作成した点をクリックします。

11.コマンドウィンドウに「通過点を使用して X – 軸 を指定」と表示されるので、手順 8 で作成した点をクリックします。

12.コマンドウィンドウに「通過点を使用して XY – 平面を指定」と表示されるので、オプションの「Enter キー で確定」で Enter を押します。

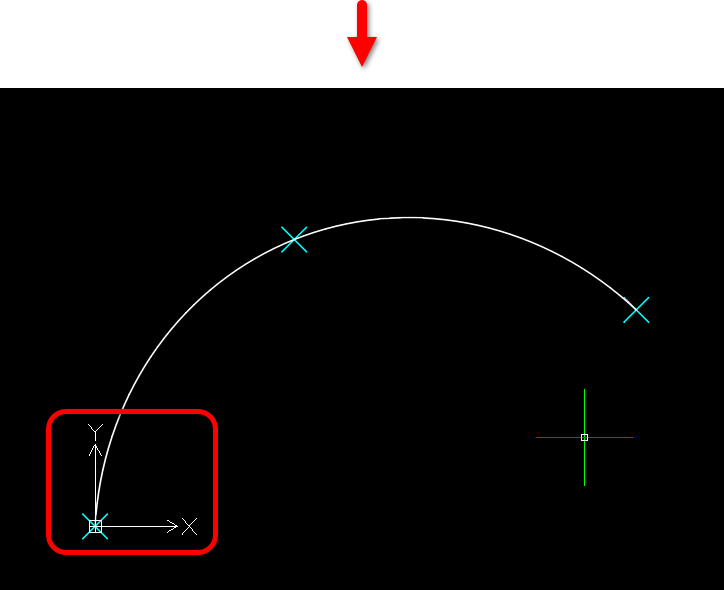

始点-終点を基準とした CCS が構築されました。

13.円弧［ARC］コマンドを実行します。

14.コマンドウィンドウに「始点を指定」と表示されるので、手順 8で作成した点をクリックします。

15.コマンドウィンドウに「通過点を指定」と表示されるので、手順 7 で作成した点をクリックします。

16.コマンドウィンドウに「終点を指定」と表示されるので、手順 6 で作成した点をクリックします。

円弧が作成されました。

17.CCS 、ワールド［CCS］コマンドを実行し、元のワールド座標系に戻します。

※コマンドを直接入力した場合は、オプションの「ワールド（W）」の「W」と入力し Enter を押します。

作成した円弧エンティティをクリックして、［プロパティ］パレットで確認すると、始点と終点で異なった Z 値が設定されています。

※キーボードの［Shift ］キーを押しながら、マウスホイールを長押しして画面移動をおこなうとビューの位置が変わり「Z 値」を確認できます。

※元に戻す場合は、ビュー［-VIEW］コマンドを実行します。

※コマンドを直接入力した場合は、オプションの「正射投影（O)」を選択後、オプションの「上面（T）」を選択してください。

元のビューに戻りました。

　
