寸法を作成すると、寸法値が寸法線の中央に表示されてしまいます。
寸法線の上に表示させる方法を教えてください。
下記手順で変更できます。
【既存の寸法を個別に変更する場合】
1.［プロパティ］パレットを表示します。
2.変更したい寸法エンティティをクリックします。
3.［プロパティ］パレットの［文字］＞［テキスト位置垂直］を「中央」から「上」に変更します。
変更できました。
【同じ寸法スタイルの寸法エンティティのすべてを変更する場合】
※ARES 2025 SP0 より寸法スタイル［DIMENSIONSTYLE］コマンドで、［寸法スタイルマネージャー］ダイアログが表示されるようになりました。
※ARES 2025 以降も［オプション］ダイアログから変更できます。
［寸法スタイルマネージャー］：
1.［プロパティ］パレットを表示します。
2.変更したい寸法エンティティをクリックします。
3.［プロパティ］パレットで、寸法スタイルを確認します。
例として、寸法スタイル「test」を変更します。

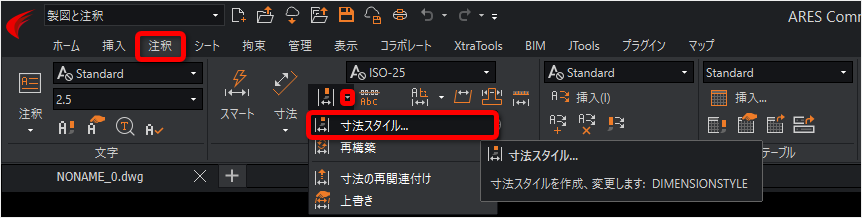

4.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。
メニュー
5.［寸法スタイルマネージャー］ダイアログが表示されるので、手順 3 で確認した寸法スタイルを選択します。
例として、寸法スタイル「test」を指定します。
6.［編集］ボタンをクリックします。
7.［寸法スタイルを編集］ダイアログが表示されるので、［文字］タブをクリックします。
8.［文字の位置］の［垂直位置］を「中央」から「上」に変更します。
9.［OK］ボタンをクリックします。
10.再度［寸法スタイルマネージャー］ダイアログが表示されるので、［閉じる］ボタンをクリックしてダイアログを終了します。
変更できました。
※同じスタイルの寸法エンティティすべての文字位置が変更されます。
※個々にプロパティを変更している寸法は、スタイル設定の変更が反映しません。
［オプション］：
1.［プロパティ］パレットを表示します。
2.変更したい寸法エンティティをクリックします。
3.［プロパティ］パレットで、寸法スタイルを確認します。
例として、寸法スタイル「test」を変更します。
4.［オプション］ダイアログを表示します。
5.［オプション］ダイアログが表示されるので、［作図スタイル］＞［寸法］をクリックして展開していきます。
6.変更する［スタイル］を選択します。
例として、寸法スタイル「test」を選択します。
7.［文字］＞［文字の位置］をダブルクリックします。
8.［垂直位置］を「中央」から「上」に変更します。
9.［適用］ボタンをクリックしてから、［OK］ボタンをクリックします。
変更できました。
※同じスタイルの寸法エンティティすべての文字位置が変更されます。
※個々にプロパティを変更している寸法は、スタイル設定の変更が反映しません。
