寸法値の前後に文字を追加する方法

製品名
ARES Commander 2022
ARES Standard 2022
:regional_indicator_q:

寸法値の前後に文字(例:「約」や「mm」)を付けるにはどうすればよいのでしょうか。



:a:

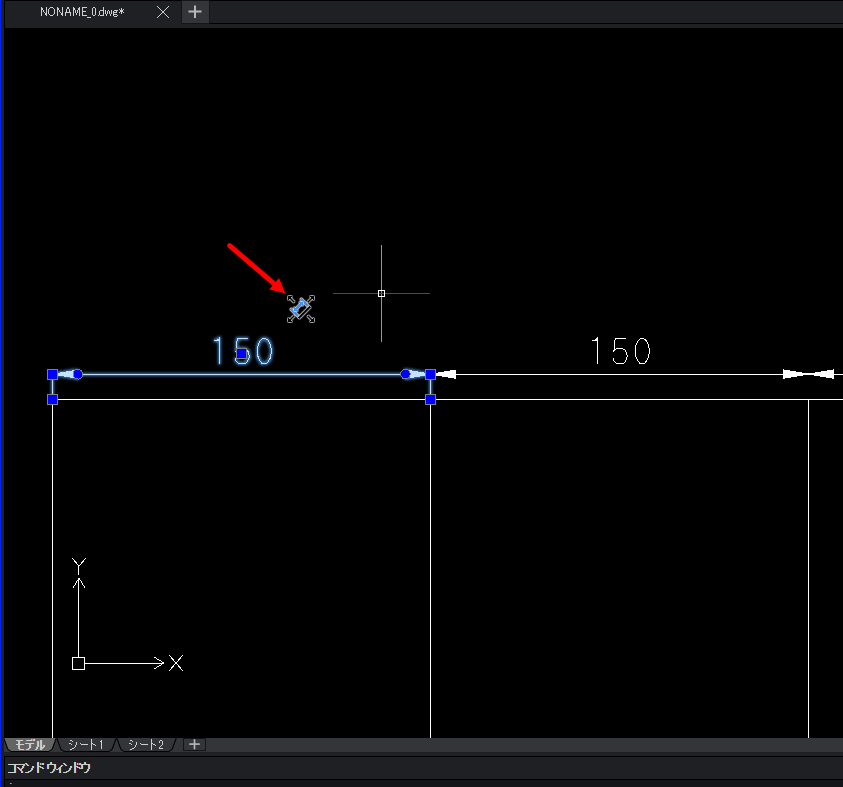

特定の寸法にだけ付ける場合は、変更を行う寸法を選択したときに、表示される[寸法パレット]のアイコンにカーソルを合わせます。

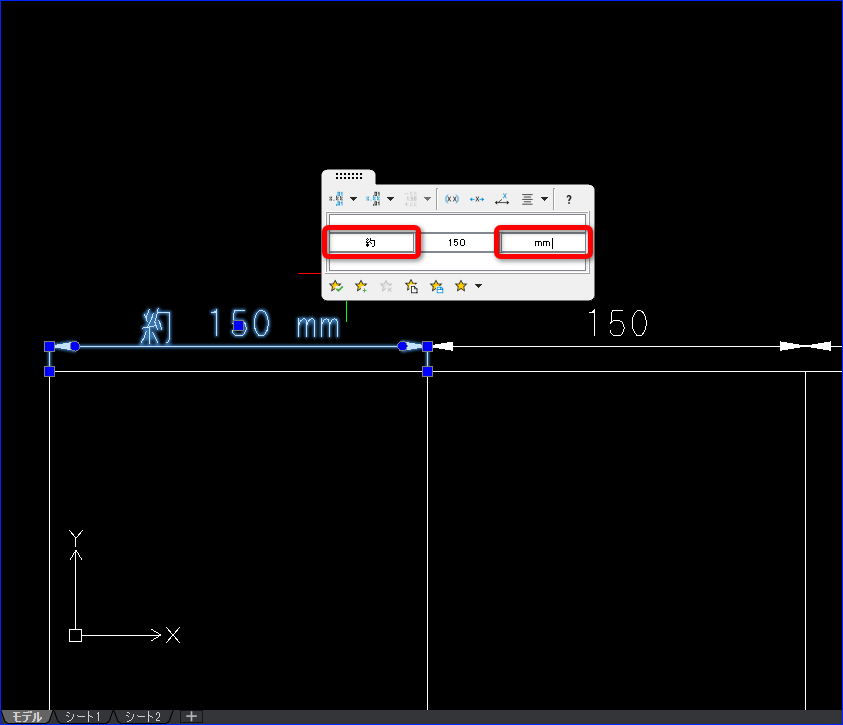

表示された[寸法パレット]の寸法値の前後の項目に入力します。
※[寸法パレット]が表示されない場合は、FAQ[寸法を選択すると表示されるアイコンを非表示にしたい]を参照

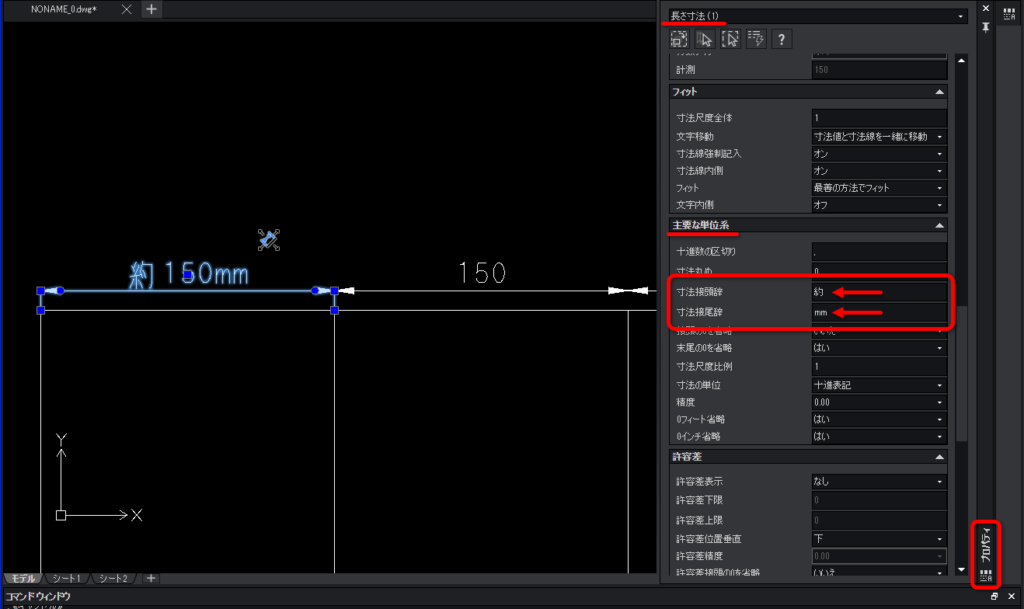

または、寸法のプロパティパレットにある[主要な単位系]の[寸法接頭辞]と[寸法接尾辞]に入力します。

※[新規作成する寸法に追加したい場合]

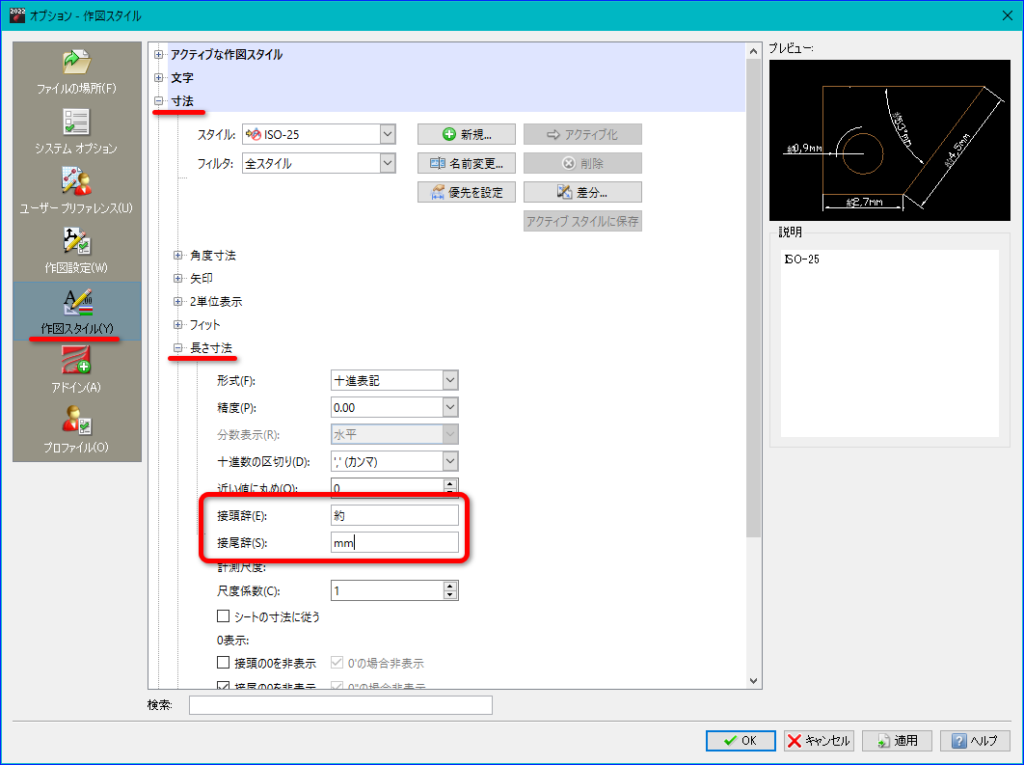

[寸法スタイル]の[長さ寸法]にある[接頭辞]と[接尾辞]に設定します。

[接頭辞]、[接尾辞]が有るものと、無いものに分けて寸法スタイルを作成すると、使い分けて寸法を作成出来ます。



検索用キーワード
寸法 寸法値 接頭辞 接尾辞
