寸法値を寸法線の外側に表示させたいです。

操作方法を教えてください。

　

同じ「寸法スタイル」の寸法値の位置をすべて変更する場合は、［オプション］ダイアログまたは［寸法スタイルマネージャー］の［文字の位置］の項目の［垂直文字］を「外側」へ変更、個別に変更する場合は［プロパティ］パレットの［テキスト位置垂直］または［文字位置垂直］の項目（使用バージョンによって名称が異なります）を「外側」に変更すると寸法値が外側に移動できます。

　

［オプション］ダイアログ：

［寸法スタイルマネージャー］：

　

［プロパティ］パレット：

ARES 2024 SP1.1 以降の場合：［文字位置垂直］

ARES 2024 SP1 以前の場合：［テキスト位置垂直］

　

下記手順で変更できます。

　

目次：

①［プロパティ］パレットで個別に変更する場合
②［寸法スタイルマネージャー］から変更する場合
③［オプション］ダイアログから変更する場合

　

①［プロパティ］パレットで個別に変更する場合

1.［プロパティ］パレットを表示します。

2.寸法値の位置を変更したい寸法をクリックします。

3.［プロパティ］パレットのスクロールバーを移動して［文字］の項目に合わせます。

4.［文字位置垂直］または［テキスト位置垂直］の項目を「外側」に変更します。

文字位置垂直：

テキスト位置垂直：

変更できました。

　

②［寸法スタイルマネージャー］から変更する場合

※ARES 2025 SP0 より、寸法スタイル［DIMENSIONSTYLE］コマンドで［寸法スタイルマネージャー］ダイアログが表示されるようになりました。

1.［プロパティ］パレットを表示します。

2.寸法値の位置を変更したい寸法をクリックします。

3.［プロパティ］パレットで「寸法スタイル」を確認します。

4.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。

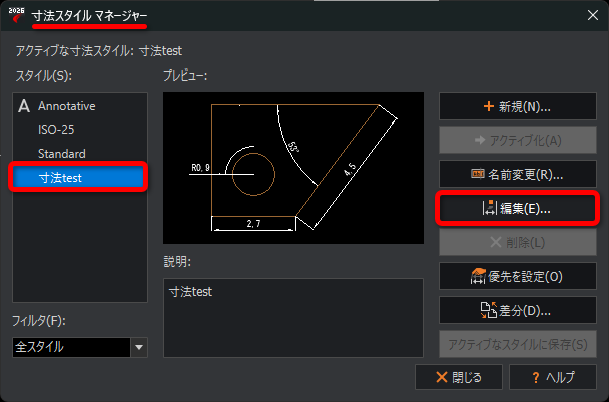

5.［寸法スタイルマネージャー］ダイアログが表示されるので、変更したいスタイルを選択して［編集］ボタンをクリックします。
例として、スタイル名「寸法test」を選択します。

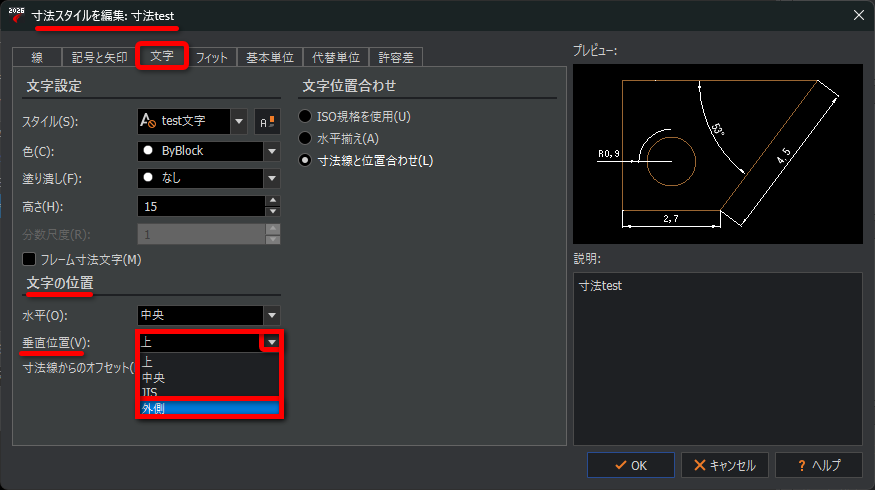

6.［寸法スタイルを編集］ダイアログが表示されるので、［文字］タブをクリックします。

7.［文字の位置］の項目にある［垂直位置］を「外側」に変更します。

8.［OK］ボタンをクリックします。

9.再度、［寸法スタイルマネージャー］ダイアログが表示されるので［閉じる］ボタンをクリックします。

変更できました。

　

③［オプション］ダイアログから変更する場合

1.［プロパティ］パレットを表示します。

2.寸法値の位置を変更したい寸法をクリックします。

3.［プロパティ］パレットで「寸法スタイル」を確認します。

4.［オプション］ダイアログを表示します。

5.［オプション］ダイアログが表示されるので、［作図スタイル］の［寸法］の項目をダブルクリックして展開します。

6.手順 3 で確認した［寸法スタイル］を選択します。
例として、「寸法test」を選択します。

7.［文字］の項目をダブルクリックします。

8.［文字の位置］の項目をダブルクリックします。

9.［垂直位置］の項目を「外側」に変更します。

10.［適用］ボタンをクリックしてから［OK］ボタンをクリックします。

変更できました。

　

※一度［プロパティ］パレットで個別に変更すると［寸法スタイル］の設定を変更しても反映されません。
設定を変更しても反映されない場合は、一度［プロパティ］パレットで別の寸法スタイルに変更してから、

再度変更したい寸法スタイルに変更すると反映されます。

　
