寸法線の線の太さを変えたい

製品名
ARES Commander 2022
ARES Standard 2022
:regional_indicator_q:

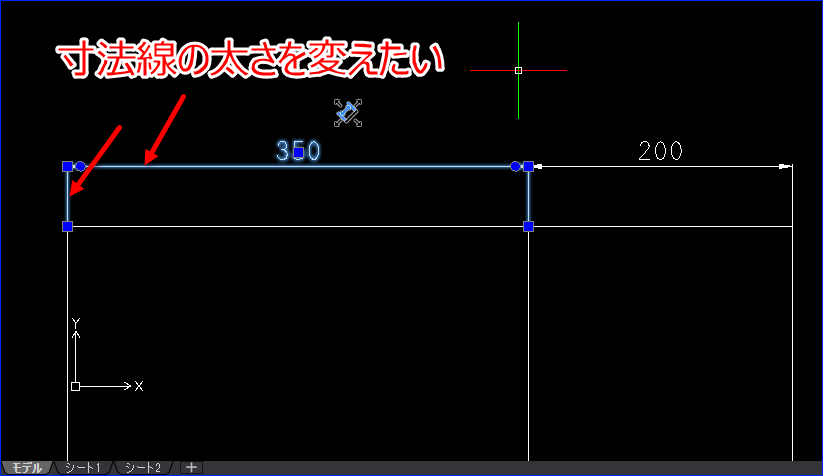

寸法線の線の太さを変える方法を教えてほしい。



:a:

【特定の寸法線だけ変更する場合】

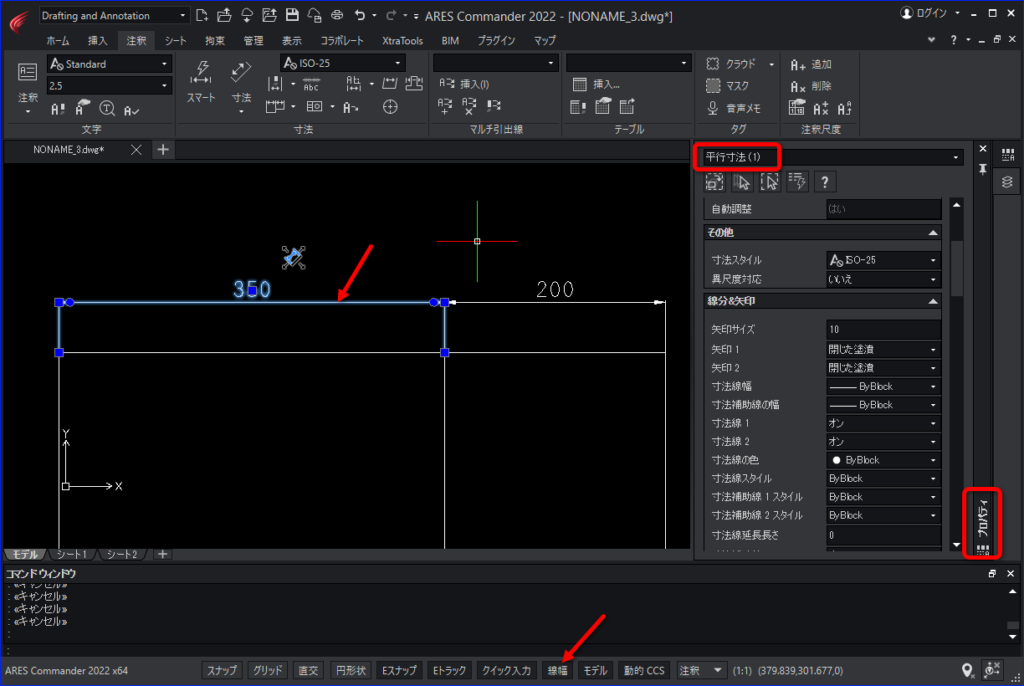

変更したい寸法を選択し、[プロパティパレット]を表示します。
※線幅が表示されるように設定しておきます。

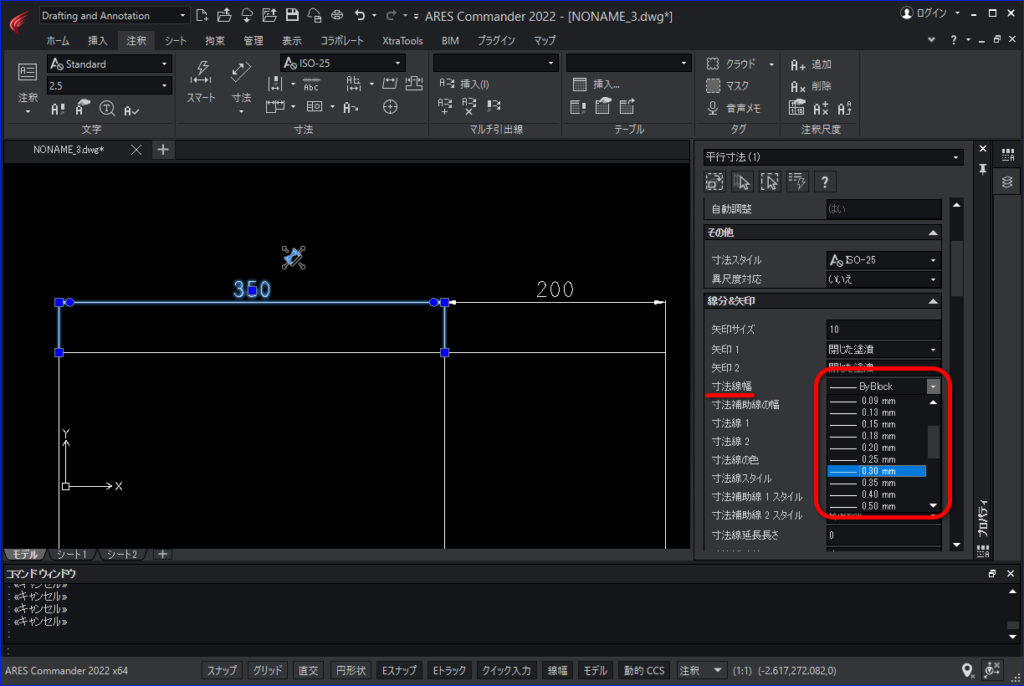

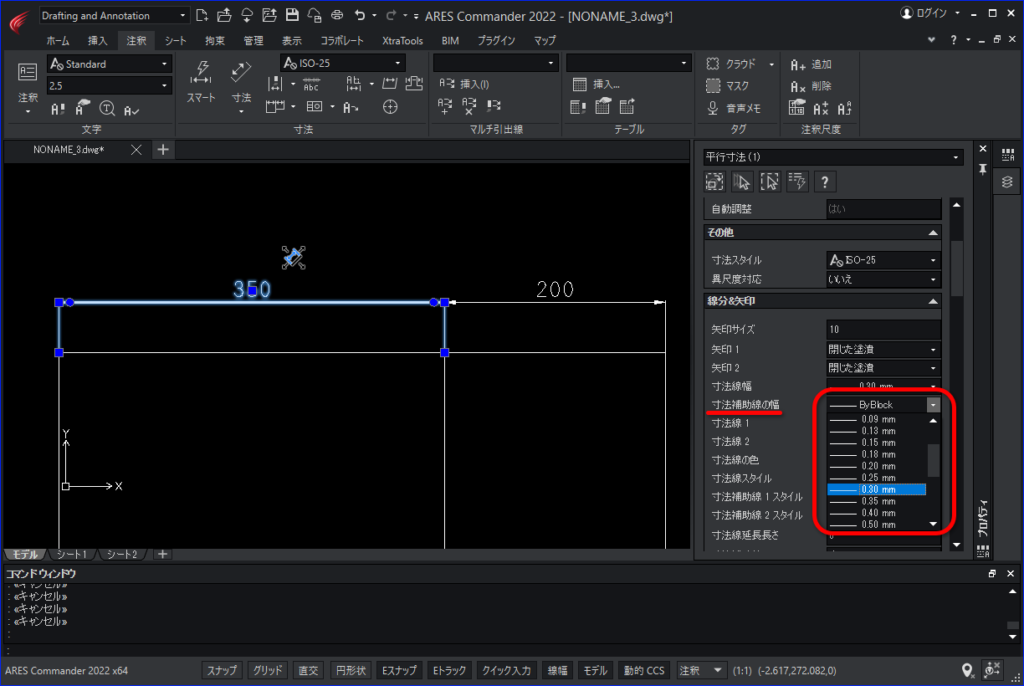

[プロパティパレット]にある[線分&矢印]の[寸法線幅]、[寸法補助線の幅]をそれぞれ変更します。

変更されました。



【新規作成する寸法線の設定を変更する場合】

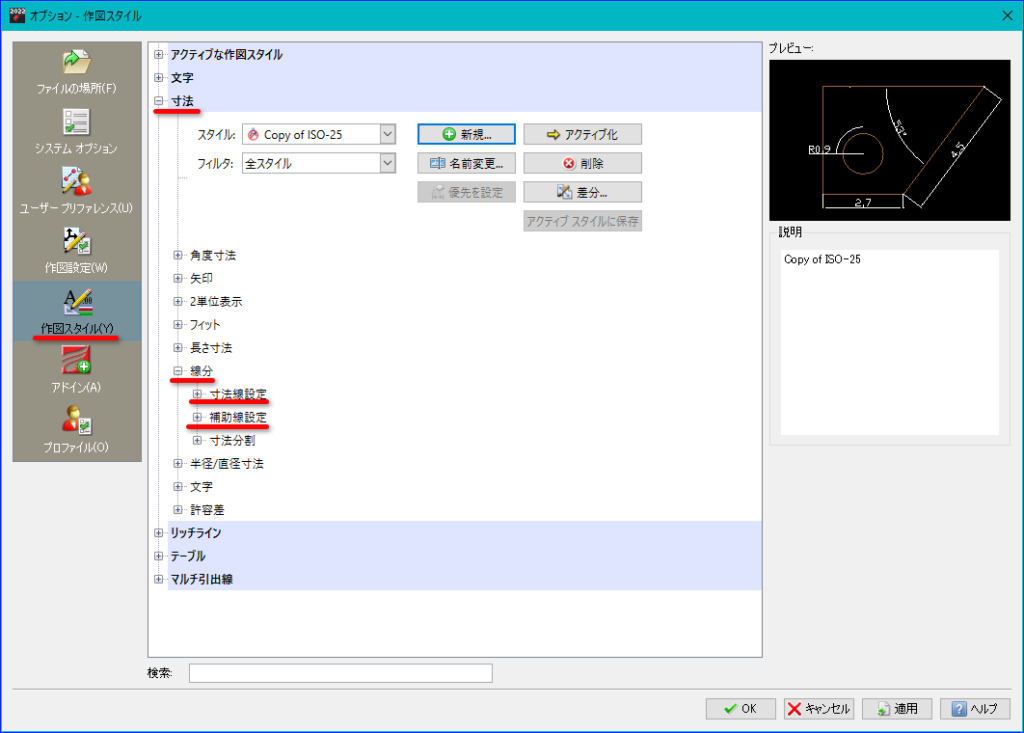

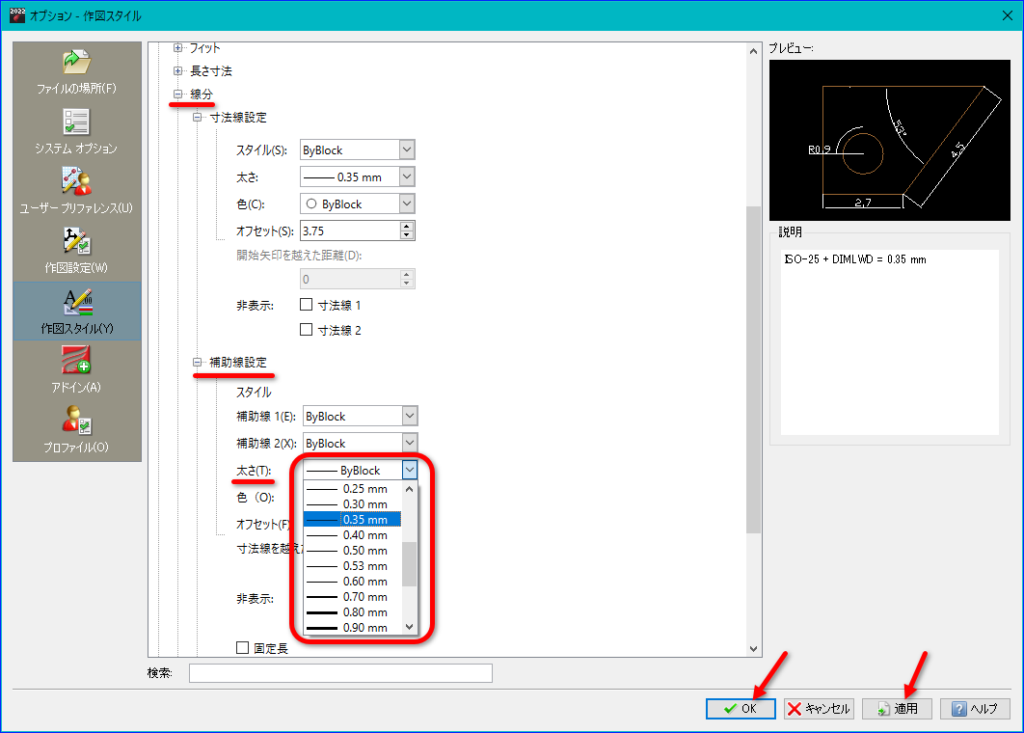

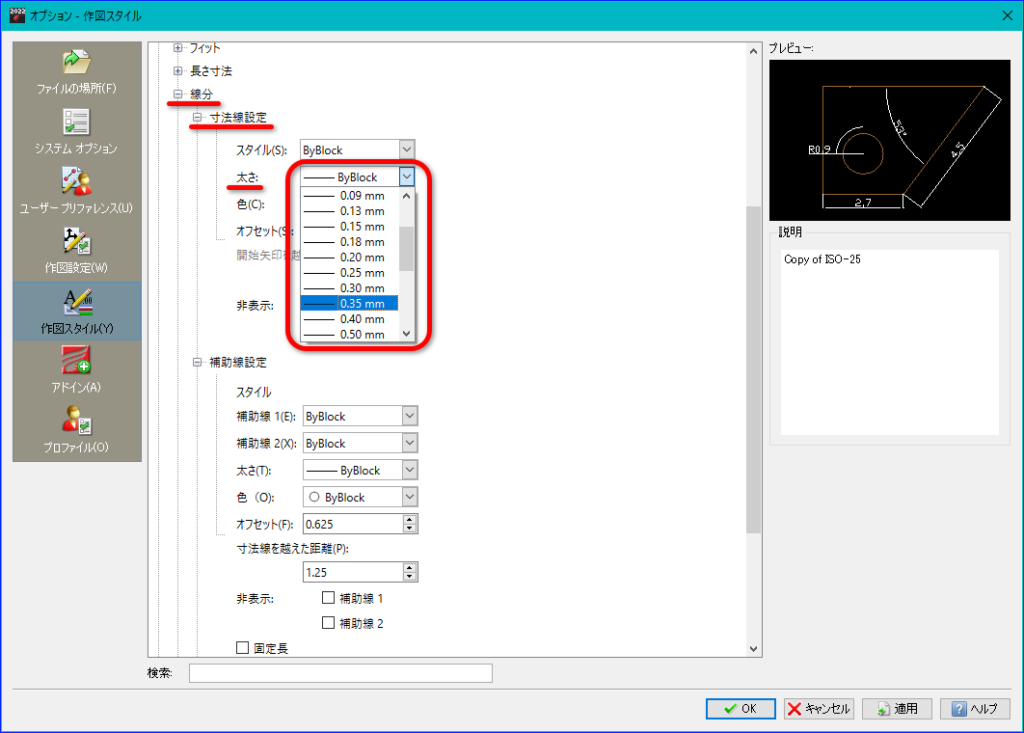

[寸法スタイル]の[線分]にある[寸法線設定]と[補助線設定]にある[太さ]の数値を変更し、[適用]-[OK]ボタンをクリックします。

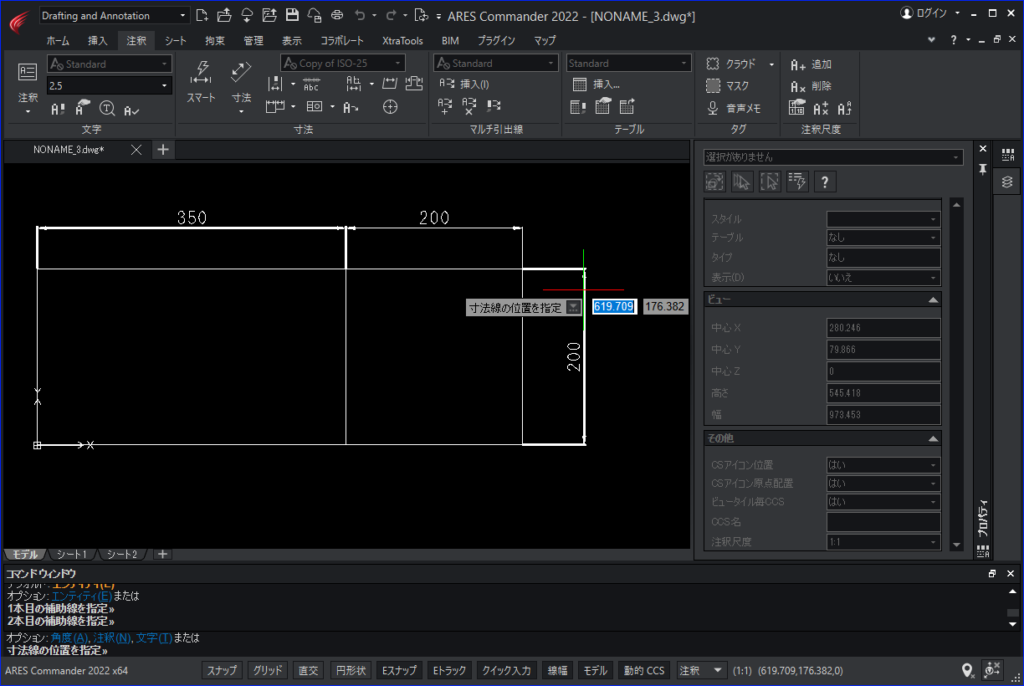

寸法を作成すると設定された太さで作成されます。

太さの設定を変えた寸法スタイルを作成すれば、使い分けて寸法を作成出来ます。

[プロパティパレット]、[寸法スタイル]を表示する手順は、
パレット(プロパティや画層マネージャー等)を表示する方法』、『寸法スタイルを表示する方法』をご覧ください。



検索用キーワード
寸法 寸法スタイル 太さ
