属性ブロックの文字の色と文字スタイルを一括で変更する方法

製品名
ARES Commander 2023/2024/2025/2026/2027
ARES Standard 2023/2024/2025/2026/2027
ARES Mechanical 2023/2024/2025/2026/2027
:regional_indicator_q:

同じ属性ブロックが数か所にあります。
文字の色と文字スタイルを一括で変更する方法が知りたいです。



:a:

下記手順で作成できます。



1.ブロック属性マネージャー(ブロック属性管理)[BLOCKATTRIBUTEMANAGER]コマンドを実行します。

コマンドの実行方法

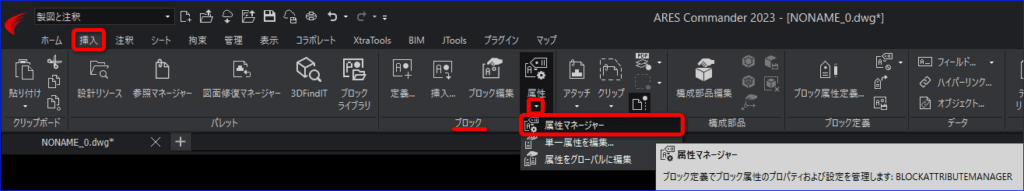

リボン

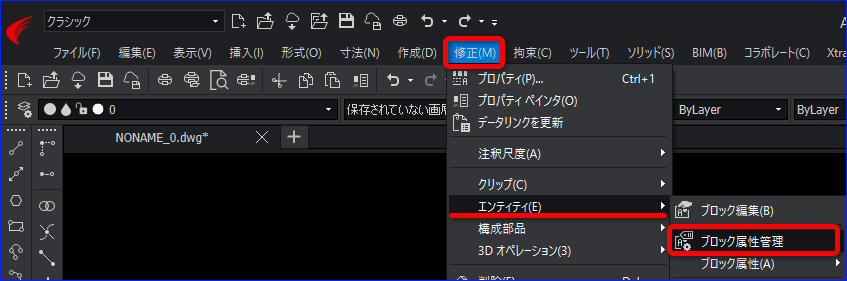

メニュー

2.「ブロック属性マネージャー」のダイアログが表示されますので、変更したいブロック名を選択し、[編集]ボタンをクリックします。

3.「ブロック属性オプション」のダイアログが表示されますので、「文字オプション」タブの「文字スタイル」を変更します。

4.「文字プロパティ」の「線色」を変更し、[OK]ボタンをクリックします。

5.[同期]ボタンをクリックし、[適用]・[OK]ボタンをクリックします。

変更できました。

検索用キーワード
ブロック属性 属性マネージャー ブロック属性管理 BLOCKATTRIBUTEMANAGER
