幅のあるポリラインに対して、Eスナップが効かない

製品名
ARES Commander 2020/2022/2023/2024/2025
ARES Standard 2020/2022/2023/2024/2025
ARES Mechanical 2022/2023/2024
(青い星)

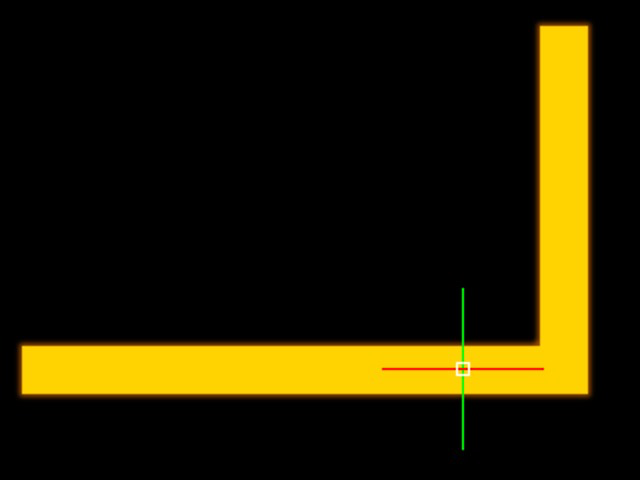

幅のあるポリライン上にカーソルを持っていっても、Eスナップ キューが表示されません。

どのようにすれば、幅のあるポリラインに対して Eスナップを有効にできますか。



(青い星)

Eスナップ キューの初期設定の色は黄色になっています。

そのため、黄色のエンティティ上では同色となるため、Eスナップ キューが見えない状態となります。

以下手順で E スナップ キューの色を変更できます。

  1. [オプション]ダイアログを表示します。
  2. [ユーザー プリファレンス]を選択して、[作図オプション]>[表示]>[ポインタ キュー]を展開します。
  3. 表示された画面で、色を好みの色に変更します。


  4. [OK]をクリックします。

これで、エンティティと異なる色となりました。

そのため、Eスナップ キューが表示されます。

参考:

EスナップをONにしているが、Eスナップが効かな



検索用キーワード
マーク 印 オブジェクト スナップ
