幾何拘束の一致［GCCOINCIDENT］コマンドの操作方法が知りたいです。

　

幾何拘束は、エンティティ間に依存関係と制限を強制する関係が定義されます。
1 個の幾何エンティティに対して実行されるものと、2 個の幾何エンティティ間の関係を定義するものがあります。
※2D エンティティのみに適用することができます。

一致［GCCOINCIDENT］コマンドでは、2 個のエンティティが相互に整列されます。
※2番目に指定した点やエンティティが移動します。
※拘束を指定するエンティティや点の位置、指定する順序などで整列位置が変わります。

下記手順で定義することができます。
例として、円エンティティの中心点を拘束点にします。

　

【「点を指定」で定義する方法】　

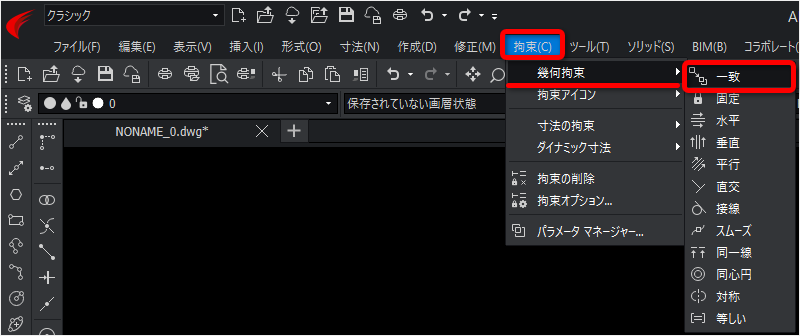

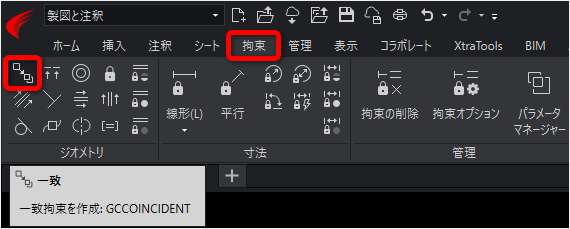

1.一致［GCCOINCIDENT］コマンドを実行します。

2.コマンドウィンドウに「1つ目の点を指定」と表示されるので、1つ目の点を指定します。
例として円エンティティをクリックし中心点を指定します。

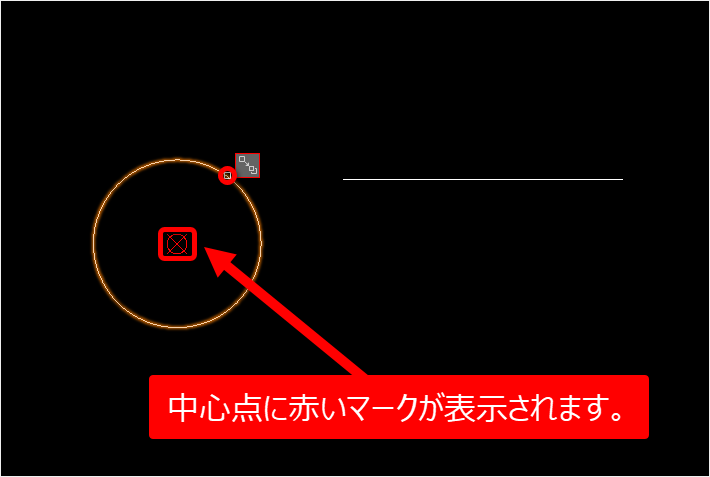

円エンティティにカーソルを合わせるとハイライト表示され、中心に赤いマークが表示されます。

3.コマンドウィンドウに「2つ目の点を指定」と表示されるので、2つ目の端点または中点を指定します。
※指定する位置で拘束点が変わります。

右端点：

中点：

左端点：

※1点目に線分の端点や中点を指定し、2点目に円の中心点を指定すると、2点目に指定した円エンティティが移動します。

　

拘束が指定されると、拘束点に青い四角形が表示されます。

青い四角形にカーソルを合わせると［一致］の拘束アイコンが表示されます。

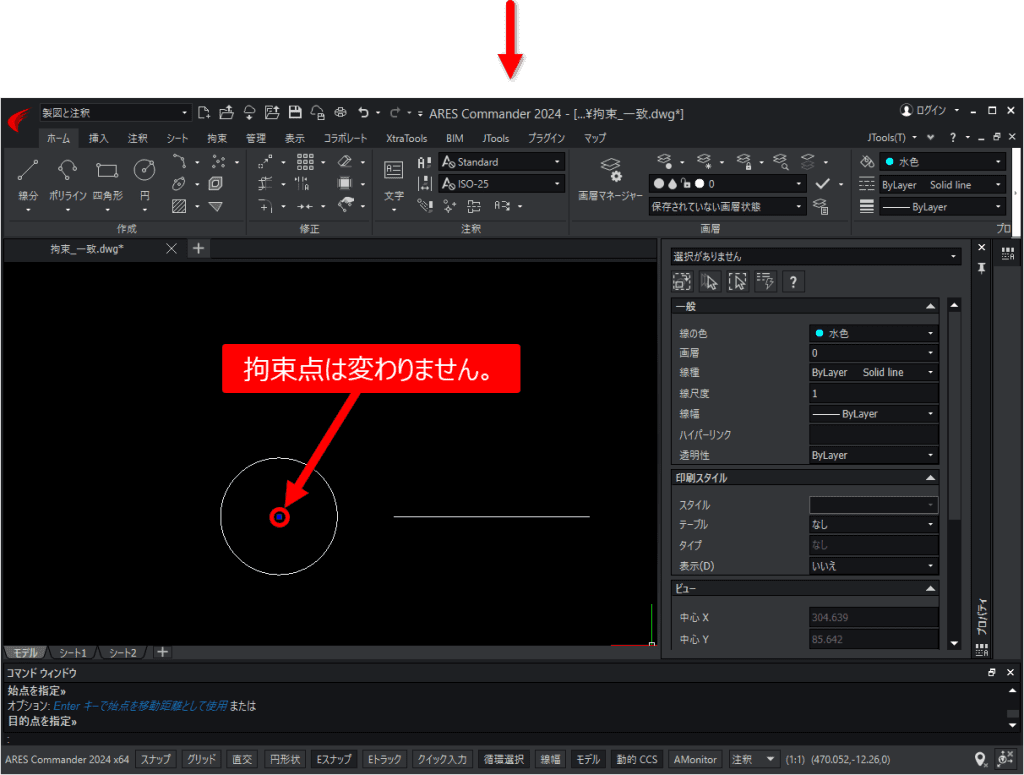

※定義後、どちらか片方のエンティティを移動しても拘束点が離れることはありません。

【「エンティティを指定」で定義する方法】

1.一致［GCCOINCIDENT］コマンドを実行します。

2.コマンドウィンドウに「1つ目の点を指定」と表示されるので、オプションの「エンティティ（E）」の「E」と入力し Enter を押します。

3.コマンドウィンドウに「エンティティを指定」と表示されるので、基準になるエンティティをクリックします。
例として、線分のエンティティをクリックします。

4.コマンドウィンドウに「点を指定」と表示されるので、点を指定します。
例として円をクリックし中心点を指定します。

カーソルを合わせると円エンティティがハイライト表示され、中心に赤いマークが表示されます。

線分と円の中心点が拘束点となり、線分が水平位置に移動しました。
※拘束が指定されると、拘束点に青い四角形が表示されます。

※定義後、エンティティを移動しても拘束点が離れることはありません。
