幾何拘束の同心円［GCCONCENTRIC］コマンドの操作方法を教えてください。

　　

幾何拘束の同心円［GCCONCENTRIC］コマンドで、円弧、円、楕円、楕円弧の中心点を一致させることができます。

下記手順で定義することができます。

　

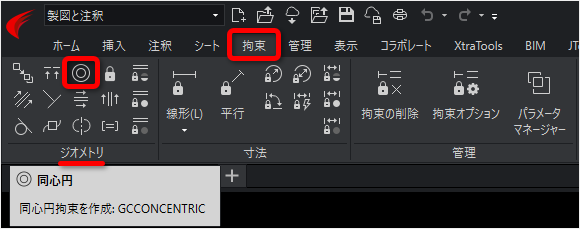

1.幾何拘束の同心円［GCCONCENTRIC］コマンドを実行します。

2.コマンドウィンドウに「1つ目のエンティティを指定」と表示されるので、基準になるエンティティをクリックします。
例として外側の円をクリックします。

3.コマンドウィンドウに「2つ目のエンティティを指定」と表示されるので、手順 1 で指定した円エンティティの同心円に拘束する円エンティティをクリックします。
例として内側の円エンティティをクリックします。
※2 番目に指定したエンティティの中心点が最初のエンティティの中心点と一致するよう移動されます。

［同心円］の幾何拘束アイコンが表示され、２つの円の中心が同じ位置関係になりました。

※同心円の幾何拘束を指定した片方のエンティティを移動しても、もう片方のエンティティも拘束を維持したまま移動します。

移動するエンティティを指定して Enter を押します。

始点をクリックし目的点をクリックします。

拘束を維持したまま移動します。
