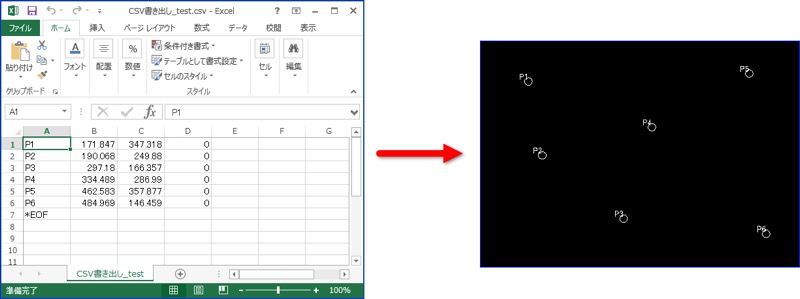

座標を書き出したCSVファイルをDWGデータに読み込みたいのですが、操作方法を教えてください。

以下の手順で作成できます。

※ JTools がインストールされている必要があります。

　

1.読み込みたい図面を開きます。

2.座標読み込み［JDLOADFILE］コマンドを実行します。

3.［座標読み込み設定］のダイアログが表示されます。
「全般」タブの「座標系」を確認し、必要に応じて変更。
「データの読み込み方法」を「図形と簡易注釈」もしくは「図形と拡張データ」に変更します。

　

※ARES 2025 SP2 から［座標読込設定］ダイアログの仕様が変更になりました。

［3D を使用］の項目で Z値の扱い方を指定します。

・［図形とラベルを2Dに配置］の場合：
図形やラベル図形の Z値を0にします。
ラベルは名称のみです。

・［図形とラベルを2Dに配置、ラベルはZ値を持つ］の場合：
図形やラベル図形の Z 値を0にします。
ラベルの後ろに Z 値を付加します。

・［図形とラベルを3Dに配置］の場合：
図形やラベル図形の Z値にファイルのZ値を設定します。

例として、「図形とラベルを3Dに配置」を選択し、ファイルの「Z 値」を読み込みます。

4.「図形」タブの「点データ」の「円を作成」にチェックを入れ、「円の半径」に値を入力します。

※「円を作成」にチェックを入れない場合は、点で作成されます。

5.「文字」タブの「文字スタイル」や「文字サイズ」等必要に応じて変更し、「OK」をクリックします。

6.座標を読み込みたいファイルを開きます。

作成できました。

　
