引出線を作成したいです。
操作方法を教えてください。

　

　

引出線［SMARTLEADER］コマンドは、アクティブな寸法スタイルの設定が反映されます。
※アクティブな寸法スタイルの設定を変更したくない場合は、あらたに引出線で使用する寸法スタイルを作成しアクティブにしてください。

下記手順で作成できます。

　

1.引出線で使用する寸法スタイルをアクティブにします。
例として、寸法スタイル「test」をアクティブにします。

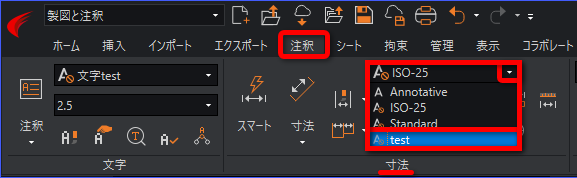

寸法スタイルコントロール：

　

［寸法スタイルマネージャー］ダイアログ：

　

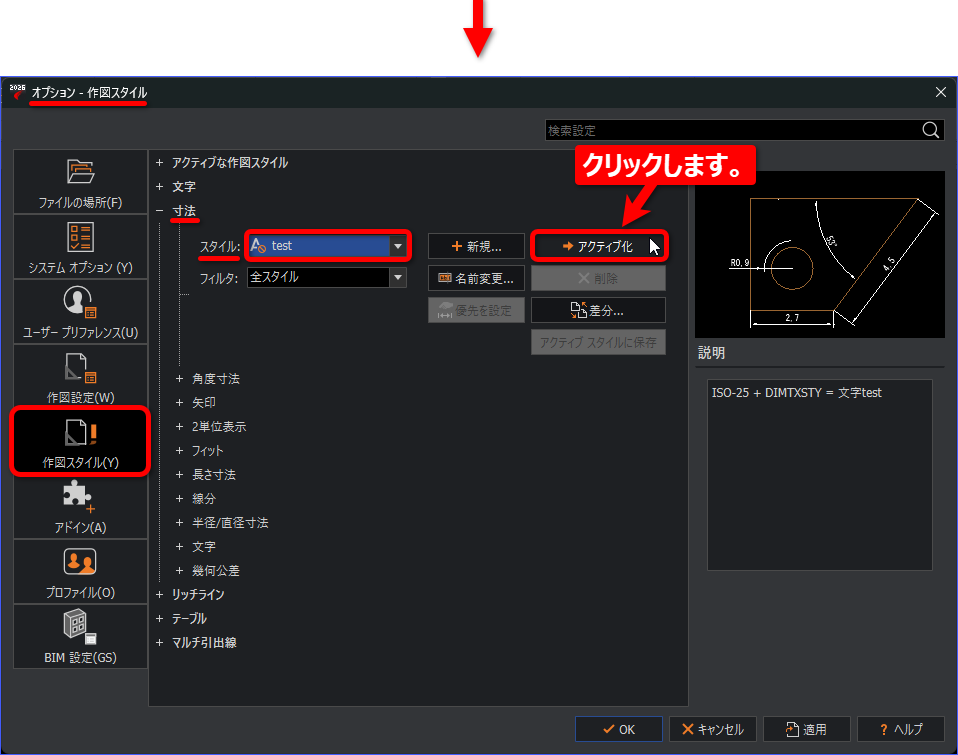

［オプション］ダイアログ：

　

2.ステータスバーの［直交］をオフにします。

※クリックする毎に「オン」と「オフ」が切り替わります。

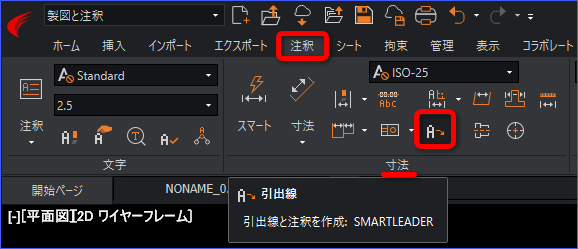

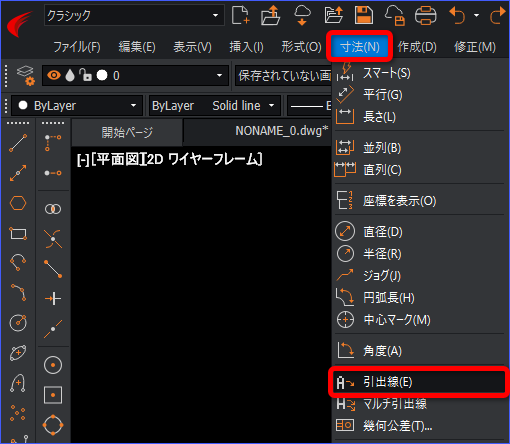

3.引出線［SMARTLEADER］コマンドを実行します。

4.コマンドウィンドウに「始点を指定」と表示されるので、オプションの「設定（S）」の「S」と入力し Enter を押します。

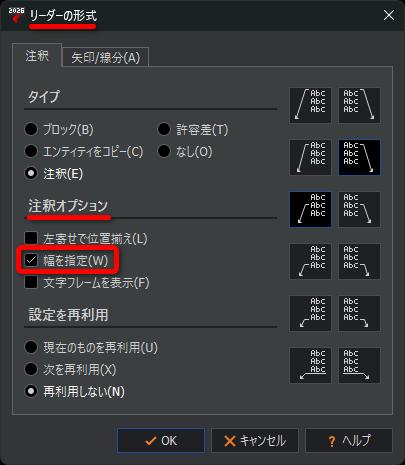

5.［リーダーの形式］ダイアログが表示されるので、［注釈］タブの［タイプ］、［注釈オプション］、［設定を再利用］、テキストの配置など必要な項目を指定します。
例として、［タイプ］の項目を「注釈」、［注釈オプション］の項目を「幅を指定」、テキストの配置を文字列の中央に指定します。

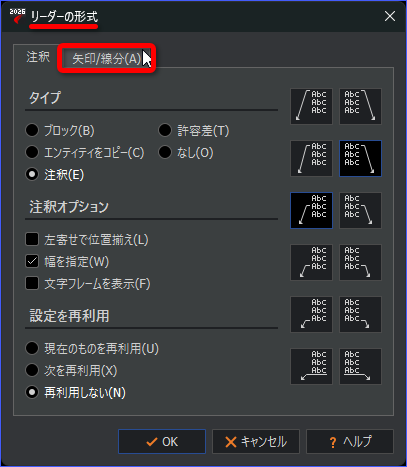

6.［リーダーの形式］ダイアログの［矢印／線分］タブをクリックします。

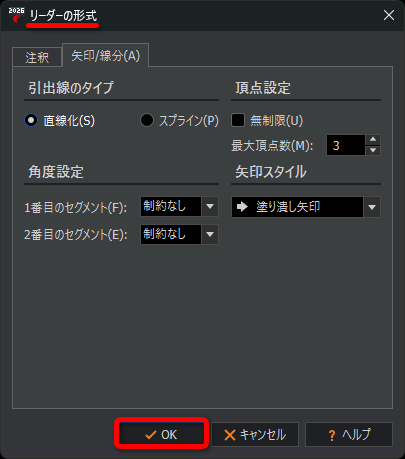

7.［引出線のタイプ］、［頂点設定］、［角度設定］、［矢印スタイル］の必要な項目を指定します。
例として、［引出線のタイプ］を「直線化」、［角度設定］を「制約なし」、［矢印スタイル］を「塗り潰し矢印」に指定します。

8.［OK］ボタンをクリックしてダイアログを終了します。

9.再度、コマンドウィンドウに「始点を指定」と表示されるので、矢印の始点になる任意点をクリックします。

10.コマンドウィンドウに「次の頂点を指定」と表示されるので、任意点をクリックします。

11.コマンドウィンドウに再度「次の頂点を指定」と表示されるので、次の頂点をクリック、または、オプションの「Enter キーで終了」で［Enter］キーを押します。
例として、キーボードの［Enter］キーを押します。

12.コマンドウィンドウに「注釈の幅を指定」と表示されるので、注釈の幅の値を入力し Enter を押します。
例として、「10」と入力し Enter を押します。

※設定の［注釈オプション］の項目で「幅を指定」にチェックを入れていない場合は表示されない為、手順 13 へ進んでください。

13.コマンドウィンドウに「文字を指定」と表示されるので、文字列を入力し Enter を押します。
例として、「test_1」と入力し Enter を押します。

※Enter を押すと改行し、再度「文字を指定」と表示されるので文字列を入力します。
※改行しない場合は、手順 14 へ進んでください。

※オプションの「エディタ（E）」の「E」と入力し Enter を押すと、文字列を入力する際にエディタが表示されます。

　

14.すべての文字列を入力できたら Enter を２回押します。

　

※エディタの場合は、［注釈を作成］ボタンを押します。

　

作成できました。

　
