指定した画層を選択した画層に結合したい

製品名
ARES Commander 2021
ARES Standard 2021
(青い星)

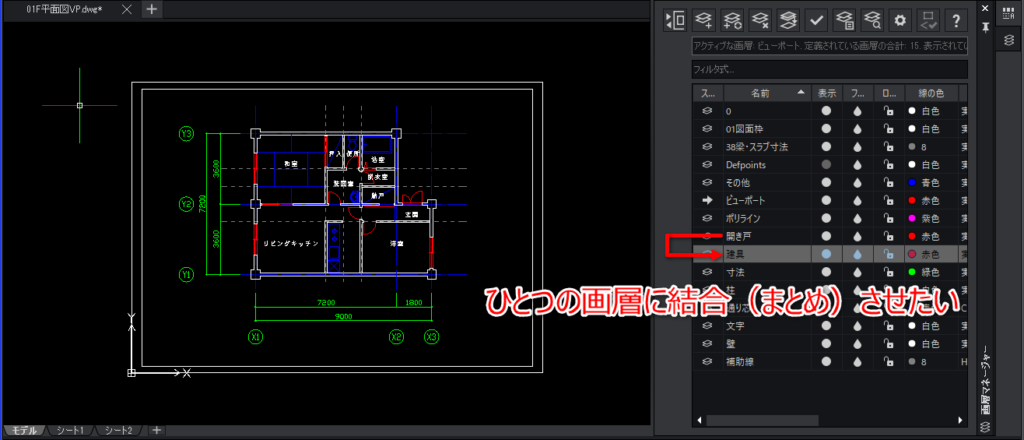

[開き戸]と[建具]をそれぞれ、別の画層で作成してしまいました。




[建具]の画層にまとめる方法は無いですか?


:a:

次の手順で、画層を結合することが出来ます。


  1. MERGELAYER コマンドを起動します。

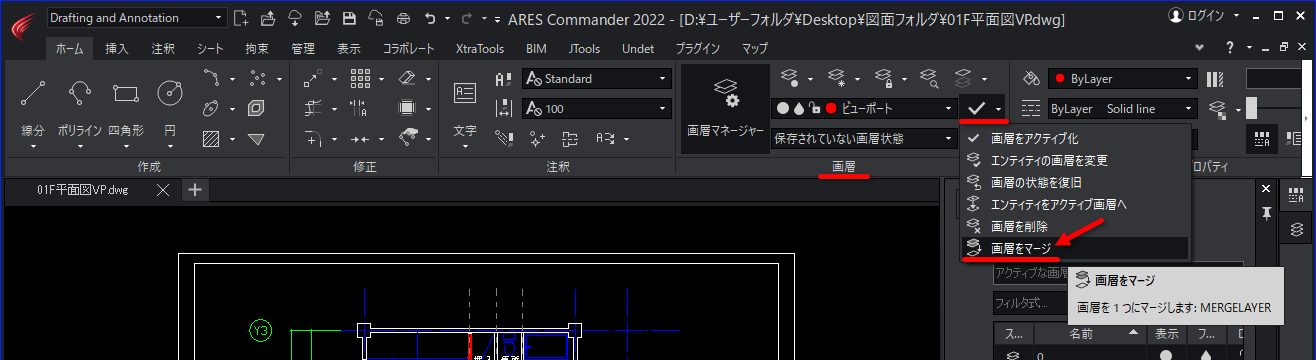

    Drafting and Annotation の場合:

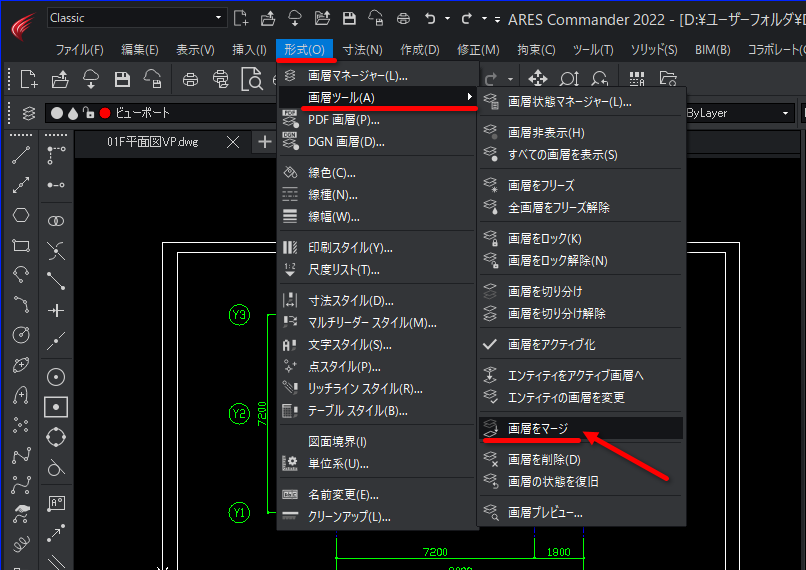

    Classic の場合:

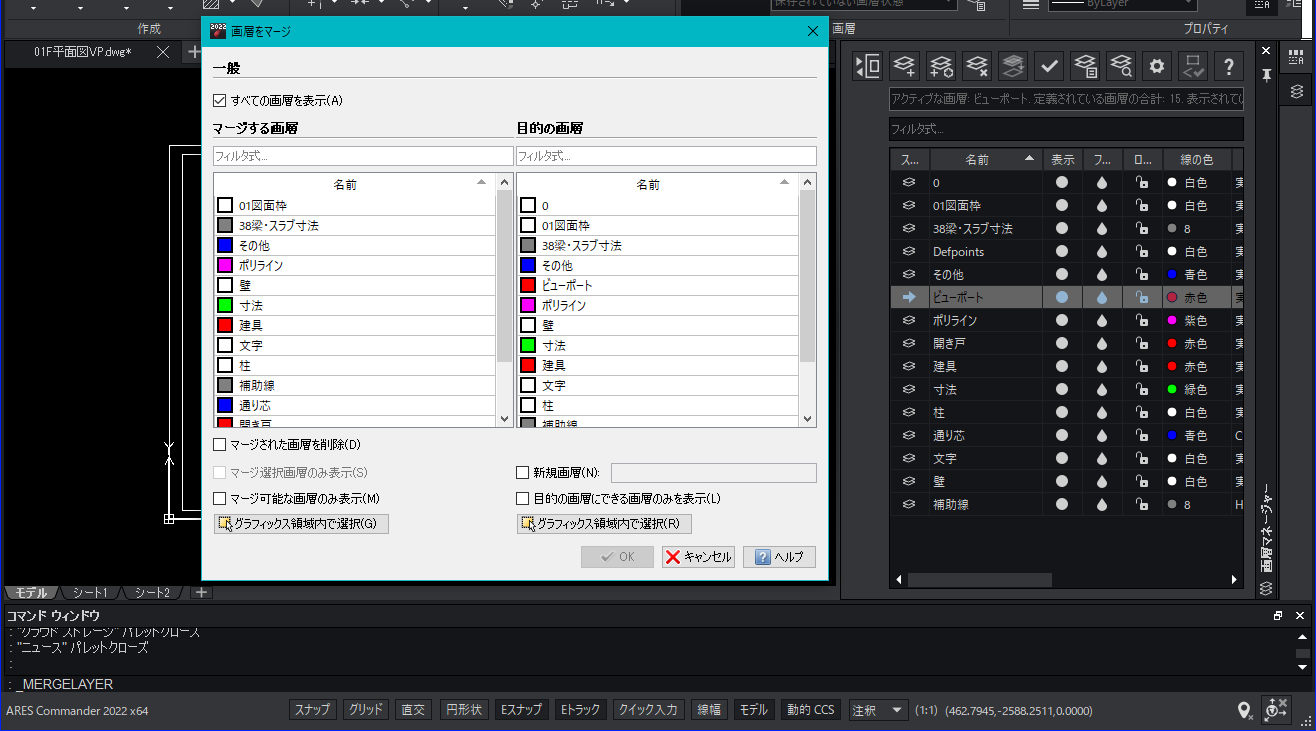

  2. [画層をマージ]ダイアログが表示されます。

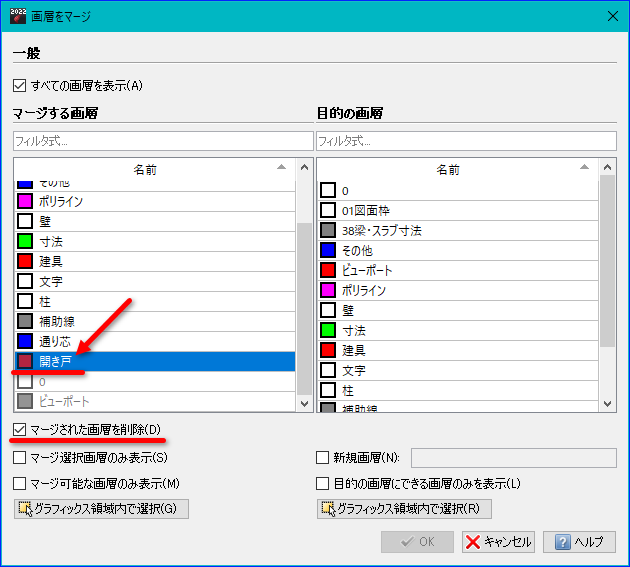

    [マージする画層]の項目で、結合したい画層を選択します。



    ※例として[開き戸]を選択します。
    結合後、この画層を削除したい場合は、[マージされた画層を削除]にチェックを入れます。

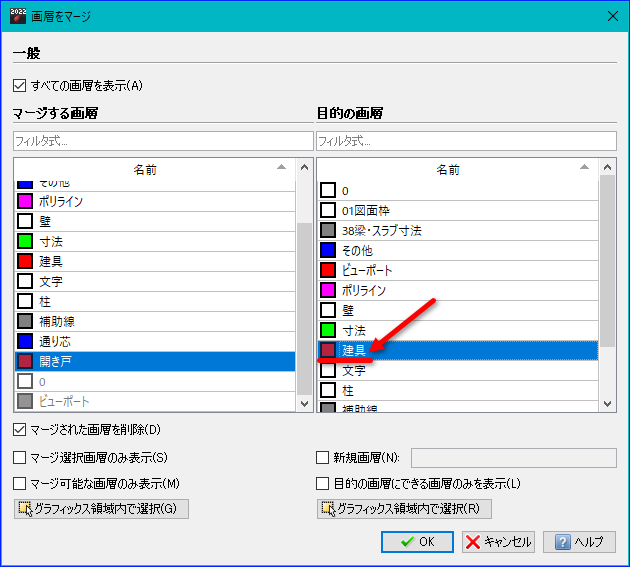

  3. [目的の画層]の項目で、結合先の画層を選択します。



    ※例として[建具]を選択します。

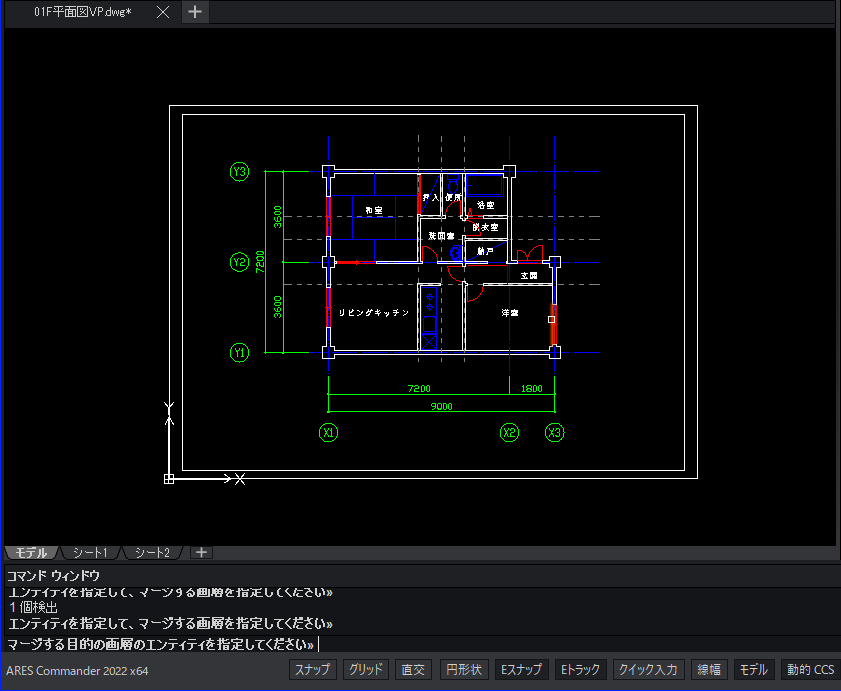

    ※[グラフィックス領域内で選択]ボタンをクリックすると、表示されているエンティティを直接選択することが出来ます。





    (選択されたエンティティの画層が対象になります。)

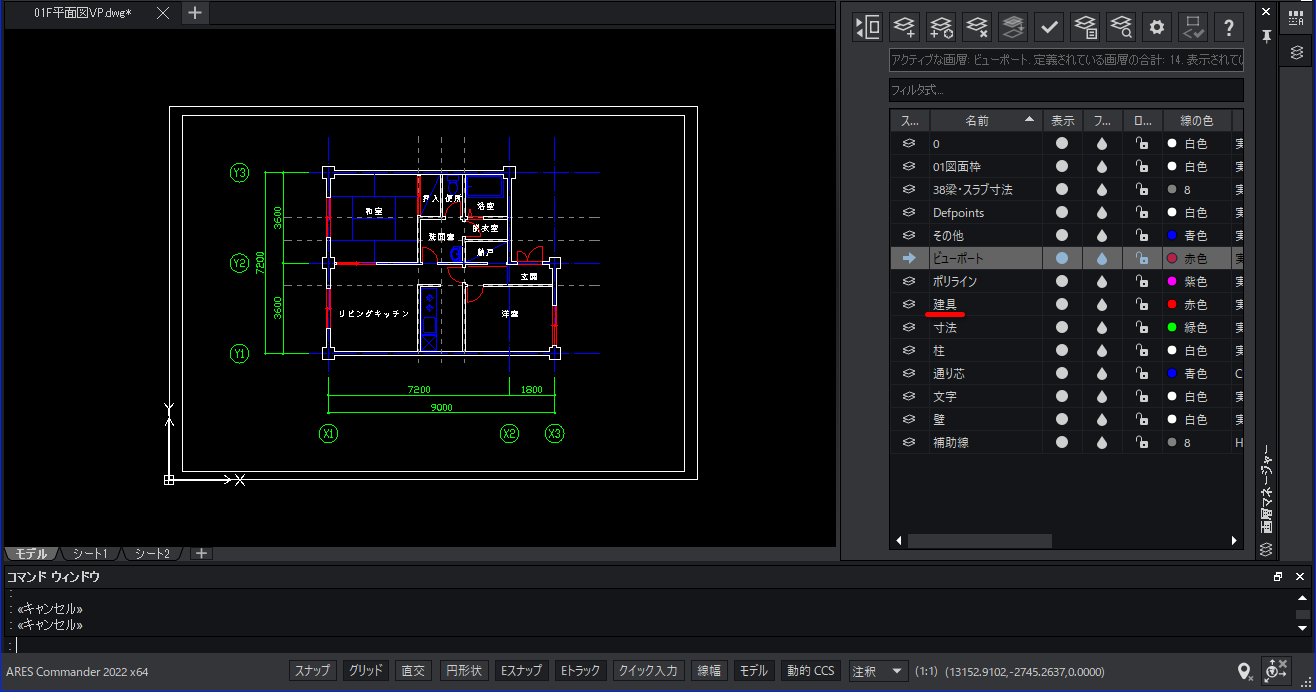

  4. 選択後、[OK]ボタンをクリックすると、結合が実行されます。



検索用キーワード
マージ MERGELAYER 画層結合 画層をまとめる
