  6. /
  7. 文字に枠(フレーム)をかける方法

文字に枠(フレーム)をかける方法

製品名
ARES Commander 2022
(青い星)

文字に枠をかける手順を知りたいです。


:a:

XtraTools の機能に[文字フレーム]があります。
手順は以下の通りです。

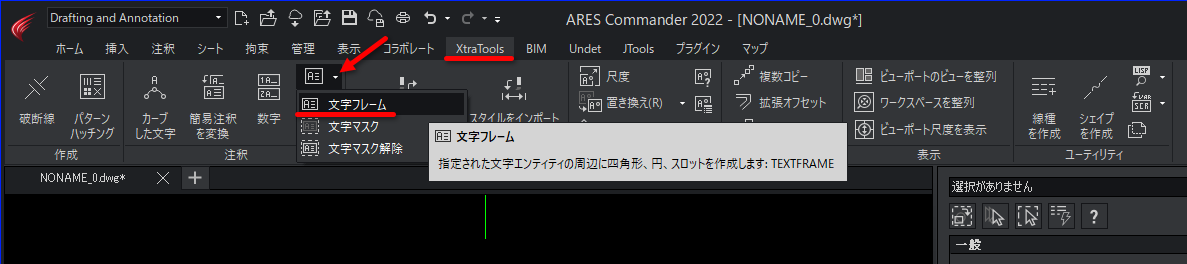

  1. XtraTools の[注釈]にある[文字フレーム]を選択します。
    ※[Classic]では



    [Drafting and Annotation]では次の通りです。



    ※又はコマンドウィンドウに TEXTFRAME と入力し、実行します。

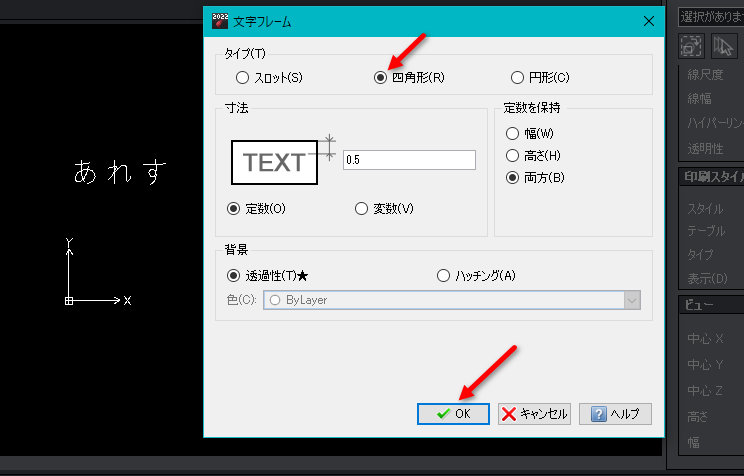

  2. [文字フレーム]のダイアログが表示されます。[四角形]を選択し、[OK]をクリックします。



  3. 対象の注釈を選択し、Enterキーを押下します。



    これでフレームが作成されます。



    ※文字マスクの作成手順ハッチングの上などに注釈を配置していて、文字にマスクをかけたい場合は、次の手順をおこないます。

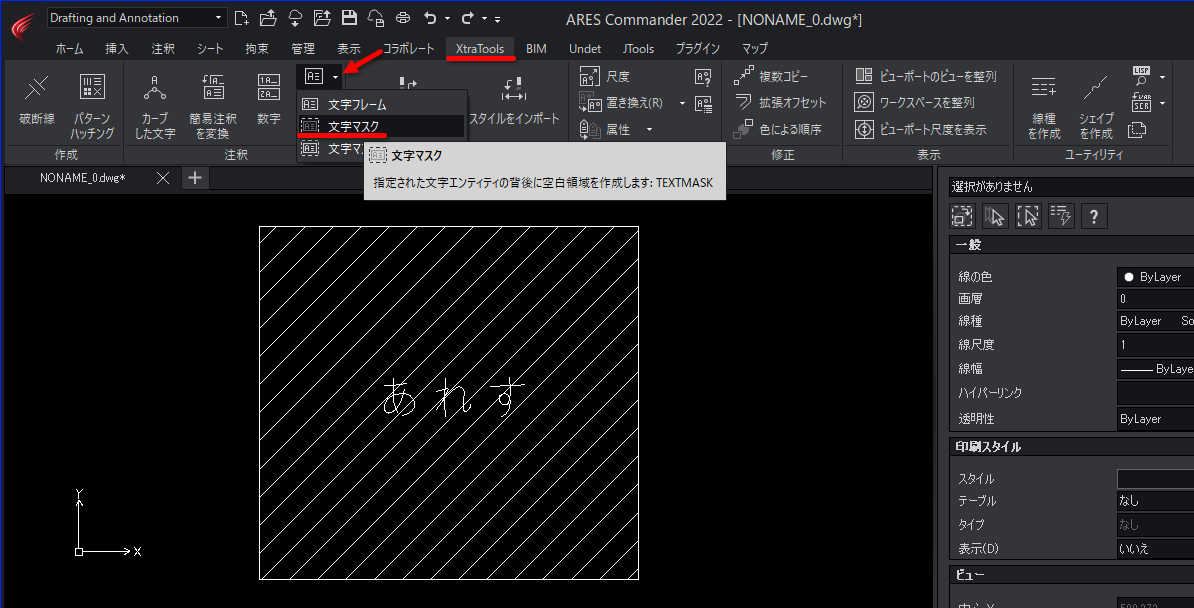

  1. XtraTools の[注釈]にある[文字マスク]を選択します。
    ※[Classic]では



    [Drafting and Annotation]では次の通りです。



    ※又はコマンドウィンドウに TEXTMASK と入力し、実行します。

  2. オプションの[設定]を呼び出す為、E を入力し、Enterキーを押下します。

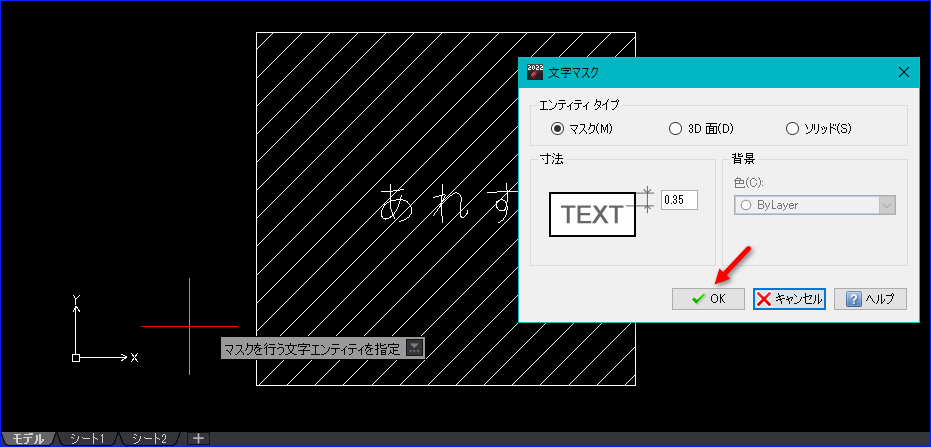

  3. [文字マスク]のダイアログが表示されます。[寸法]の値を調整し、[OK]をクリックします。

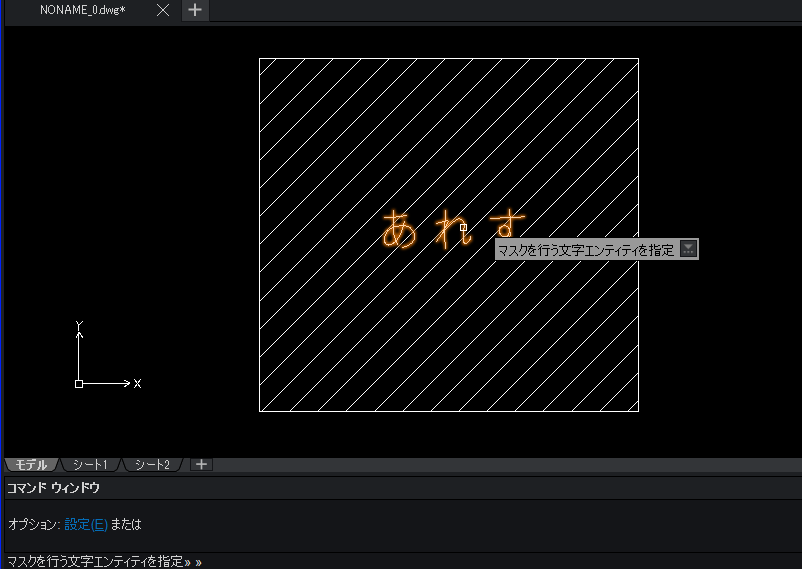

  4. マスクをおこなう文字エンテイを選択し、Enterキーを押下します。

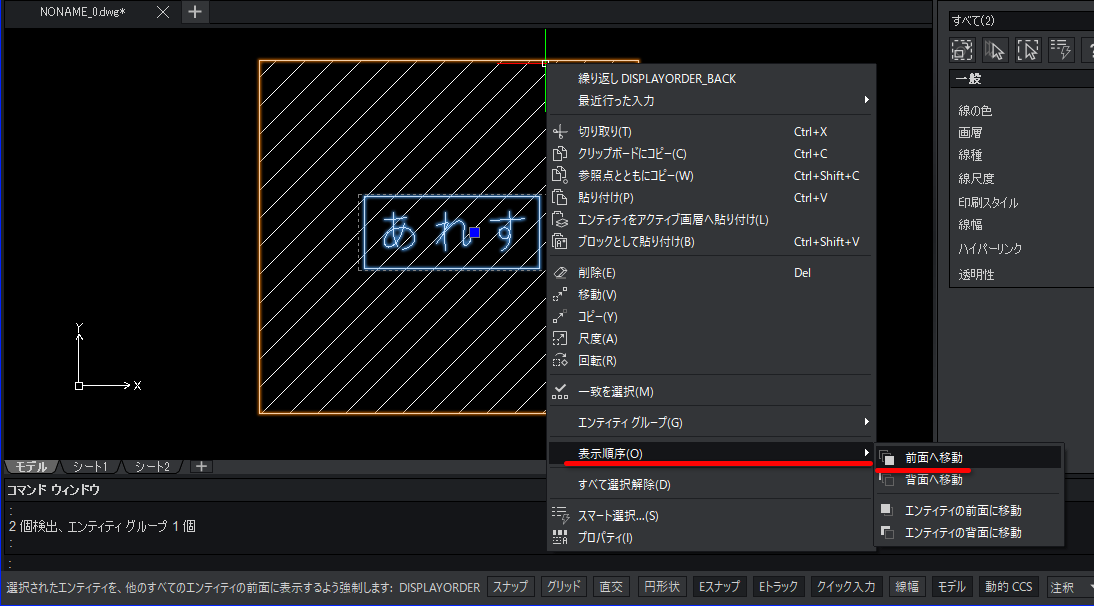

  5. マスクが作成されます。文字が背面に隠れた場合は表示順序を調整します。





※[文字マスク]を解除するには

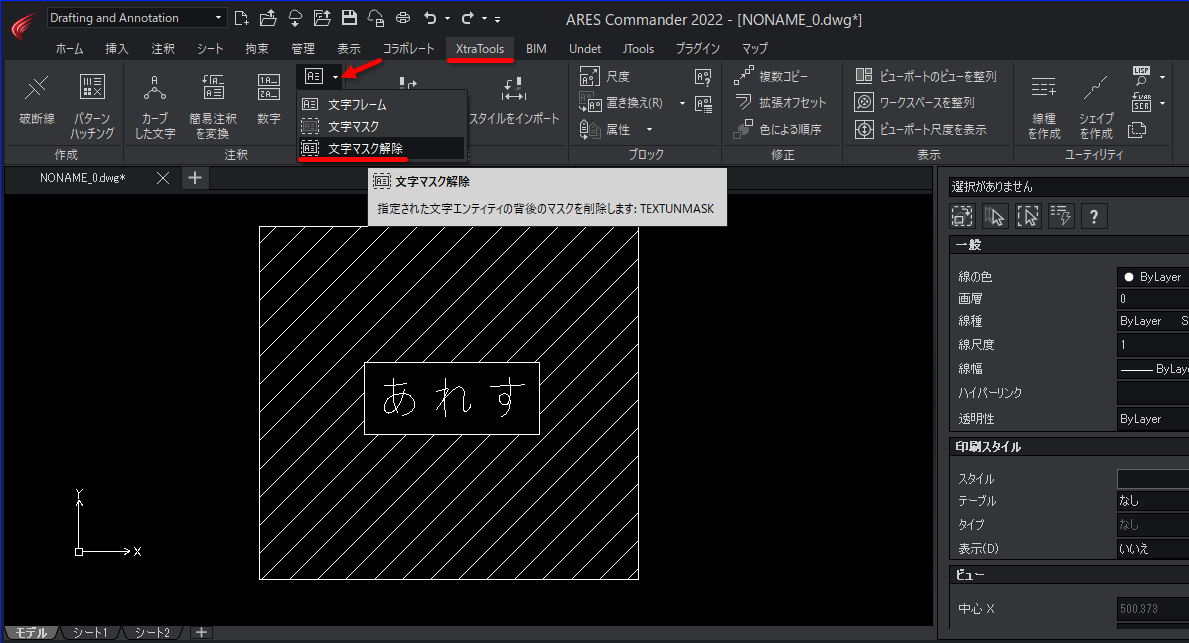

XtraTools の[注釈]にある[文字マスク解除]を選択します。

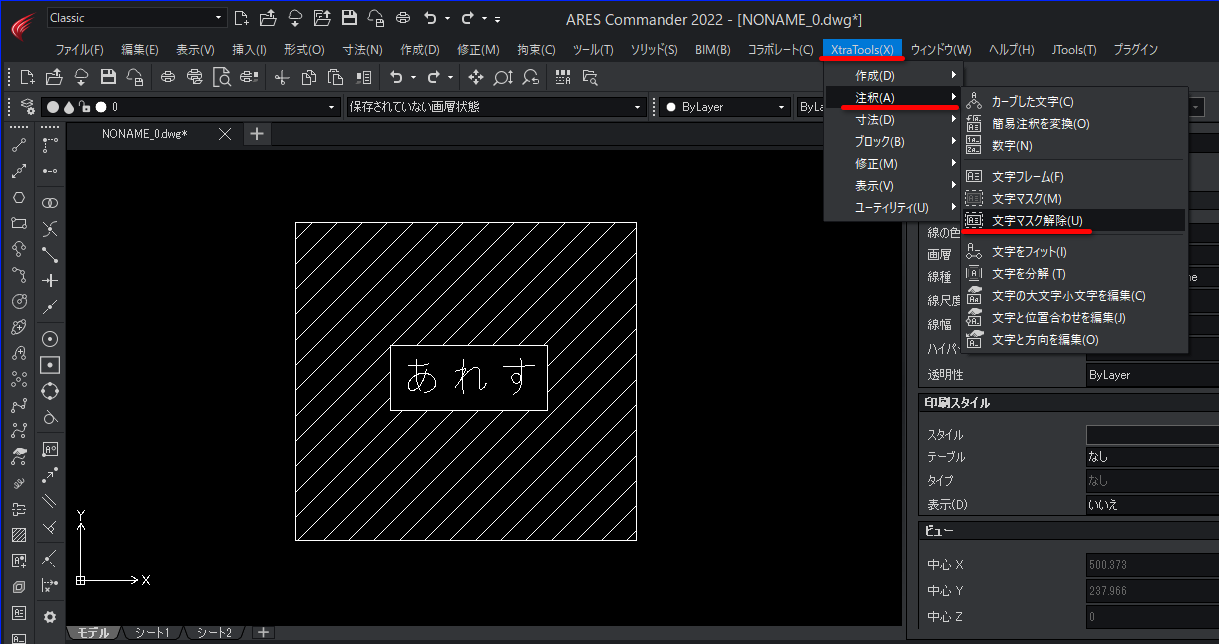

※[Classic]では

[Drafting and Annotation]では次の通りです。


※又はコマンドウィンドウに TEXTUNMASK と入力し、実行します。

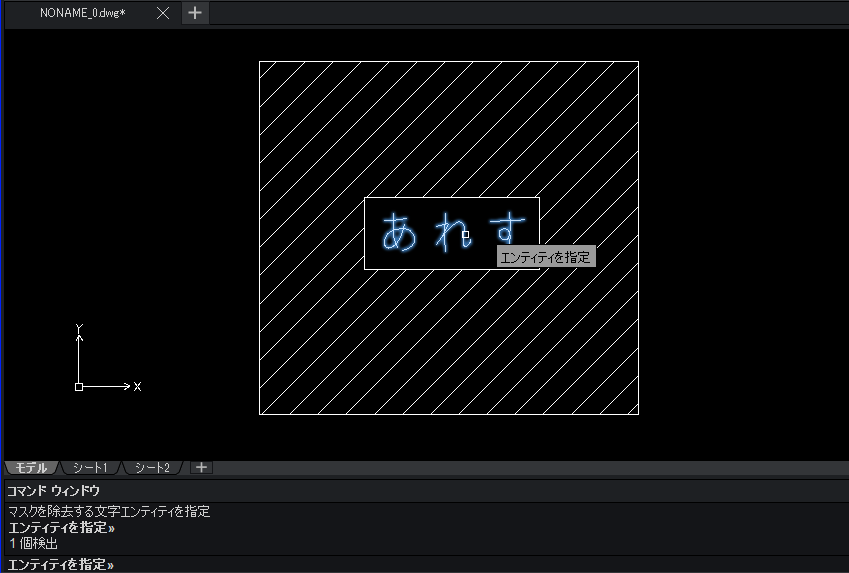

マスクを除去する文字エンティティを選択し、Enterキーを押下します。


マスクが除去されます。
