文字を入れ替えたいがエンティティの同じ位置に E スナップが出てこない

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

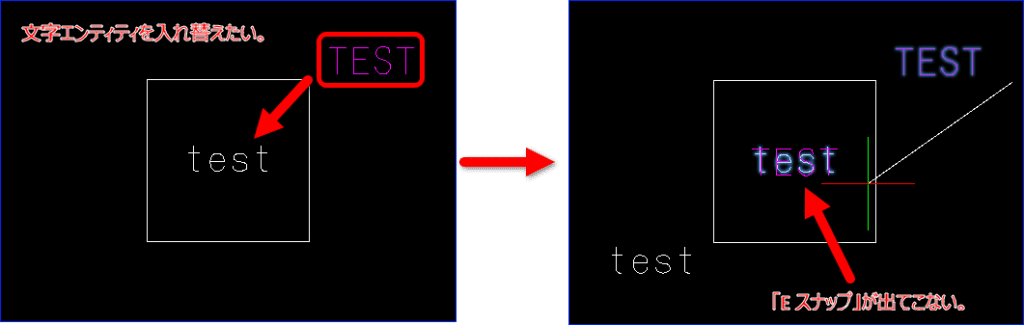

文字を入れ替えたいのですが、エンティティの同じ位置に E スナップが出てこないため同じ位置に挿入できず少しずれてしまいます。

文字位置は同じ「中央(MC)」で、

[ステータスバー]の[E スナップ]は有効になっています。

操作方法を教えてください。



[Eスナップ]の設定で「挿入」をクリックして有効にすると E スナップが表示され挿入点にスナップします。
※[挿入]が有効の場合は、ブロック挿入、属性、文字エンティティの挿入点にスナップします。

※位置合わせ(文字位置)が同じ設定の場合のみ、同じ位置に入れ替えられます。

下記手順で設定できます。





1.ステータスバーの[E スナップ]上で右クリックし、[設定]をクリックします。

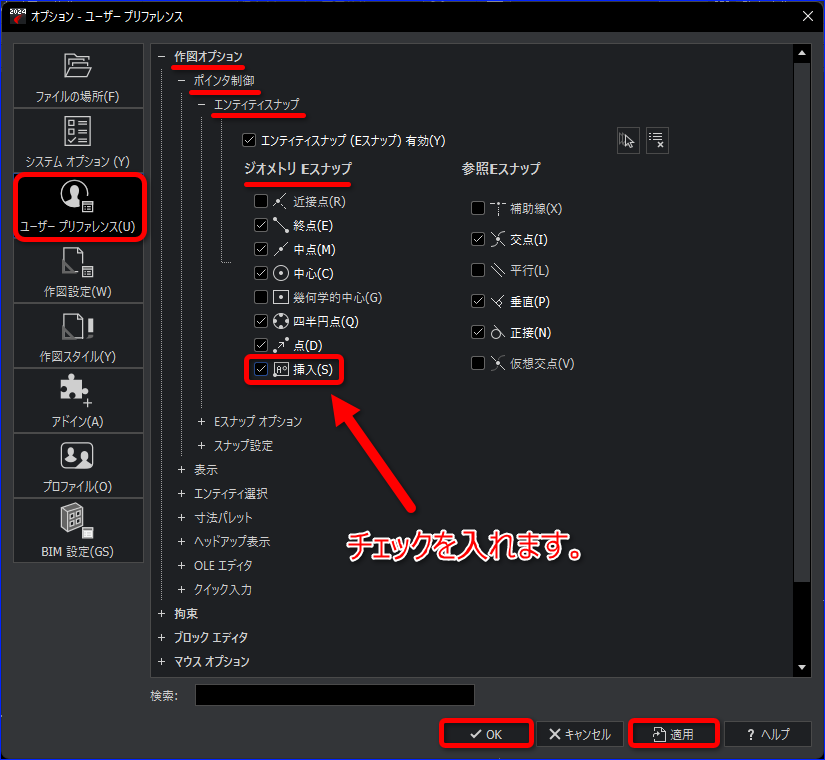

2.[オプション]ダイアログが表示されるので、[エンティティスナップ]の[ジオメトリ E スナップ]にある「挿入」をクリックしチェックを入れます。

3.[適用]ボタンをクリックしてから、[OK]ボタンをクリックしてダイアログを終了します。

4.移動[MOVE]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

5.コマンドウィンドウに「エンティティを指定」と表示されるので、入れ替えたい文字エンティティをすべて選択し Enter を押します。

6.コマンドウィンドウに「始点を指定」と表示されるので、入れ替えたい文字上にカーソルをあわせて[E スナップ]の「挿入」が表示されたらクリックします。

※例の場合は「文字位置合わせ」が「中央(MC)」の為、挿入点は中央に表示されます。

7.コマンドウィンドウに「目的点を指定」と表示されるので、入れ替える文字上にカーソルを合わせて[E スナップ]の「挿入」が表示されたらクリックします。

入れ替えられました。



検索キーワード
Eスナップ 文字エンティティ 移動 MOVE 入れ替え スナップしない 挿入 オプション 設定 注釈 簡易注釈
NOTE MTEXT SIMPLENOTE TEXT
