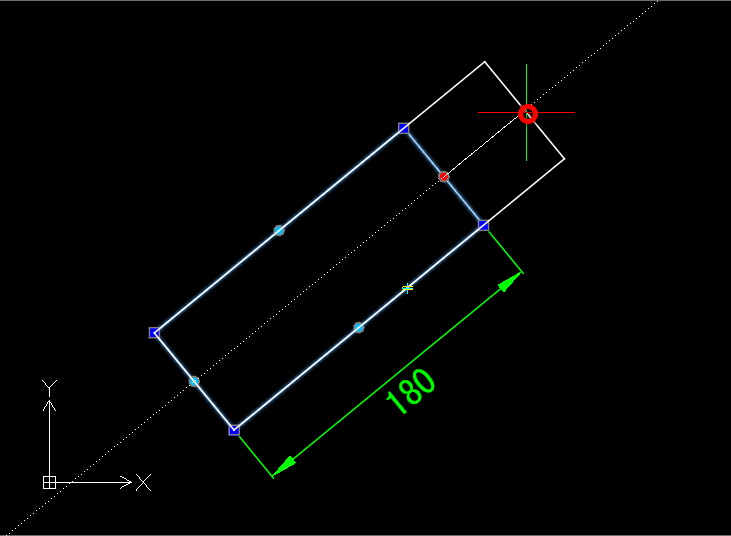

斜めの図形を平行にストレッチしたいです。
操作方法を教えてください。
下記手順で操作できます。
もくじ
①エンティティの中点のグリップからストレッチを選択する場合
②ストレッチ［STRETCH］コマンドの場合
③CCS コマンドでモデルスペースを回転させてストレッチする方法
①エンティティの中点のグリップからストレッチを選択する場合
※エンティティがポリラインの場合に選択できます。
1.ストレッチしたいエンティティをクリックします。

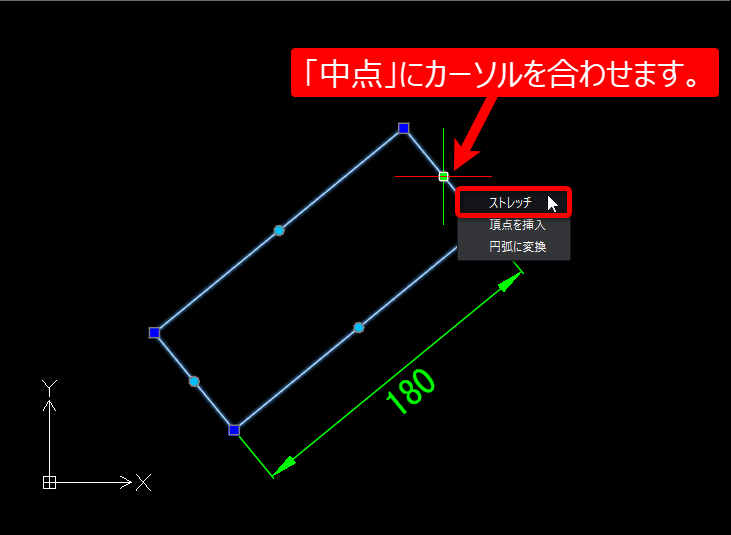

2.エンティティの中点のグリップにカーソルを合わせます。
2.表示されるメニューから「ストレッチ」を選択します。
3.コマンドウィンドウに「ストレッチ点」と表示されるので、キーボードの［Shift］キー + 右クリックで表示される［一時 E スナップ］メニューの「平行」をクリックします。
キーボード：
4.平行の基準になる辺にカーソルを合わせ［平行］と表示されたら、
手順 1 で指定した中点のグリップにカーソルを移動します。
5.基準の辺と並行の位置にカーソルを移動するとガイドが表示されるので、ガイドに沿ってカーソルを移動させ任意点をクリック、
または増分の値を入力し Enter を押します。
例として、「20」と入力し Enter を押します。

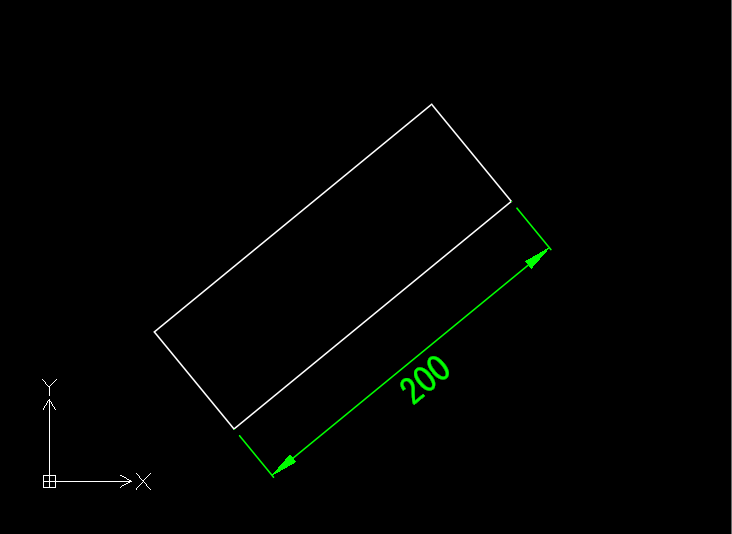

変更できました。
②ストレッチ［STRETCH］コマンドの場合
1.ストレッチ［STRETCH］コマンドを実行します。
メニュー
2.コマンドウィンドウに「エンティティを指定」と表示されるので、ストレッチしたいエンティティを指定します。
※交差選択もしくはポリゴン交差で選択します
交差選択：
ポリゴン交差：
※ポリゴン交差を使用する場合は、「CP」と入力し Enter を押します。
「最初のポリゴンポイントまたはカーソルをピックドラッグ」と表示されるので、最初のポリゴンポイントまたはピックドラッグしていきます。
例として、最初のポリゴンポイントをクリックします。
「次の点を指定」と表示されるので、選択範囲をクリックしていきます。
すべて選択出来たら Enter を押します。
※必要のないエンティティを選択した場合は、キーボードの［Shift］キー を押しながらエンティティをクリックすると選択解除できます。
キーボード：
3.すべて選択できたら Enter を押します。
4.コマンドウィンドウに「始点を指定」と表示されるので、始点を指定します。
5.コマンドウィンドウに「目的点を指定」と表示されるので、キーボードの［Shift］キー + 右クリックで表示される［一時 E スナップ］メニューの「平行」をクリックします。
キーボード：
6.平行の基準になる辺にカーソルを合わせ［平行］と表示されたら、
手順 1 で指定した中点のグリップにカーソルを移動します。
5.基準の辺と並行の位置にカーソルを移動するとガイドが表示されるので、ガイドに沿ってカーソルを移動させ任意点をクリック、
または増分の値を入力し Enter を押します。
例として、「20」と入力し Enter を押します。
変更できました。
③CCS コマンドでモデルスペースを回転させてストレッチする方法
1.ccs コマンドを実行します。
メニュー
コマンド：
※コマンドを直接入力した場合は手順 2 へ、それ以外は手順 3 へ進んでください。
2.コマンドウィンドウに「原点を指定」と表示されるので、オプションの「エンティティに位置合わせ（E）」の「E」と入力し Enter を押します。
3.コマンドウィンドウに「エンティティを指定」と表示されるので、基準となるエンティティを指定します。
※指定すると、基準のエンティティ上に CCS アイコンが表示され、カーソルもエンティティと同じ角度に傾いて表示されます。
4.プランビュー（現在のCCS）［PLANVIEW（PLAN）］コマンドを実行します。
メニュー
コマンド：
※コマンドを直接入力した場合は手順 5 へ、それ以外は手順 6 へ進んでください。
5.コマンドウィンドウに「オプション指定」と表示さえるので、「アクティブな CCS （A）」の「A」と入力し、Enter を押します。
※エンティティに合わせてモデルスペースが水平になります。
6.ステータスバーの［直行］ボタンをクリックし有効（オン）にします。
※クリックする毎に「オン」と「オフ」が切り替わります。
※キーボードの［F8］キーを押しても「オン」と「オフ」が切り替わります。
キーボード：
7.ストレッチ［STRETCH］コマンドを実行します。
メニュー
8.コマンドウィンドウに「エンティティを指定」と表示さえるので、ストレッチさせる位置を指定します。
※必要のないエンティティを選択した場合は、キーボードの［Shift］キー を押しながらエンティティをクリックすると選択解除できます。
キーボード：
指定したエンティティが削除されます。
9.すべて選択できたら Enter を押します。
10.コマンドウィンドウに「始点を指定」と表示されるので、始点を指定します。
11.コマンドウィンドウに「目的点を指定」と表示さえるので、カーソルを移動させ任意点をクリック、
または、増分の値を入力し Enter を押します。
例として、「20」と入力し Enter を押します。
ストレッチできました。
12.CCS（W）コマンドを実行します。
メニュー
※コマンドを直接入力した場合は手順 13 へ、それ以外は手順 14 へ進んでください。
コマンド：
13.コマンドウィンドウに「原点を指定」と表示されるので、オプションの「ワールド（W）」の「W」と入力し Enter を押します。
14.プランビュー（ワールドCCS）［PLANVIEW（PLAN）］コマンドを実行します。
メニュー
コマンド：
※コマンドを直接入力した場合は、手順 15 へ進んでください。
15.コマンドウィンドウに「オプション指定」と表示されるので、「ワールド（W）」の「W」と入力し Enter を押します。
変更できました。
