新規にビュータイル(ビューポート)を作成すると図面が90度回転している

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

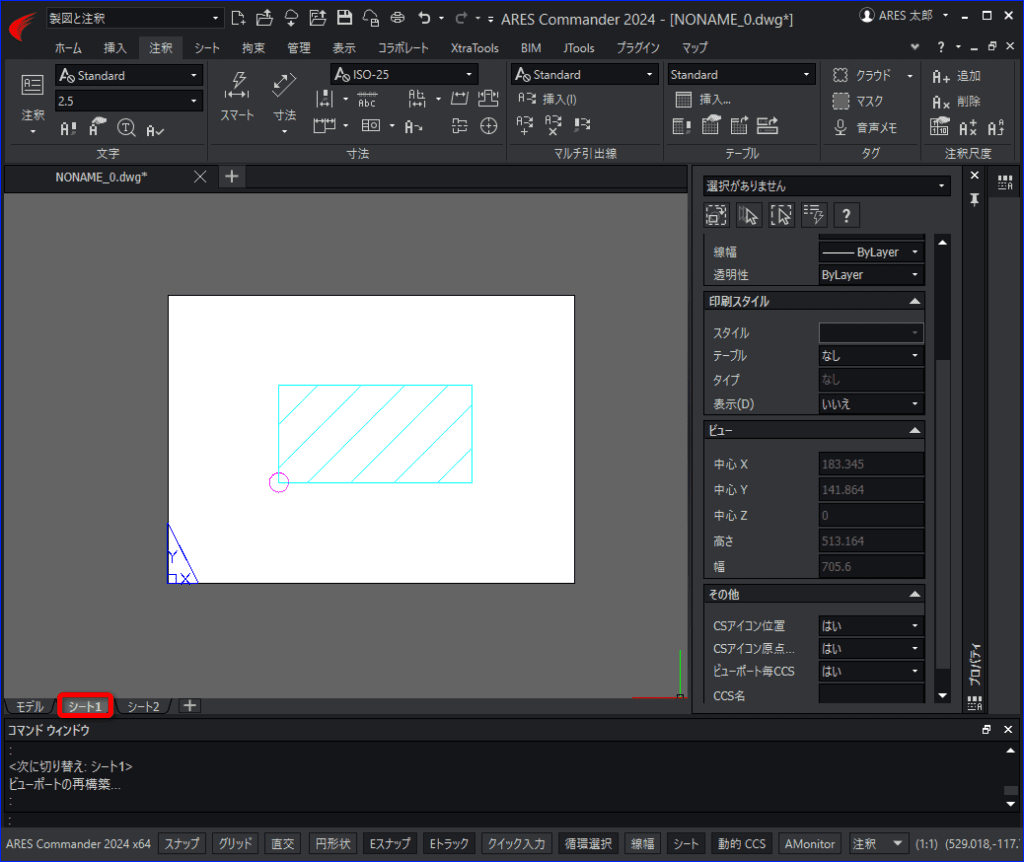

[シート]画面で、新規にビュータイル(ビューポート)を作成すると図面が90度回転して作成されます。
なぜでしょうか?

[シート]:

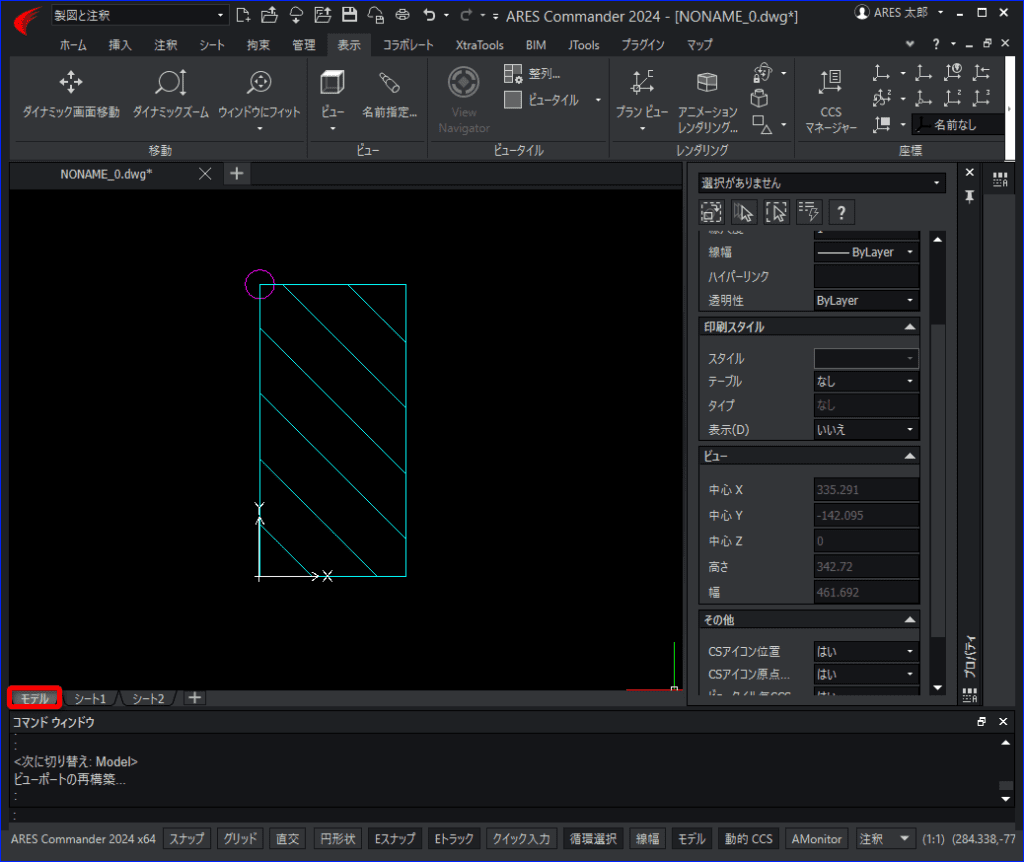

[モデル]:




[モデル]画面で[CCS(UCS)]コマンドで図面が[90度]傾いている場合、[シート]画面で新規にビュータイルを作成すると、[CCS(UCS)]コマンドを実行する前のワールドの状態のビューで作成されます。



[シート]画面の新規ビュータイルの[モデル]画面をアクティブにして、[CCS]コマンドで回転させてください。



1.[プロパティ]パレットを表示します。

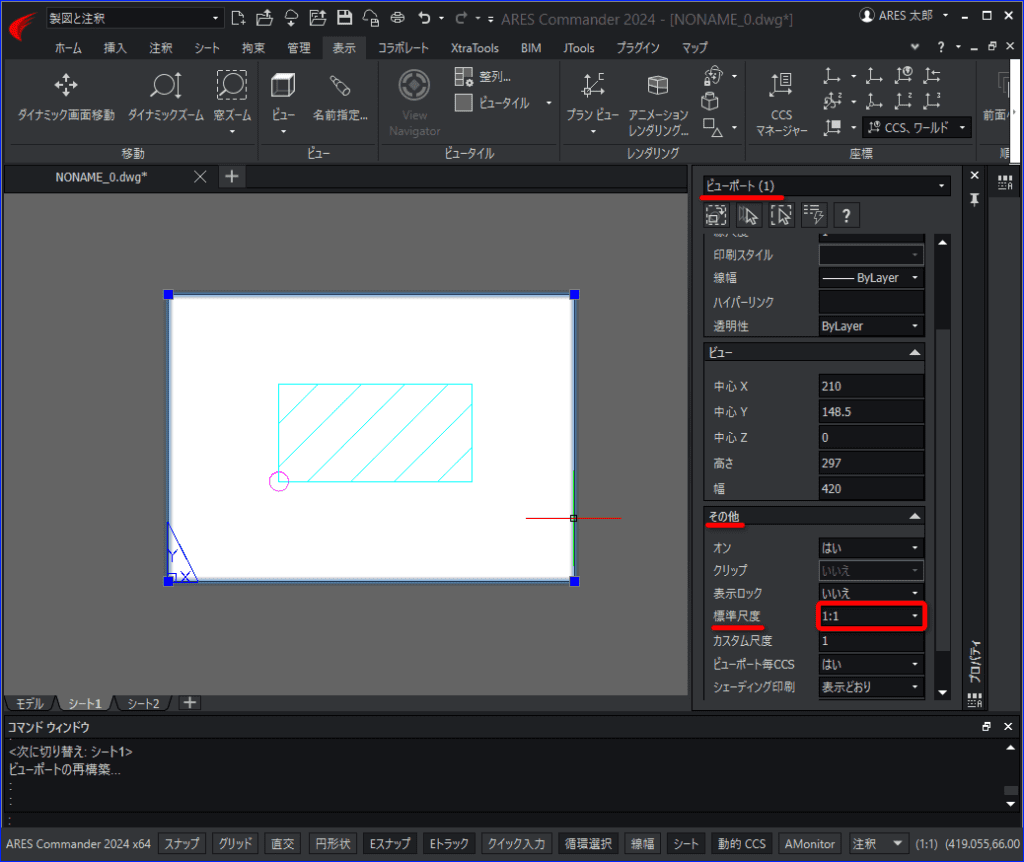

2.[シート]画面で、新規ビュータイルをクリックし[標準尺度]を確認します。
例では、「1:1」となります。

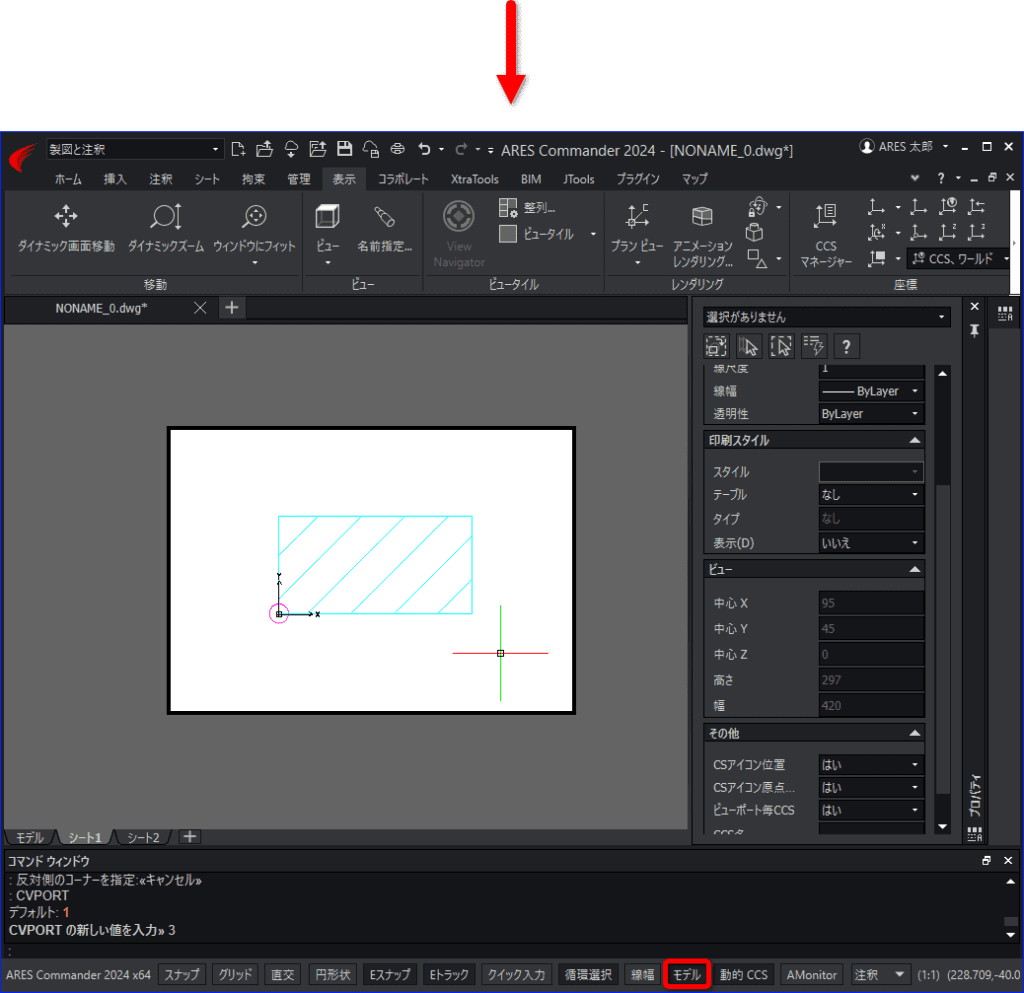

3.新規ビュータイル内をダブルクリックし、[モデル]画面をアクティブにします。

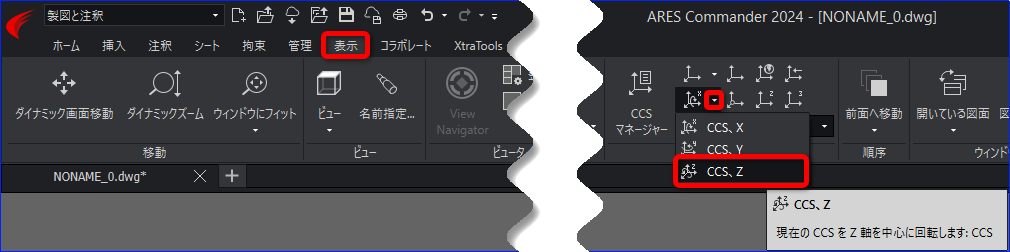

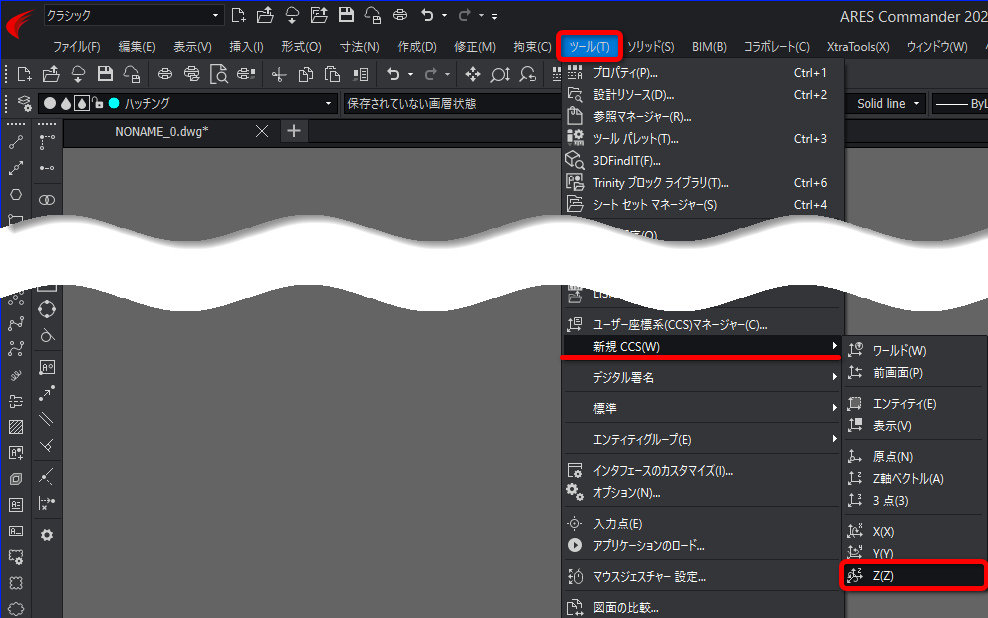

4.[CCS]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

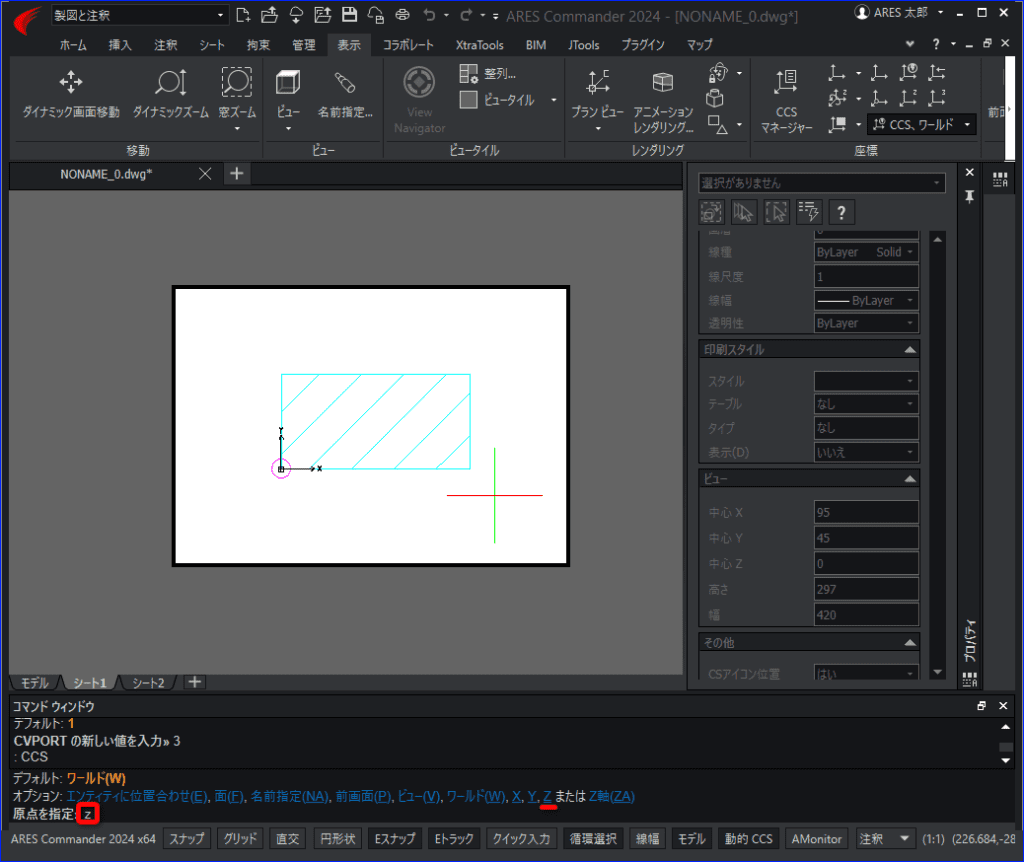

※直接コマンドを入力した場合は、オプションの「Z」と入力し Enter を押します。

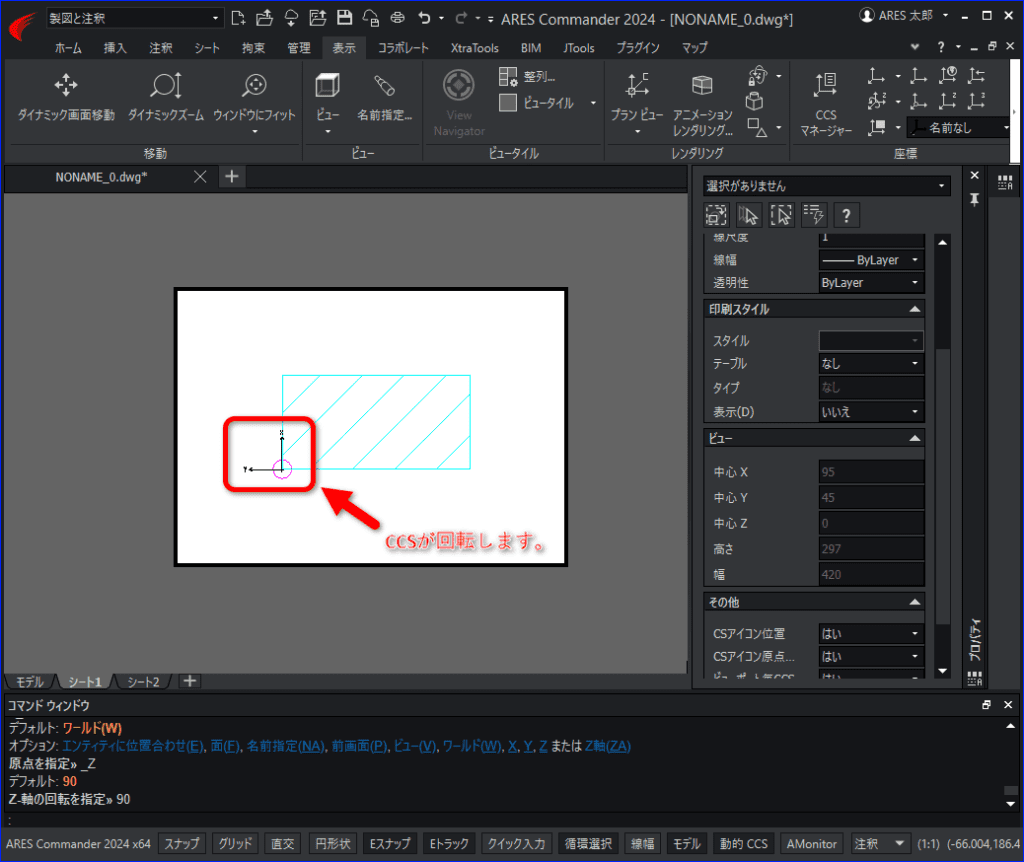

5.コマンドウィンドウに「Z_軸の回転を指定」と表示されるので、角度の値を入力し Enter を押します。
例として「90」と入力します。

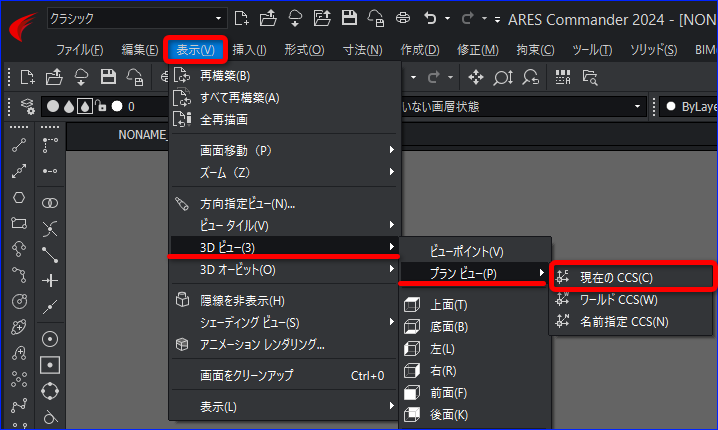

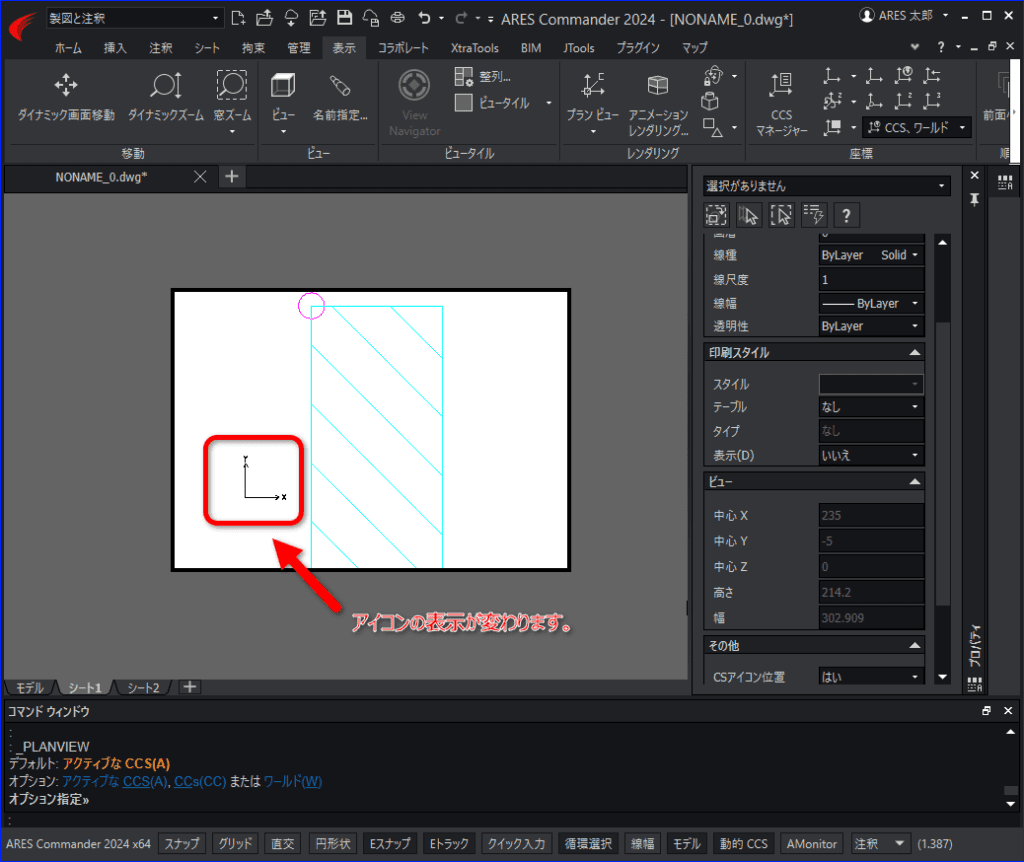

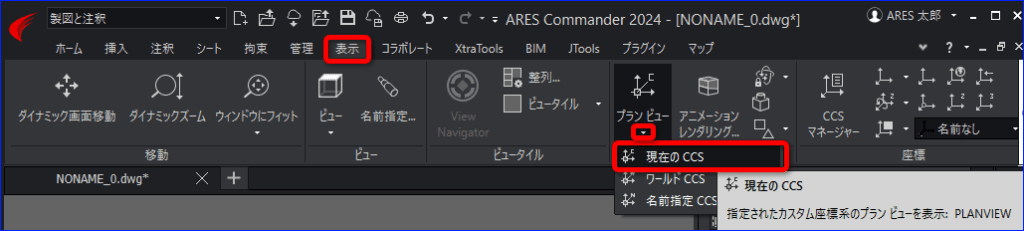

6.プランビュー[PLAN(PLANVIEW)]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

※直接コマンドを入力した場合は、オプションの「アクティブなCCS(A)」の「A」と入力し Enter を押します。

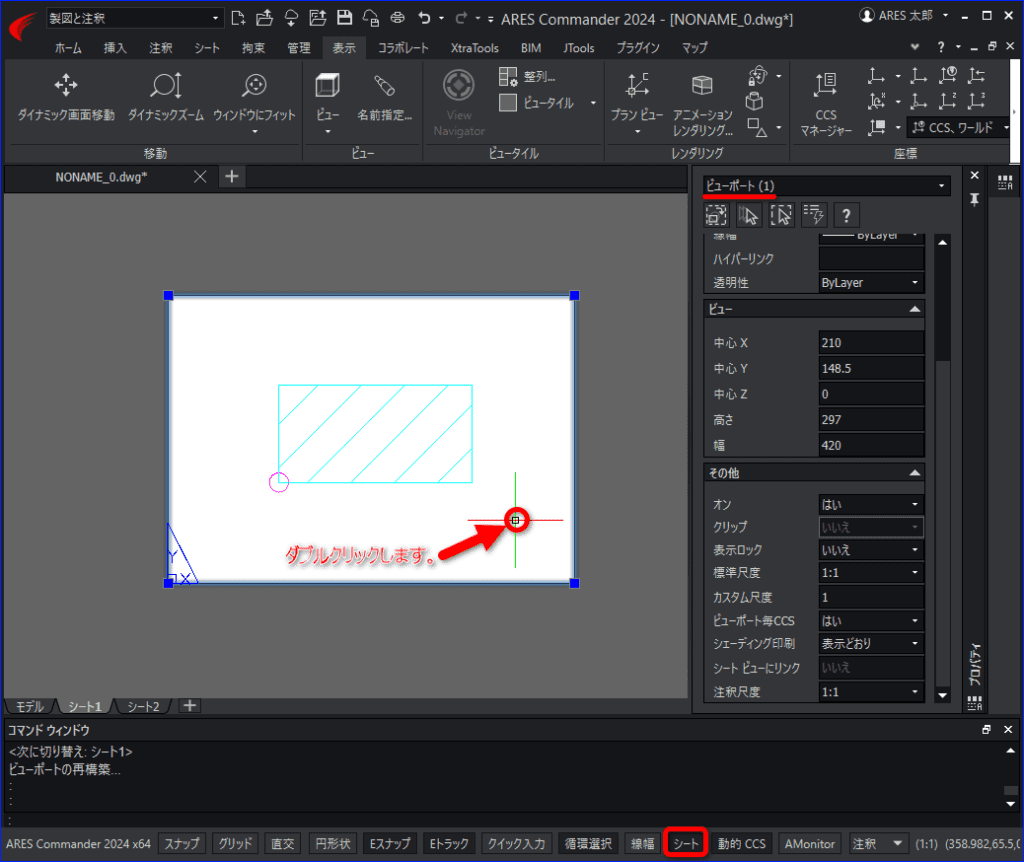

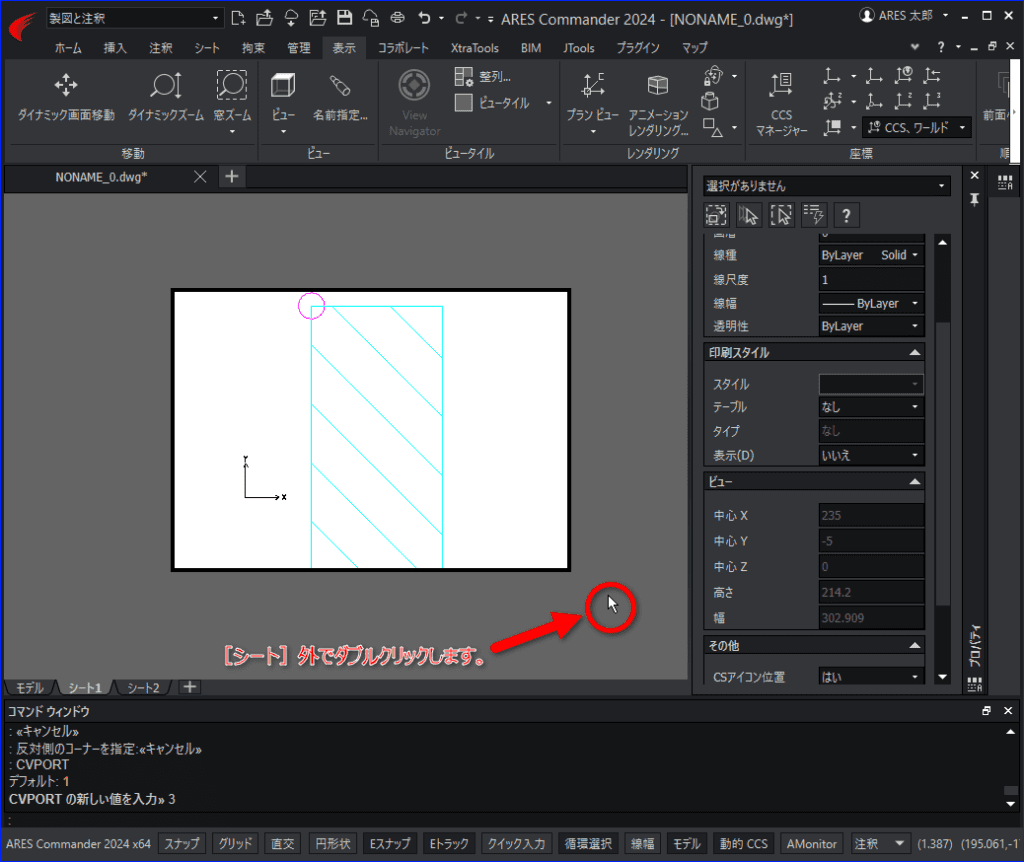

7.[シート]外をダブルクリックし[シート]画面をアクティブにします。

※ステータスバーの[モデル]ボタンをクリックすると[シート]に切り替わります。

※クリックする毎に[モデル]と[シート]が切り替わります。

8.ビュータイルをクリックし、手順 2で確認した[標準尺度]の値に変更します。
例として「1:1」に変更します。

変更できました。



関連FAQ:
回転したビューポートの形状を変更出来ない
