新規に作成する引出線の矢印を「黒丸」に変更したいです。

操作方法を教えてください。

　

引出線［SMARTLEADER］コマンドは、アクティブな寸法スタイルの設定が反映されます。
既存の引出線にもその寸法スタイルが適用されている場合は、アクティブ寸法スタイルを変更すると既存の引出線にも変更内容が反映されます。

※引出線の矢印を変更する場合：

※「矢印サイズ」など既存の寸法エンティティにも反映される項目があります。
※再構築［REBUILD］コマンドを実行すると反映されます。
既存寸法エンティティの設定を変更したくない場合は、新たに引出線のスタイルを作成してください。

新規に作成する引出線のみ変更する場合は、コマンドを実行後、オプションの「設定（S）」で変更できます。

※オプションの「設定（S）」で変更すると、アクティブな寸法スタイルの「スタイル優先」が作成されます。

　

下記手順で設定できます。

例として、オプションの「設定（S）」で矢印を「塗り潰し矢印」から「黒丸」に変更します。

　

1.引出線［SMARTLEADER］コマンドを実行します。

2.コマンドウィンドウに「始点を指定」と表示されるので、オプションの「設定（S）」の「S」と入力し Enter を押します。

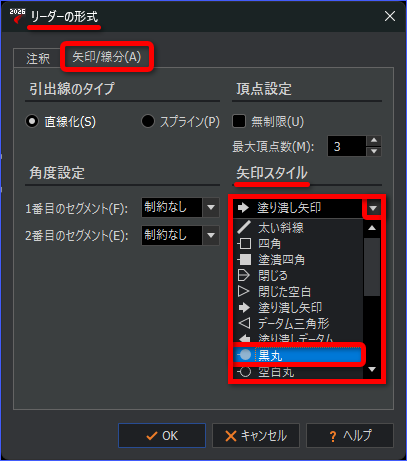

3.［リーダーの形式］ダイアログが表示されるので、［矢印／線分］タブをクリックします。

4.［矢印スタイル］の項目を「黒丸」に変更します。

5.［OK］ボタンをクリックしてダイアログを終了します。

6.再度、コマンドウィンドウに「始点を指定」と表示されるので、矢印の始点になる任意点をクリックします。

7.コマンドウィンドウに「次の頂点を指定」と表示されるので、次の頂点の任意点をクリックします。

8.再度、コマンドウィンドウに「次の頂点を指定」と表示されるので、次の頂点をクリック、または、オプションの「Enter キーで終了」で［Enter］キーを押します。
例として、キーボードの［Enter］キーを押します。

8.コマンドウィンドウに「注釈の幅を指定」と表示されるので、値を入力し Enter を押します。
例として、「15」と入力し Enter を押します。

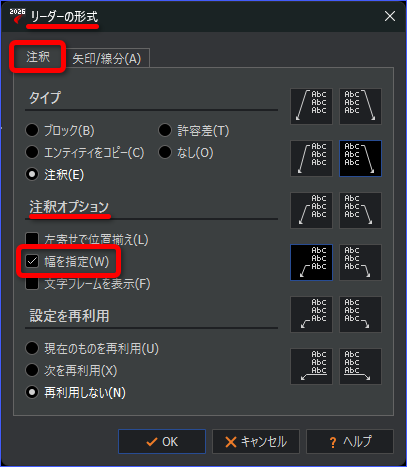

※設定の［注釈オプション］の項目で「幅を指定」にチェックを入れていない場合は表示されない為、手順 9 へ進んでください。

9.コマンドウィンドウに「文字を指定」と表示されるので、文字列を入力し Enter を押します。
例として、「test」と入力し Enter を押します。

10.コマンドウィンドウに「オプション：Enter キーで終了」と表示されるので［Enter］キーを押します。

　

※手順 9 で文字列を入力前に オプションの「エディタ（E）」の「E」と入力し Enter を押すと、文字入力の際［エディタ］が表示されます。

　

矢印を変更し作成できました。

　
