既存のアクティブな［寸法スタイル］を変えずに、一時的に設定変更し寸法を作成したいです。
操作方法を教えてください。
［寸法スタイル］ダイアログの［優先を設定］ボタンから設定できます。
※アクティブな［寸法スタイル］が変更になるまで設定されます。
例として一時的に寸法値の［高さ］を［25］から［50］に変更します。
※ARES 2025 SP0 より寸法スタイル［DIMENSIONSTYLE］コマンドで、［寸法スタイルマネージャー］が表示されるようになりました。
※ARES 2025 以降も［オプション］ダイアログから変更できます。
［寸法スタイルマネージャー］：
1.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。
メニュー

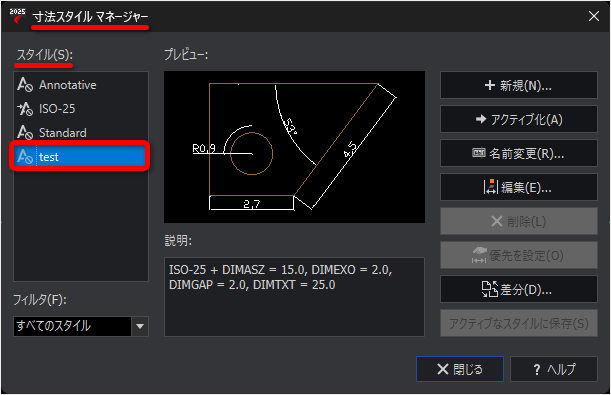

2.［寸法スタイルマネージャー］ダイアログが表示されるので、一時的に変更する［寸法スタイル］を選択します。
例として、「test」を選択します。
3.［アクティブ化］ボタンをクリックします。
※アイコンの表示が変わります。

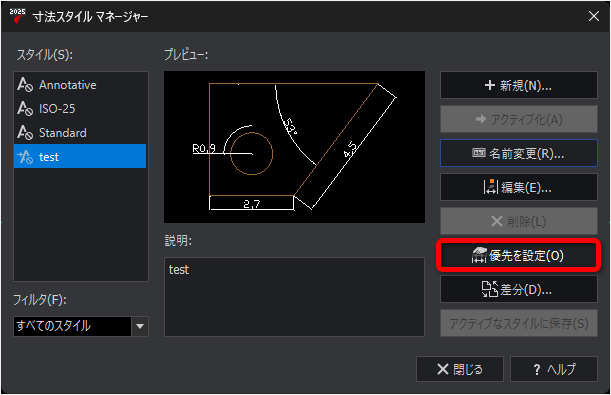

4.［優先を設定］ボタンをクリックします。
5.［アクティブなスタイルをオーバーライド］ダイアログが表示されるので、優先させる項目を設定します。
例として［文字］タブ＞［文字設定］＞［高さ］の値を「25」から「50」に変更します。
6.［OK］ボタンをクリックします。
※再度［寸法スタイルマネージャー］が表示され、手順 3 でアクティブに設定した［寸法スタイル］の［スタイル優先］が作成されています。
7.［閉じる］ボタンをクリックして、［寸法スタイルマネージャー］ダイアログを終了します。
長さ寸法［LINEARDIMENSION］コマンドで新規に寸法を作成すると、
スタイルは同じ［test］ですが、文字の［高さ］が手順 5 で設定した文字高［50］で作成されます。
［オプション］：
1.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。
メニュー
2.一時的に変更する［寸法スタイル］をアクティブにします。
例として［test］を選択します。
※スタイルの表示が変わります。
3.［優先を設定］ボタンをクリックします。
※手順 2で設定した［寸法スタイル］の後ろに＜スタイル優先＞と表示されます。
4.変更したい項目を設定します。
例として［文字］＞［文字設定］の［高さ］を「25」から「50」に変更します。
［適用］ボタンをクリックしてから［OK］ボタンをクリックします。
5.長さ寸法［LINEARDIMENSION］コマンドを実行します。
メニュー
6.コマンドウィンドウに「1本目の補助線を指定」と表示されるので、1本目を指定します。
7.コマンドウィンドウに「2本目の補助線を指定」と表示されるので、2本目を指定します。
※コマンドウィンドウに値を入力しても作成できます。
例として「300」と入力して Enterを押します。
8.「寸法線の位置を指定」と表示されるので、作成したい位置をクリックします。
スタイルは同じ［test］ですが、文字の［高さ］が［50］で作成されます。
※終了するには、別の［寸法スタイル］をアクティブに変更。
または、［削除］ボタンをクリックします。
※ARES 2025 以降の場合は、別の［寸法スタイル］をアクティブに変更してください。
【別の［寸法スタイル］をアクティブにして［優先スタイル］を削除する場合】
［寸法スタイルマネージャー］：
1.別の［スタイル］を選択します。
例として「Standard」を選択します。
2.［アクティブ化］ボタンをクリックします。
3.「このスタイルを設定するとすべてのDimStyle 優先設定は無視されます。続行しますか？」と表示されるので、［破棄］ボタンをクリックします。
手順 2 で設定したスタイルがアクティブに変わり、「test」の［スタイル優先］が削除されました。
［オプション］：
1.別の［スタイル］を選択します。
例として「Standard」を選択します。
2.［アクティブ化］ボタンをクリックします。
3.「別のアクティブなスタイルを設定すると、スタイルの上書き設定が解除されます。継続しますか？」と表示されるので、［はい］ボタンをクリックします。
スタイルの表示がかわり、「test＜スタイル優先＞」が削除されました。
【「スタイル優先」を［削除］ボタンで削除する場合】
［オプション］：
1.削除したい［優先スタイル］を確認して［削除］ボタンをクリックします。
2.「このアクションはスタイルを永続的に削除します。継続しますか？」と表示されるので、［はい］ボタンをクリックします。
元になっていたスタイルがアクティブのまま、［優先スタイル］は削除されます。
［適用］ボタンをクリックしてから［OK］ボタンをクリックしダイアログを終了します。
※［キャンセル］ボタンで閉じてしまうと削除されません。
※優先スタイルを、アクティブなスタイルに上書きする場合は、［アクティブなスタイルに保存］ボタンをクリックします。
［寸法スタイルマネージャー］：
［スタイル優先］が削除されました。
元になっているスタイルを確認すると、［スタイル優先］の設定が保存されています。
［オプション］：
元になっているアクティブなスタイルに保存されます。
優先スタイルは削除されます。
［適用］ボタンをクリックしてから［OK］ボタンをクリックしダイアログを終了します。
新規に寸法スタイルの「test」で寸法を作成すると、文字高「50」で作成されます。
