既存のシートセットで PDF にパブリッシュする方法

製品名
ARES Commander 2023
ARES Mechanical 2023

既存のシートセットで PDF にパブリッシュする方法が知りたいです。
操作方法を教えてください。



下記手順で作成できます。
例としてシートセット「シートセット_test.dst」を使用します。



1.図面シートセットを開く[OPENSHEETSET]コマンドを実行します。

アプリケーションボタン:

シートセットマネージャー:

コマンドの実行方法
リボン

メニュー

2.[図面シートセットを開く]のダイアログが表示されるので、印刷で使用したいシートセットをクリックし[開く]ボタンを押します。
例として「シートセット_test.dst」をクリックします。

[シートセットマネージャー]に選択したシートセットが表示されます。

3.[パブリッシュ]ボタンの[PDFにパブリッシュ]をクリックします。

4.保存先を指定してファイル名を入力し[保存]ボタンを押します。
例として「シートセット_test」と入力します。
※作成されるPDFの名前になります。

5.バッチ印刷実行中のメッセージが右下に表示されます。

[バッチ印刷]ボタンをクリックするとダイアログが表示され[設定]で印刷の進み具合を確認することができます。

6.バッチ印刷が完了すると右下にメッセージが表示されるので、[×]をクリックして閉じます。

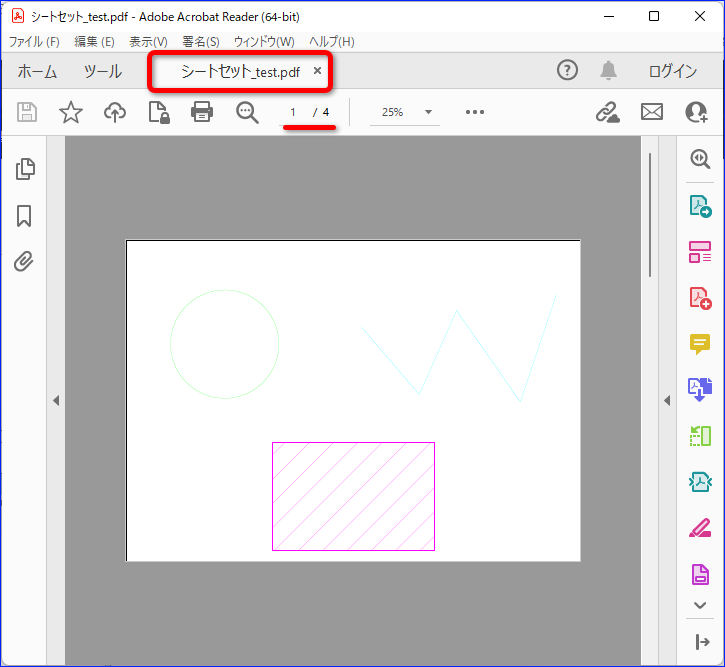

作成できました。



関連FAQ:
シートセットを作成して図面を連続印刷する方法
