既存のハッチングパターンの原点を変更する方法

製品名
ARES Commander 2023/2024/2025
ARES Standard 2023/2024/2025
ARES Mechanical 2023/2024
:regional_indicator_q:

既存のハッチングパターンの原点を変更したいのですが、操作方法を教えてください。



:a:

以下の方法で、ハッチングパターンの原点を変更できます。

1.変更したい既存のハッチングを選択します。

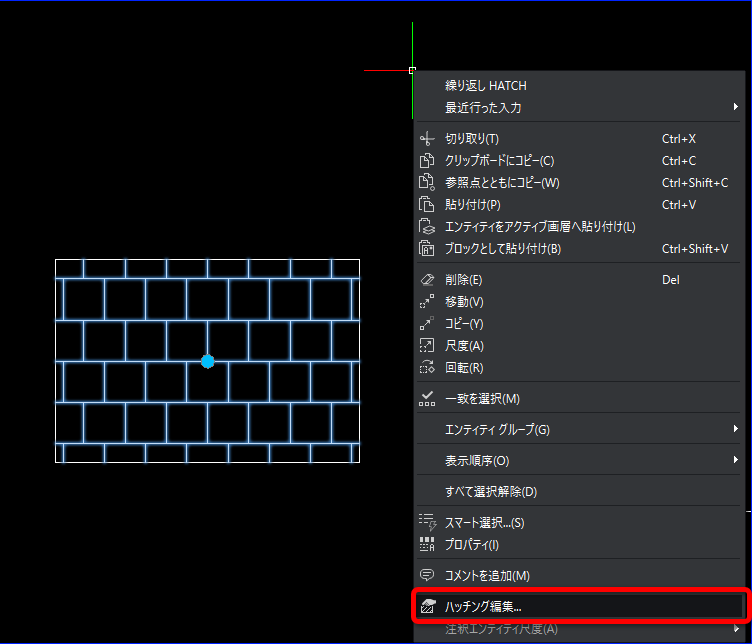

2.右クリックメニューの「ハッチング編集」を選択し、「ハッチングダイアログ」を表示します。

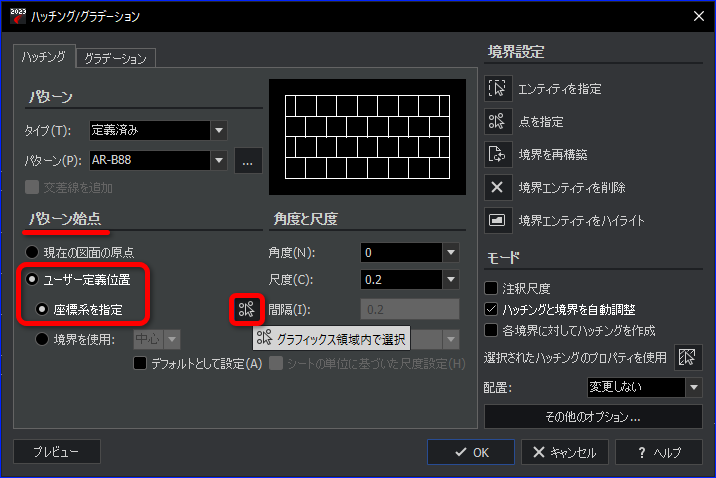

3.「パターン始点」の「ユーザー定義位置」と「座標系を指定」にチェックを入れ、[グラフィックス領域内で選択]ボタンをクリックします。

4.パターンの始点をクリックします。クリックした場所からパターンが開始されます。

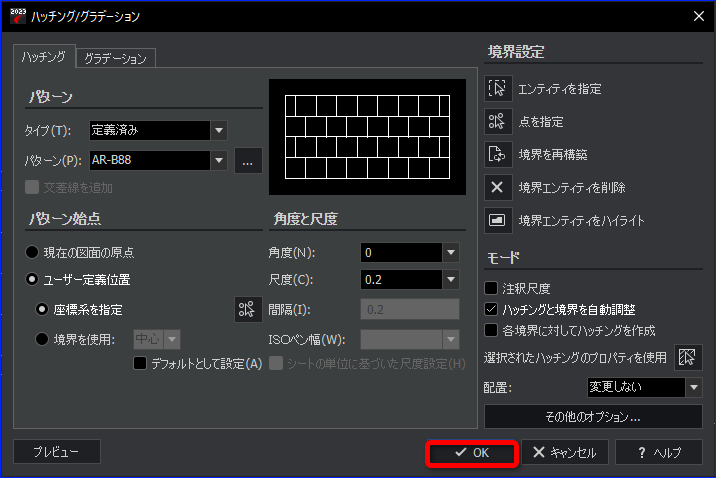

5.ダイアログが表示されますので、[OK]ボタンをクリックし終了します。

ハッチングパターンの原点が変更されました。

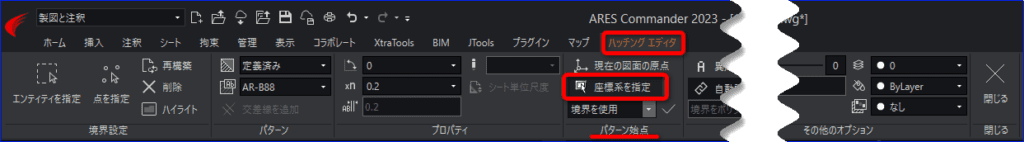

※ARES 2023 からリボン表示の場合、 既存のハッチングをクリックすると、パネルに「ハッチングエディタ」が表示されるようになりました。

1.変更したい既存のハッチングを選択します。

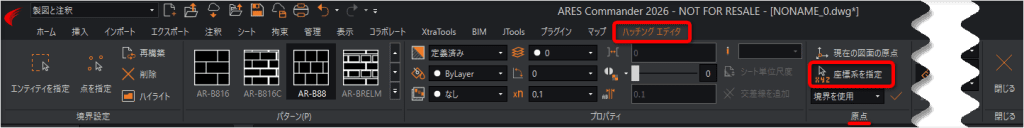

2.[ハッチングエディタ]タブ>[パターン始点]パネル>[座標系を指定]

3.コマンドウィンドウに「点を指定」と表示されるのでパターンの始点をクリックします。
クリックした場所からパターンが開始されます。

ハッチングパターンの原点が変更されました。



検索用キーワード
ハッチング 原点 変更 ハッチング編集 HATCH
