既存のビューポートのビューの位置が重ならないように違うシートでビューポートを作成したいです。
操作方法を教えてください。
モデル：
シート1：
シート1（2）：
下記手順で合わせられます。
1.印刷しない画層をアクティブにします。
例として、画層名「Defpoints」をアクティブにします。
2.基準になる［シート］タブをクリックし表示します。

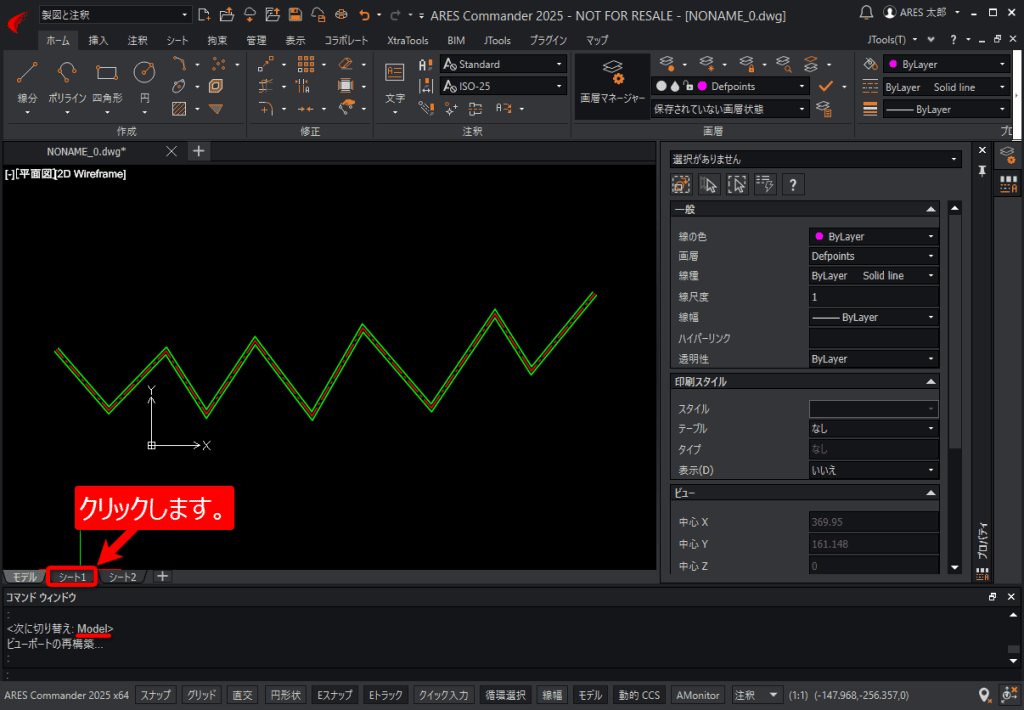

例として、「シート1」をクリックします。
3.四角形［RECTANGLE］コマンドで、基準にするビュータイルと同じ大きさの四角形を作成します。
メニュー
4.コマンドウィンドウに「始点コーナーを指定」と表示されるので、始点コーナーを指定します。
5.コマンドウィンドウに「反対側のコーナーを指定」と表示されるので、手順 4 で指定したコーナーの反対側のコーナーを指定します。
6.ビューポートの図形移動［CHANGESPACE］コマンドを実行します。
メニュー
7.コマンドウィンドウに「エンティティを指定」と表示されるので、手順 5 で作成した四角形を指定し Enter を押します。
※ポリラインを選択します。
※正常に実行されると「１個のエンティティがペーパースペースからモデルスペースに変更されました。」と表示されます。
※［モデル］画面に切り替えると、ビューポートで指定しているビューの位置にポリラインが作成されています。
8.コピー［COPY］コマンドを実行します。
メニュー

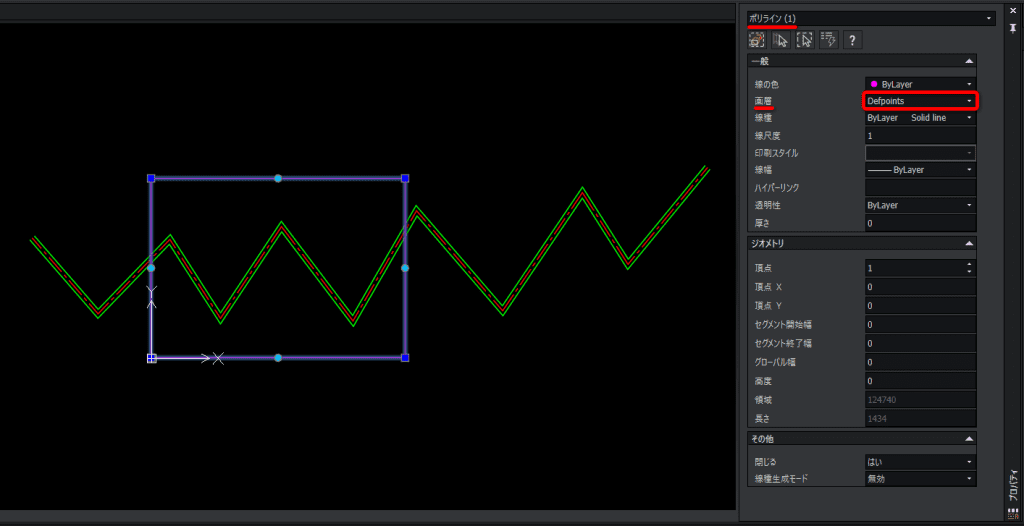

9.コマンドウィンドウに「エンティティを指定」と表示されるので、手順 7 で作成されたポリラインを指定します。

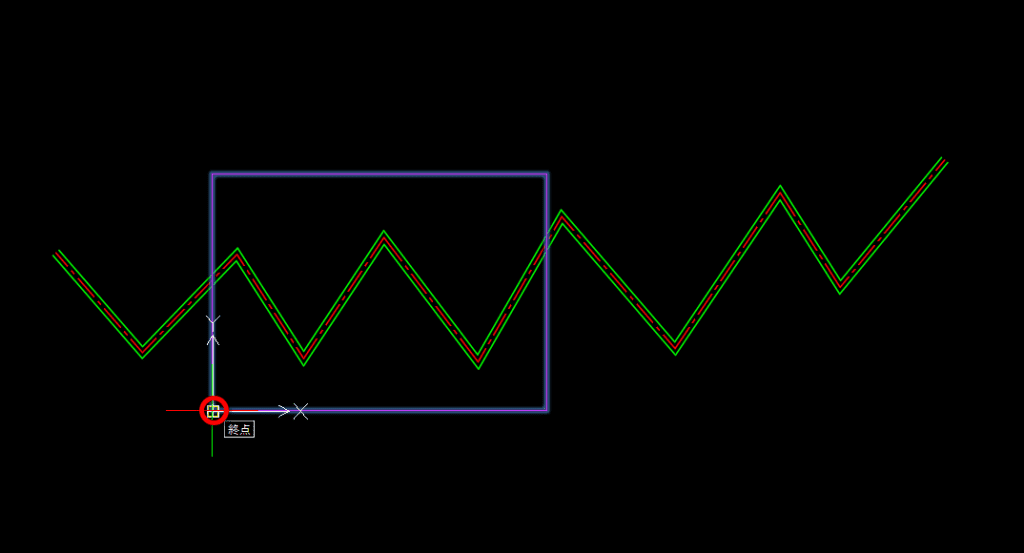

10.コマンドウィンドウに「始点を指定」と表示されるので、手順 7 で作成された四角形の左下「終点」を指定します。

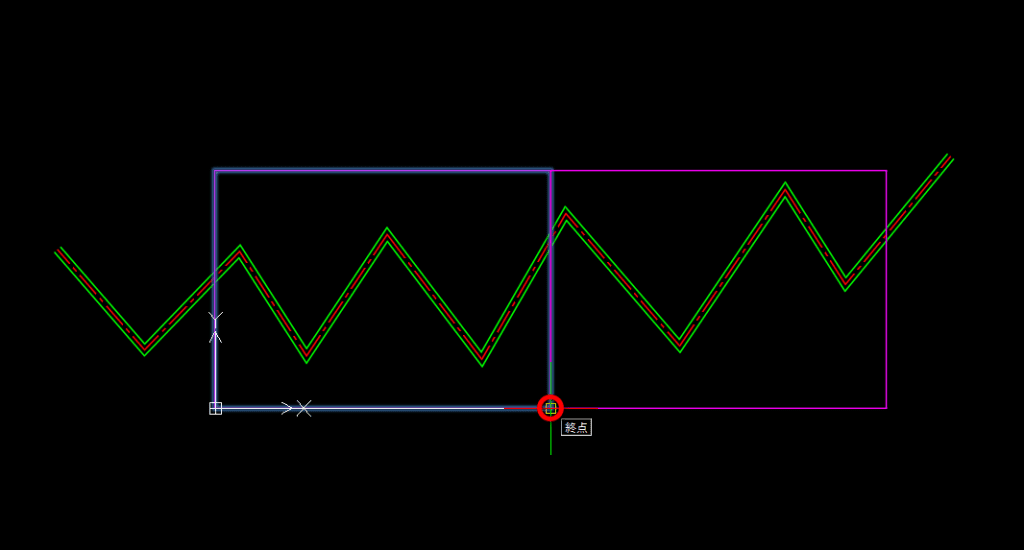

11.コマンドウィンドウに「２つ目の点を指定」と表示されるので、四角形の右下「終点」を指定し Enter を押します。
隣り合う位置にコピーできました。

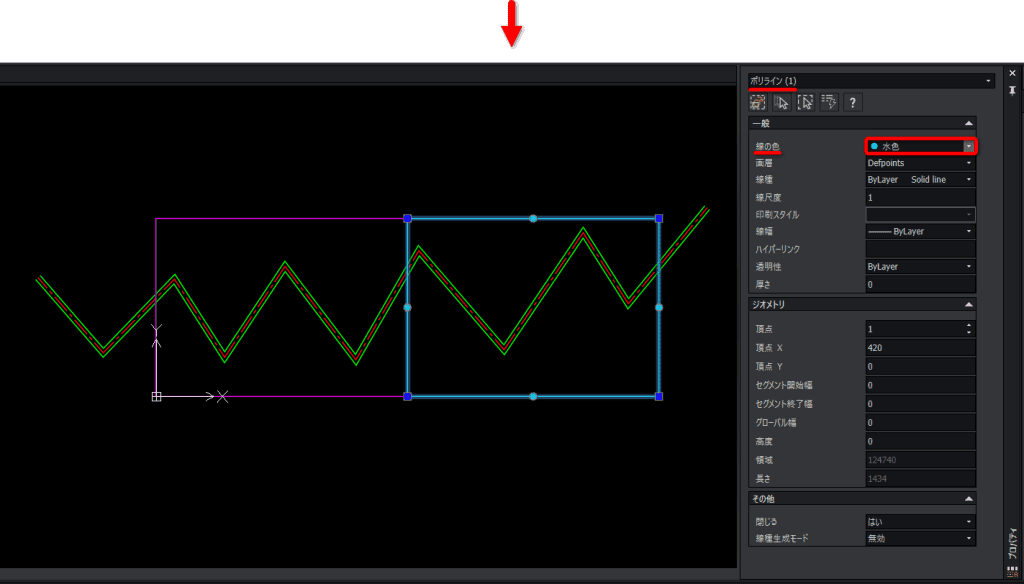

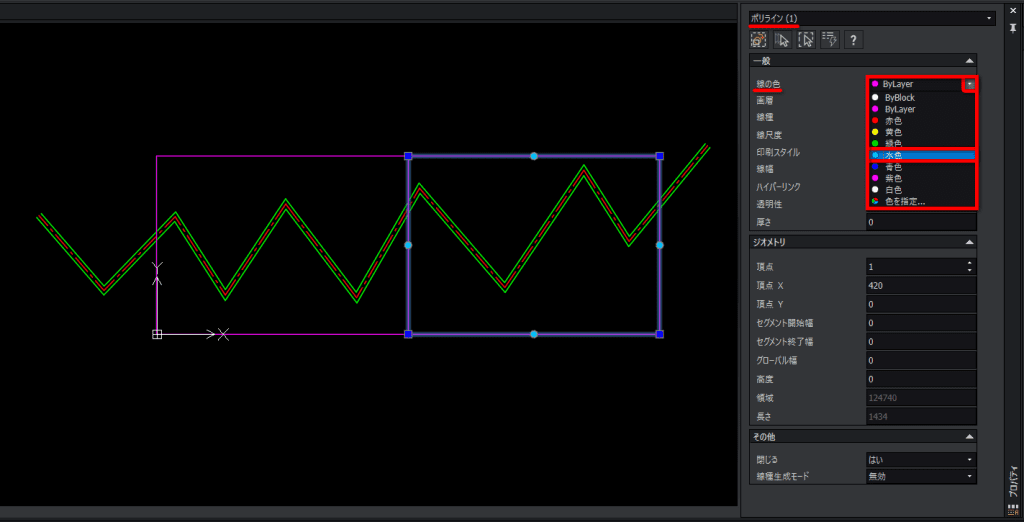

12.手順 11 でコピーした四角形を選択し、［プロパティ］パレットで「線の色」を違う色に変更します。
※例として、「Defpoint」画層を「水色」に変更します。

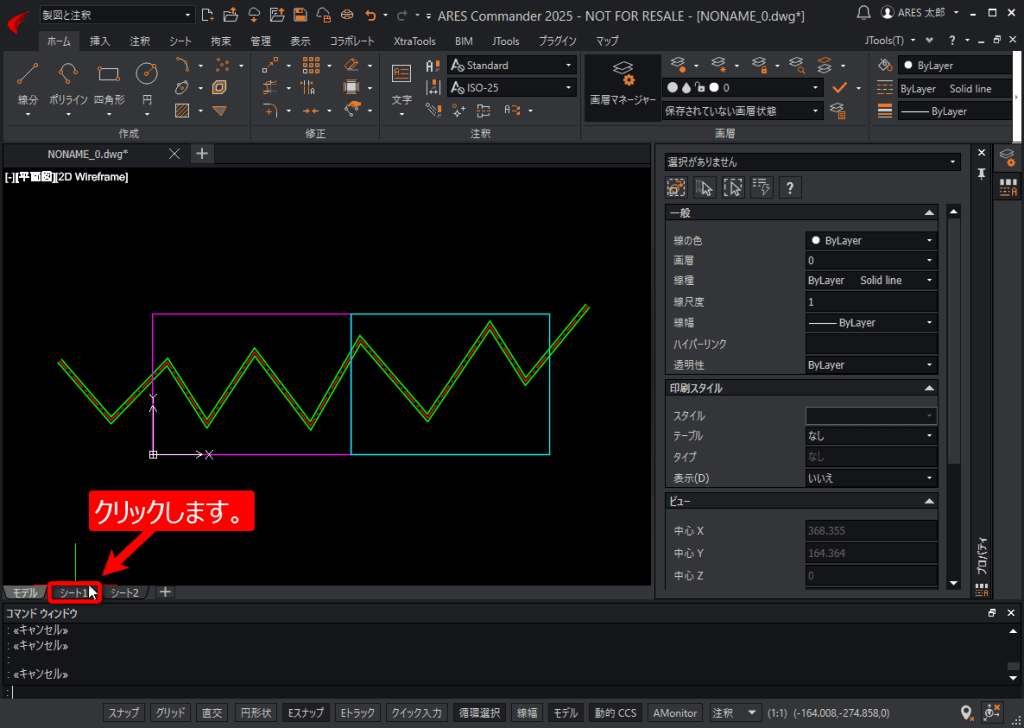

13.基準になる［シート］タブをクリックします。
例として、［シート1］タブをクリックします。
14.［シート］タブ上で右クリックし、メニューの「移動またはコピー」を選択します。
15.［移動／コピー］ダイアログが表示されるので、「シート2」をクリックして［シートのコピー］にチェックを入れます。
※選択した「シート」の前に「シート」のコピーが作成されます。
16.［OK］ボタンを押してダイアログを閉じます。
※指定したシートがコピーされます。
例の場合は、「シート1」のシートが手順 15 で指定した「シート2」の前にコピーされ「シート1（2）」が作成されます。

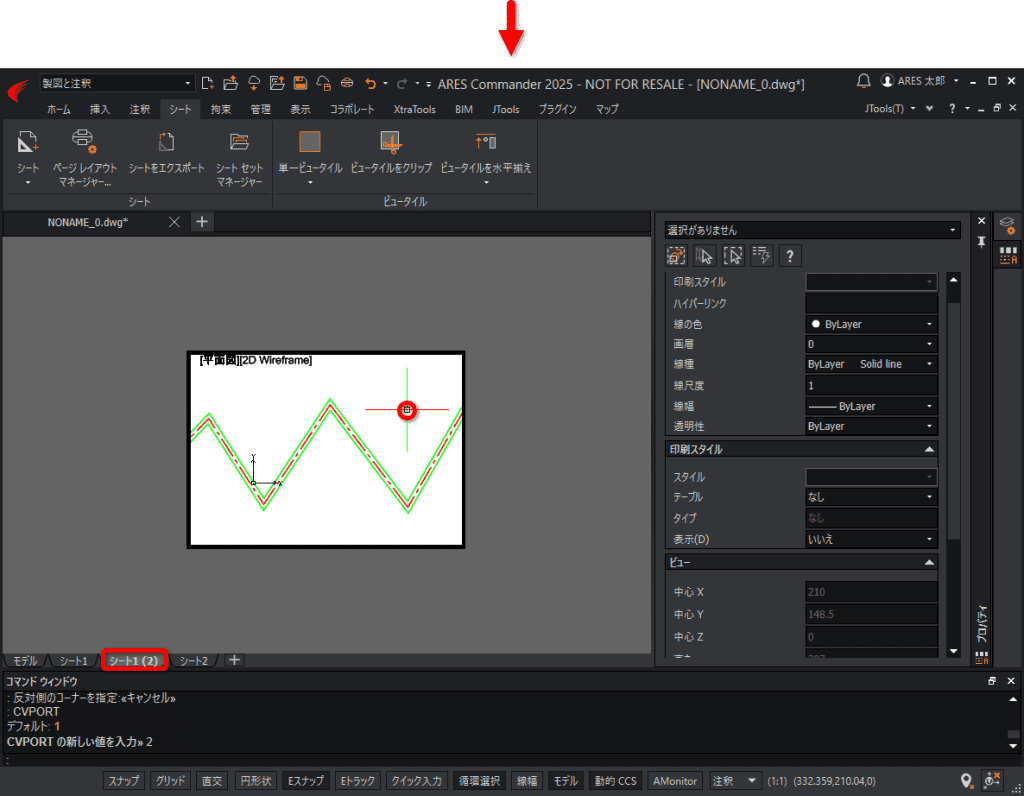

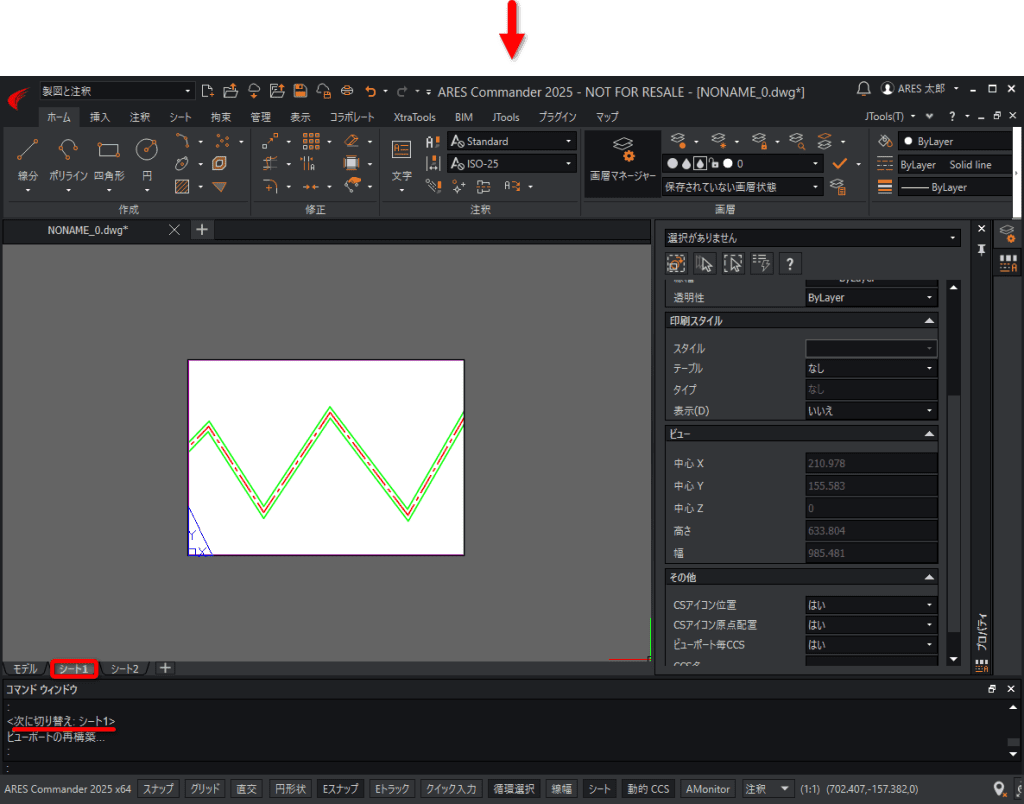

17.手順 16 で作成した［シート］をアクティブにし、ビューポートの内側をダブルクリックして［モデル］空間をアクティブにします。
例として、「シート1（2）」の［モデル］空間をアクティブにします。
※または、ステータスバーの［シート］ボタンをクリックしても切り替わります。
※クリックする毎に［モデル］と［シート］が切り替わります。
18.手順 11 でコピーしたポリラインがすべて表示される位置にビューを移動させます。
19.[ ZOOM] コマンドを実行します。

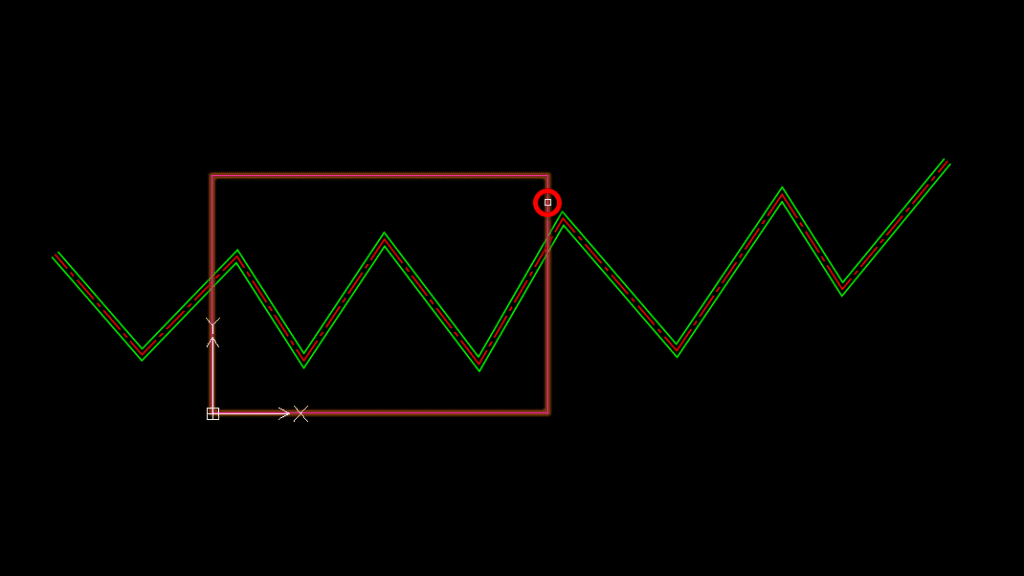

20.コマンドウィンドウに「１つ目のコーナーを指定」と表示されるので、［Shift] キー を押しながら右クリックし一時 Eスナップメニューの「終点」を選択します。
キーボード：
※「終点」を指定できるようになるので、例として、左下「終点」を指定します。
21.コマンドウィンドウに「反対側のコーナーを指定」と表示されるので、再度［Shift] キー を押しながら右クリックし一時 Eスナップメニューの「終点」を選択します。
キーボード：
※「終点」を指定できるようになるので、例として、右上「終点」を指定します。
※ビューの位置が移動します。

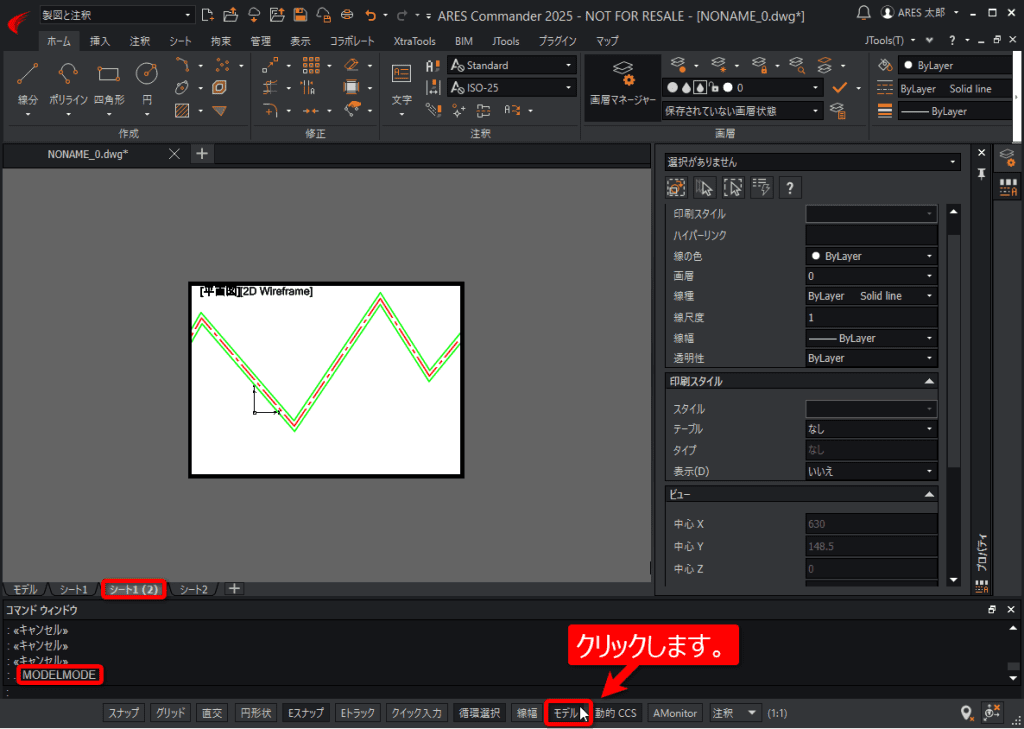

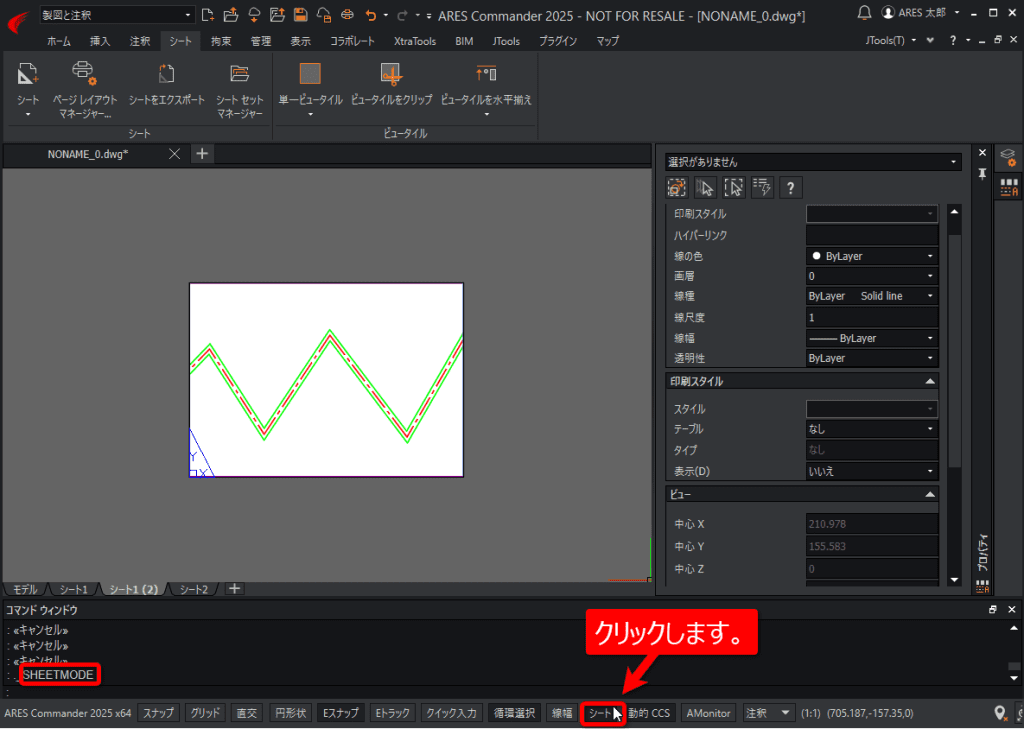

22.［シート］の外側をダブルクリックして［シート］空間をアクティブにします。
※または、ステータスバーの［モデル］ボタンをクリックしても［シート］空間に切り替わります。
※クリックする毎に［モデル］空間と［シート］空間が切り替わります。
作成できました。
