既存のブロックを[要素セット]の[回転セット]で[カスタムブロック]に変更する方法

製品名
ARES Commander 2024
ARES Mechanical 2024

既存のブロックを[要素セット]の[回転セット]で[カスタムブロック]に変更する方法が知りたいです。
操作方法を教えてください。



下記手順で作成できます。

例として、ブロック名「椅子」を使用します。



1.[カスタムブロック]に変更したい既存ブロックを選択しダブルクリックします。
例として[椅子]ブロックを選択します。

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

2.[ブロック編集]エディタが表示されるので、[要素セット]メニューの[回転セット]をクリックします。

コマンドの実行方法
リボン

メニュー

3.コマンドウィンドウに「基点を指定」と表示されるので、基点をクリックします。

4.コマンドウィンドウに「要素の半径を指定」と表示されるので、ブロックの上部の中点をクリックします。

5.コマンドウィンドウに「デフォルト回転角度を指定」と表示されるので全体の角度として「360」と入力して Enter を押します。

6.ラベル位置を指定」と表示されるので、ラベルを表示させる任意点をクリックします。

グリップが1つ表示され、感嘆符「!(エクスクラメーションマーク)」のあるアイコンが表示されます。

※正常に設定が完了すると、感嘆符は表示されなくなります。

7.アイコン上で右クリックし、[アクティビティ選択セット]の「新規選択セット」をクリックします。

8.コマンドウィンドウに「回転するエンティティを指定」と表示されるので、ブロック全体を指定し Enter を押します。

※窓選択や交差選択、エンティティをクリックでも選択できます。

正常に設定が終了すると、アイコンの感嘆符「!(エクスクラメーションマーク)」が表示されなくなります。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

※値を指定して回転することも出来ます。

関連FAQ:
ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法①
ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法②
ストレッチを付加した[カスタムブロック]で、一覧(テーブル)を表示して数値を指定する方法

9.正常に指定できたら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

10.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

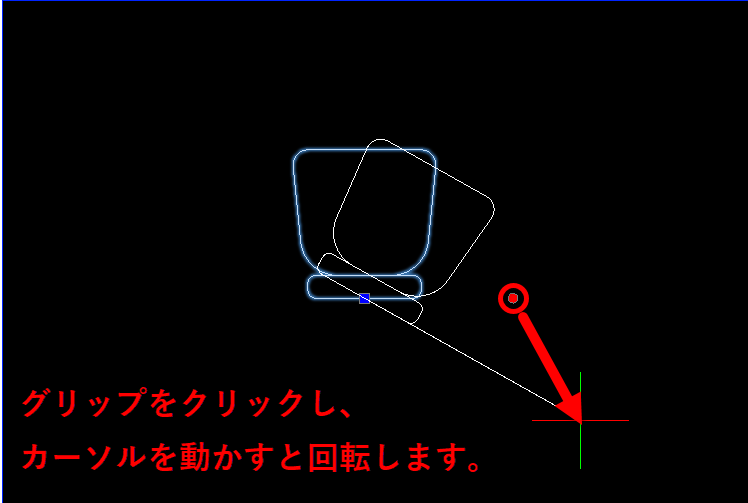

グリップをクリックし、カーソルを動かすと回転します。



関連 FAQ:
CBCONVERT コマンドが使用できない
既存ブロックを[カスタムブロック]に変更したい(尺度変更の機能を付加)
既存ブロックを[カスタムブロック]に変更したい(連続複写[パターン複写]機能を付加)
既存ブロックを[カスタムブロック]に変更したい(連続複写[XYパターン]機能を付加)
既存ブロックを[カスタムブロック]に変更したい(ミラー機能を付加)
既存ブロックを[カスタムブロック]に変更したい(ストレッチ機能を付加)
既存のブロックを[カスタムブロック]に変更したい(表示機能を付加)
既存のブロックを[カスタムブロック]に変更したい(位置合わせ機能を付加)
既存のブロックを[カスタムブロック]に変更したい(回転機能を付加)
