既存のブロックを[要素セット]の[線形ストレッチ]で[カスタムブロック]に変更する方法

製品名
ARES Commander 2024/2025
ARES Mechanical 2024

既存のブロックを[要素セット]の[線形ストレッチ]で[カスタムブロック]に変更する方法が知りたいです。
操作方法を教えてください。





[要素セット]の[線形ストレッチ]は、1方向のみ直線状にストレッチできます。

下記手順で作成できます。
例として既存の[ボルト]ブロックを[カスタムブロック]に変更します。

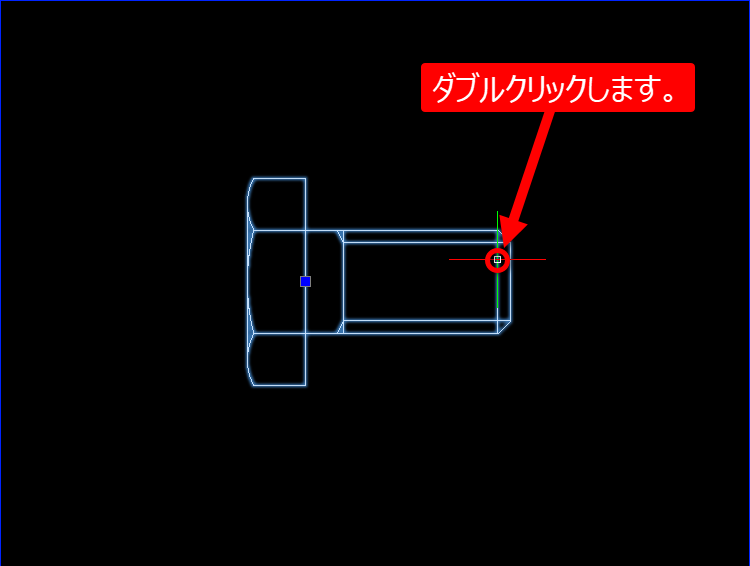

1.[カスタムブロック]に変更したい既存ブロックを選択しダブルクリックします。

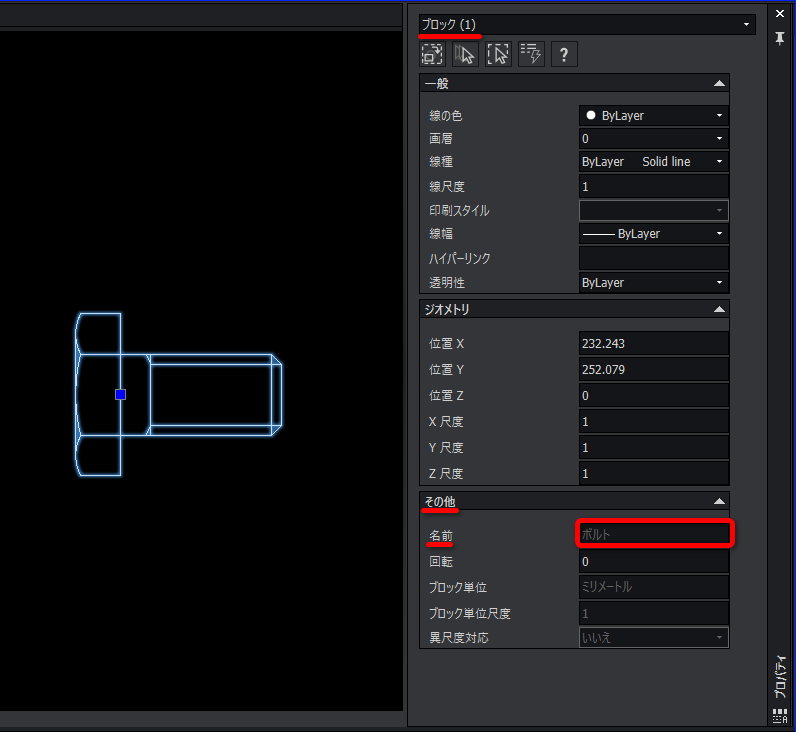

例として[ボルト]ブロックを選択します。

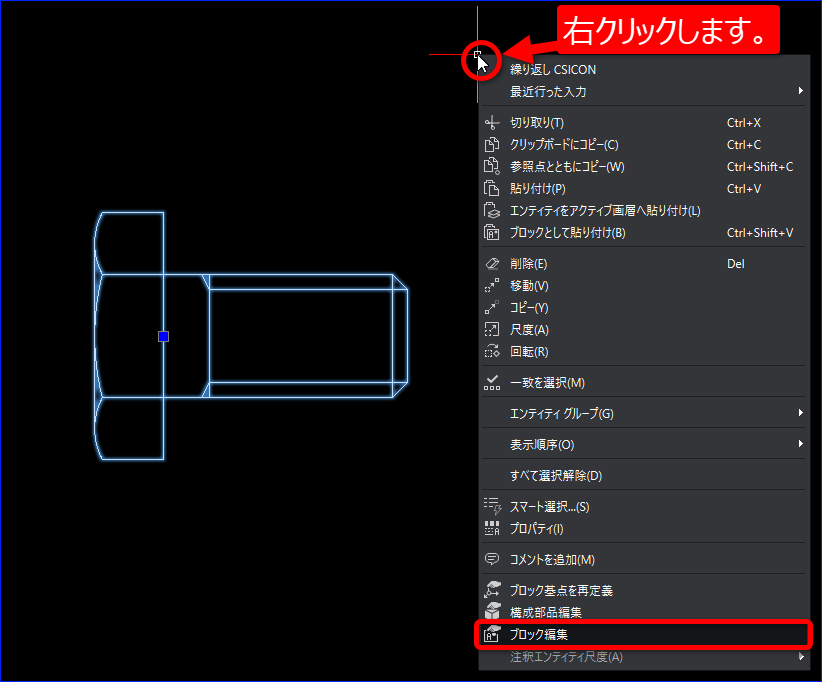

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

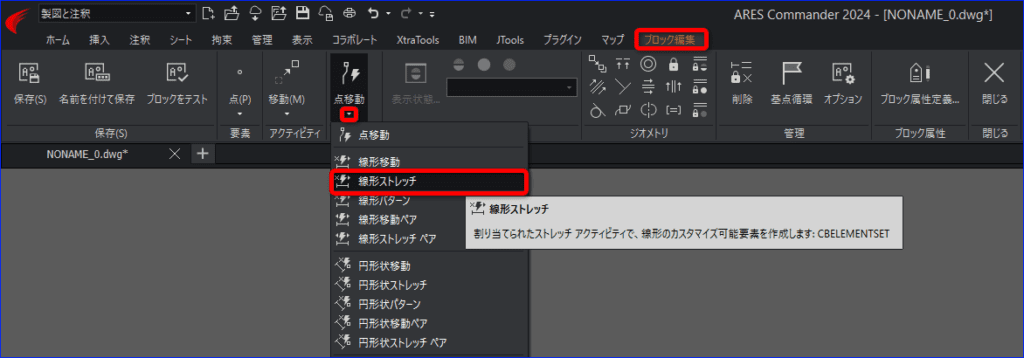

2.[ブロック編集]エディタが表示されるので、[要素セット]メニューの[線形ストレッチ]をクリックします。

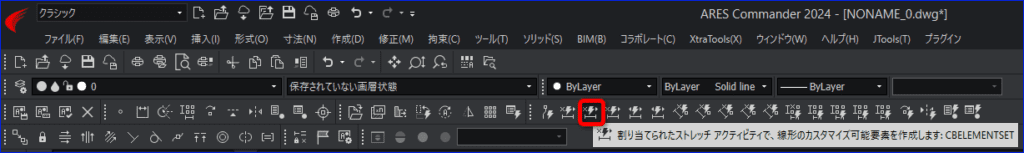

コマンドの実行方法
リボン

メニュー

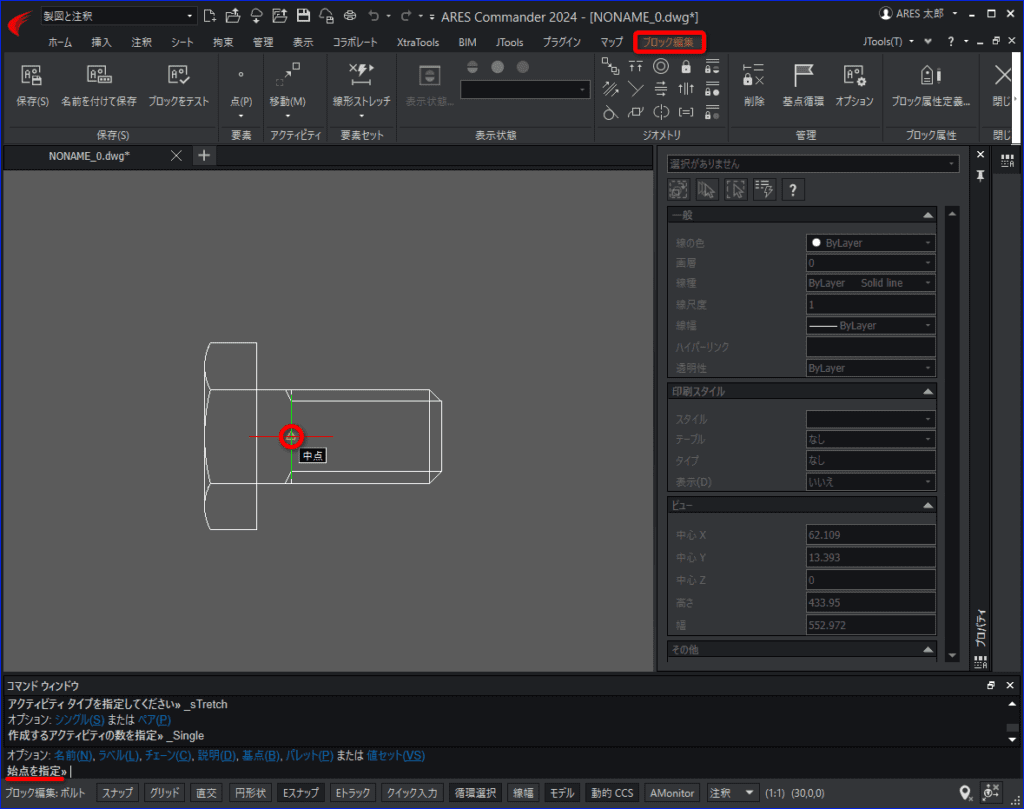

3.コマンドウィンドウに「始点を指定」と表示されるので、ストレッチの始点をクリックします。

4.コマンドウィンドウに「終点を指定」と表示されるので、終点を指定します。
例として「ボルトの右端の中点」を指定します。

5.コマンドウィンドウに「ラベル位置を指定」と表示されるので、図形と重ならない任意点をクリックします。

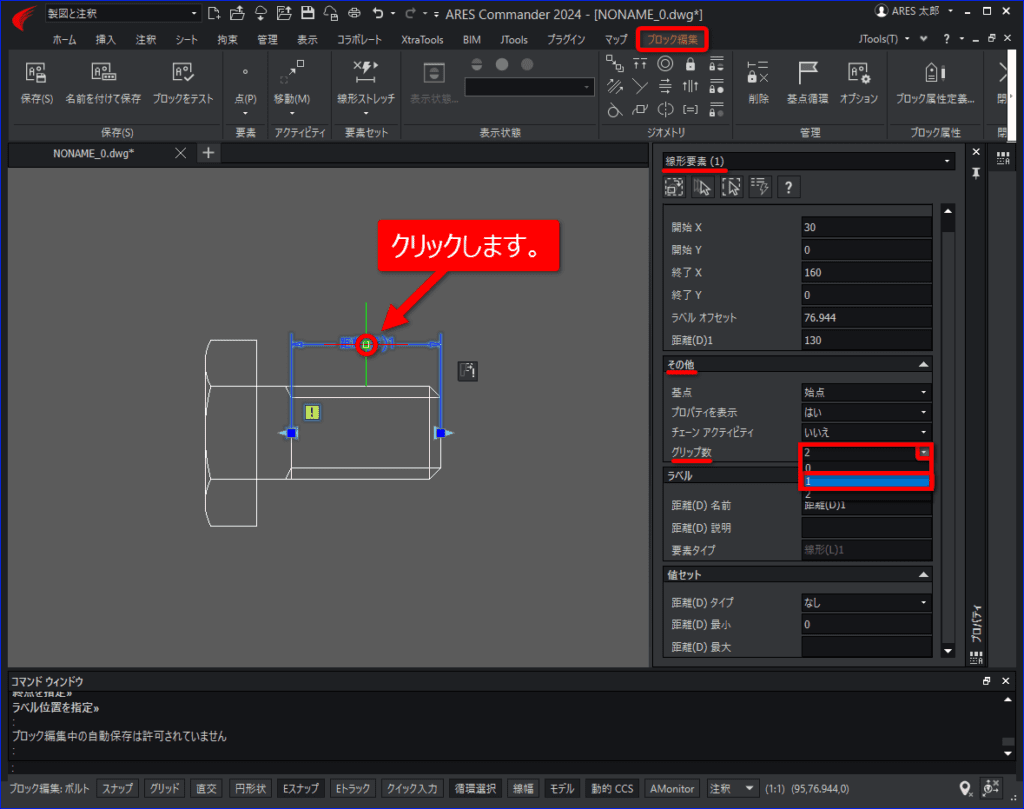

6.「要素」をクリックし、グリップ数を「1」に変更します。

グリップ(水色の矢印)が1つ表示され、

感嘆符「!(エクスクラメーションマーク)」のあるアイコンが表示されます。

※正常に設定が完了すると、感嘆符は表示されなくなります。

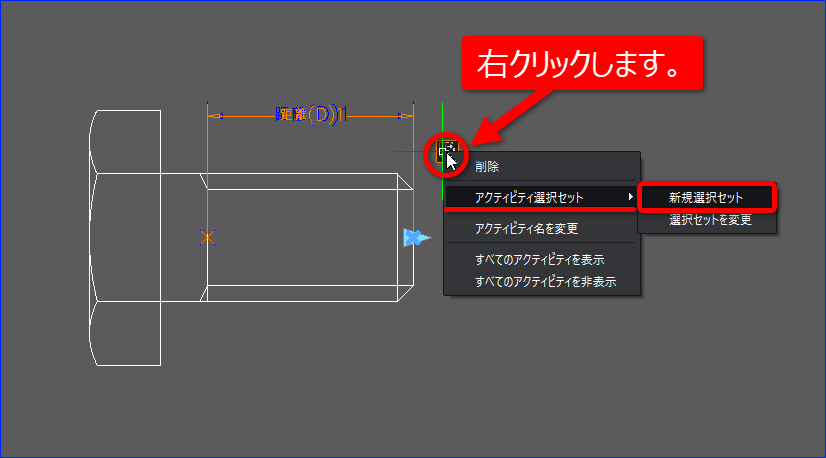

7.アイコン上で右クリックし、[アクティビティ選択セット]の「新規選択セット」をクリックします。

8.コマンドウィンドウに「ストレッチフレームの1つ目のコーナーを指定」と表示されるので、1つ目のコーナー(右上)を指定します。

9.コマンドウィンドウに「ストレッチフレームの2つ目のコーナーを指定」と表示されるので、2つ目のコーナー(左下)を指定します。

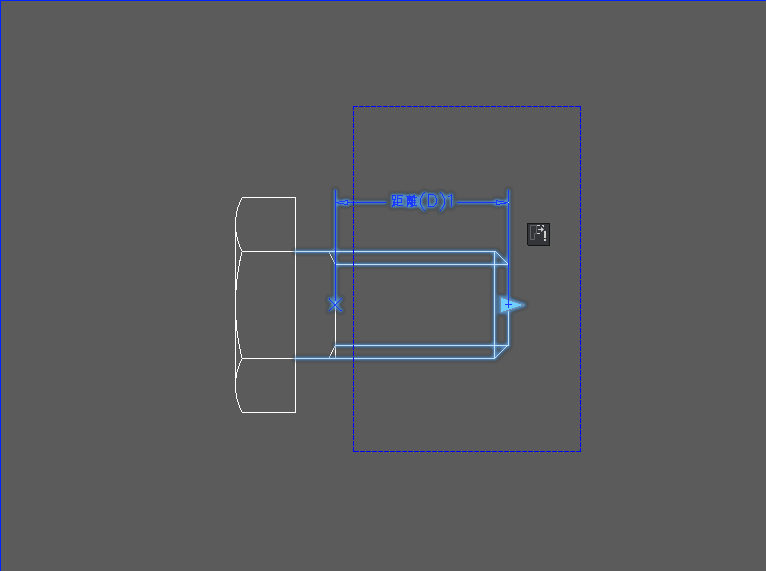

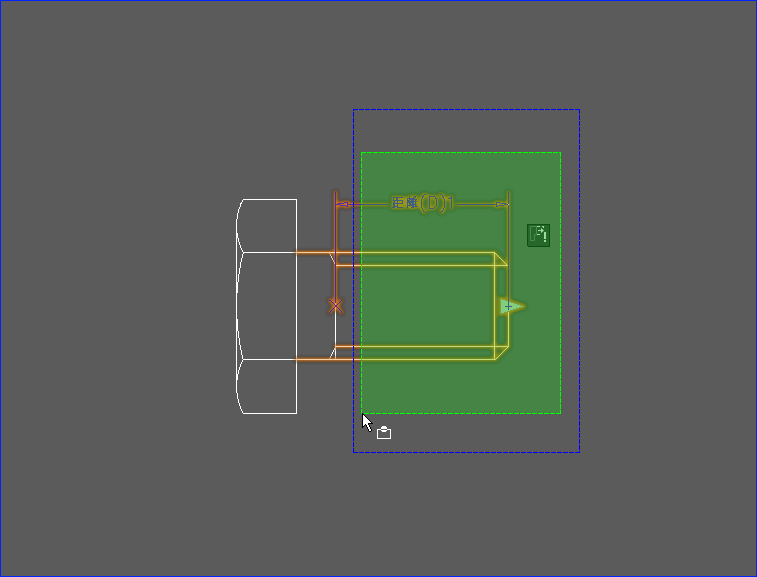

10.コマンドウィンドウに「ストレッチするエンティティを指定」と表示されるので、手順 9 で作成したストレッチフレームの内側に、ストレッチさせる箇所を交差するように囲みます。
※交差選択(右上から左下へ選択)で要素を選択するように囲みます。

選択できたら、Enter を押します。

※アイコンの感嘆符「!(エクスクラメーションマーク)」が表示されなくなりました。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

11.正常に指定できたら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

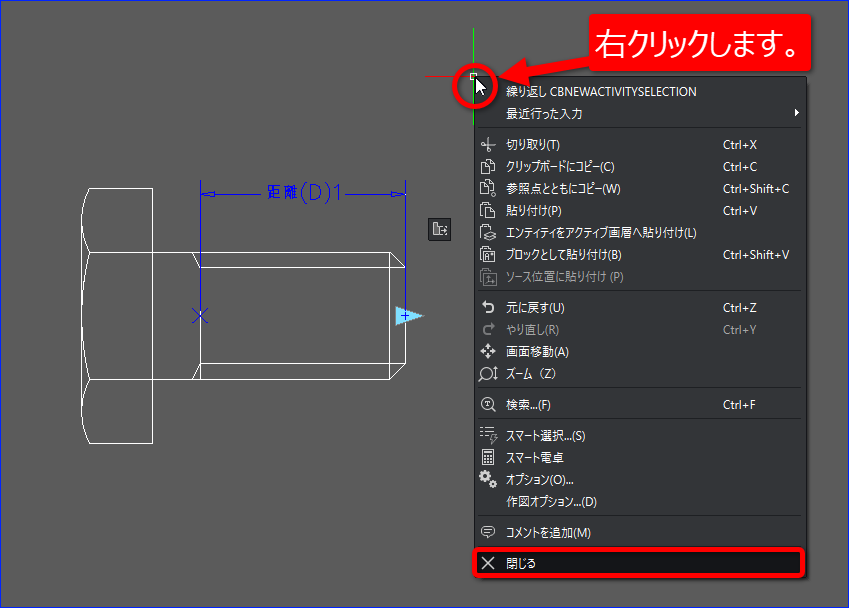

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

12.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

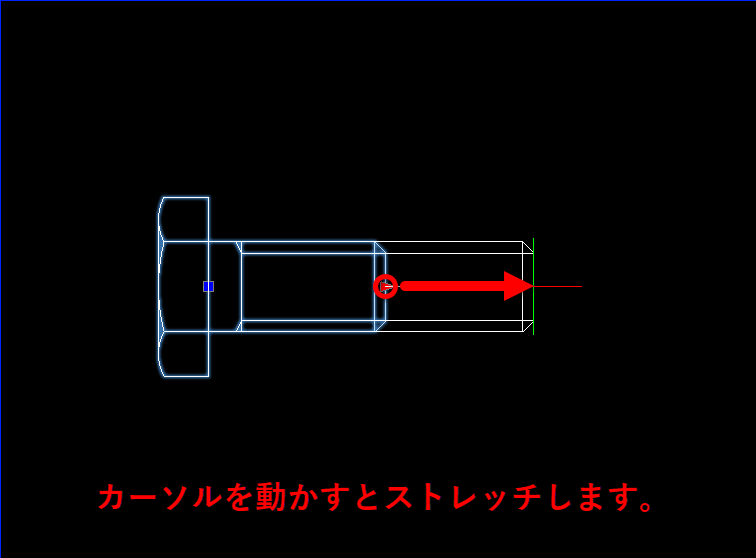

グリップ(水色の矢印)をクリックしマウスを動かすとストレッチされます。
例の場合は右側にストレッチされます。

ストレッチができました。

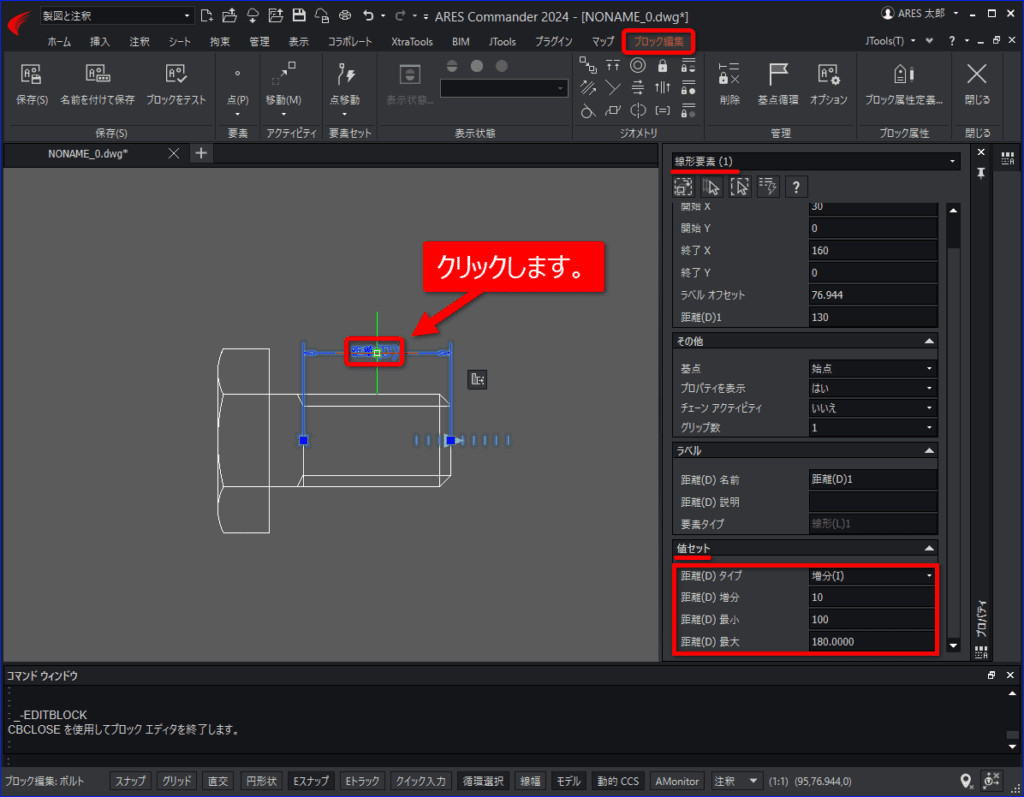

※[ブロック編集]エディタの[プロパティ]パレットから[値セット]で値を指定すると決まった値でストレッチできます。

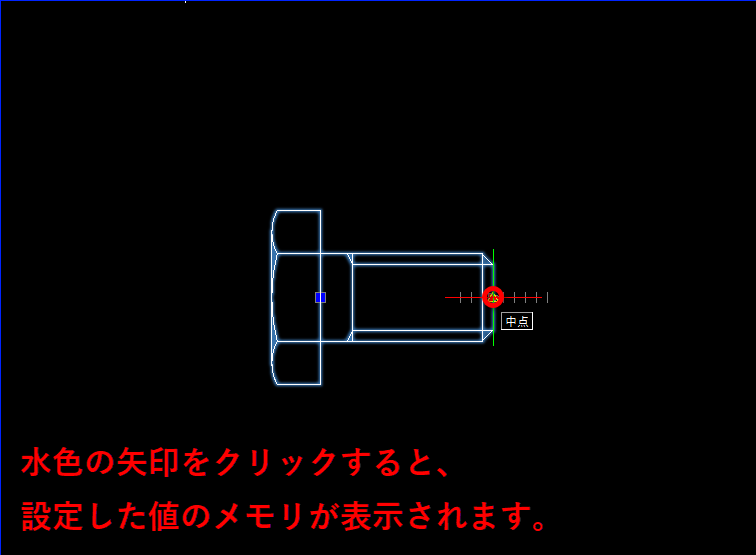

※指定した値の距離のメモリが表示されます。

変更したいメモリの位置までカーソルを動かしてクリックすると、設定した値で作成できます。

作成できました。
