既存のブロックを[要素セット]の[線形移動]で[カスタムブロック]に変更する方法

製品名
ARES Commander 2024
ARES Mechanical 2024

既存のブロックを[要素セット]の[線形移動]で[カスタムブロック]に変更する方法が知りたいです。
操作方法を教えてください。

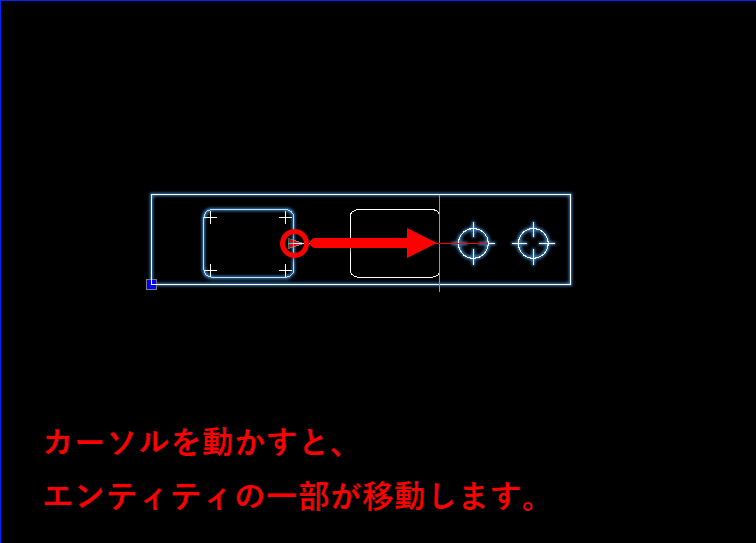

[要素セット]の[線形移動]は、1方向のみ直線状に移動できます。
※ブロックの一部のみ移動することもできます。
例の場合は、ブロックの一部(キッチンのシンク部分)が右方向に移動します。
※移動する方向は変更できます。



下記手順で作成できます。

例として、ブロック名「キッチン」の一部(シンク部分)が移動する[カスタムブロック]に変更します。



1.変更したいブロックをダブルクリックします。
例としてブロック名「キッチン」を選択します。

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

2.[ブロック編集]エディタが表示されるので、[要素セット]メニューの[線形移動]をクリックします。

コマンドの実行方法
リボン

メニュー

3.コマンドウィンドウに「始点を指定」と表示されるので、始点を指定します。
例として「シンク左側の中点」を指定します。

4.コマンドウィンドウに「終点を指定」と表示されるので、終点をクリックします。
例として「シンク右側の中点」を指定します。

5.コマンドウィンドウに「ラベル位置を指定」と表示されるので、ブロックエンティティに重ならない任意点をクリックします。

6.「要素」をクリックし、グリップ数を「1」に変更します。

グリップ(水色の矢印)が1つ表示され、

感嘆符「!(エクスクラメーションマーク)」のあるアイコンが表示されます。

※正常に設定が完了すると、感嘆符は表示されなくなります。
※アイコンの位置は変更できます。

7.アイコン上で右クリックし、[アクティビティ選択セット]の「新規選択セット」をクリックします。

8.コマンドウィンドウに「アクティビティの選択セットを指定」と表示されるので、移動させたいエンティティを指定し Enter を押します。
例として「シンク」をクリックします。

※アイコンの感嘆符「!(エクスクラメーションマーク)」が表示されなくなりました。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

9.正常に指定できたら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

10.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

グリップ(水色の矢印)をクリックし、カーソルを動かし任意点をクリックすると移動します。

移動できました。

※手順 3で指定した「始点」の外側には移動しません。

始点外方向(例の場合は左方向)に移動させるには、手順 3から手順 4 の「始点」と「終点」を変更するか、

グリップ(水色の矢印)が2つ表示される、「要素セット」の「線形移動ペア」に変更してください。
関連 FAQ:既存のブロックを[要素セット]の[線形移動ペア]で[カスタムブロック]に変更する方法
