既存の寸法の文字幅を変更したい

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

既存の寸法の文字幅を変更したいです。
操作方法を教えてください。

下記手順で変更できます。



1.文字編集「EDITANNOTATION(DDEDIT)]コマンドを実行します。

2.コマンドウィンドウに「注釈を指定」と表示されるので、変更したい寸法文字をクリックします。

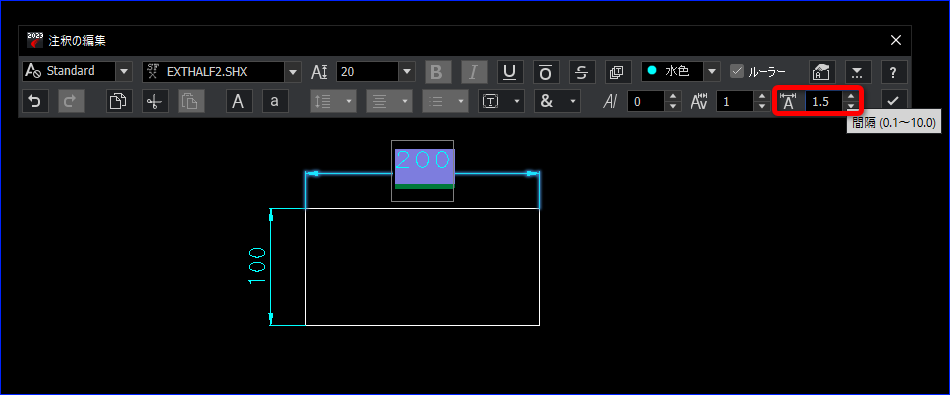

3.テキストエディタが表示されるので、再度文字の値をクリックし文字の値の背景に緑色のラインが表示されたら

幅係数の値を変更します。

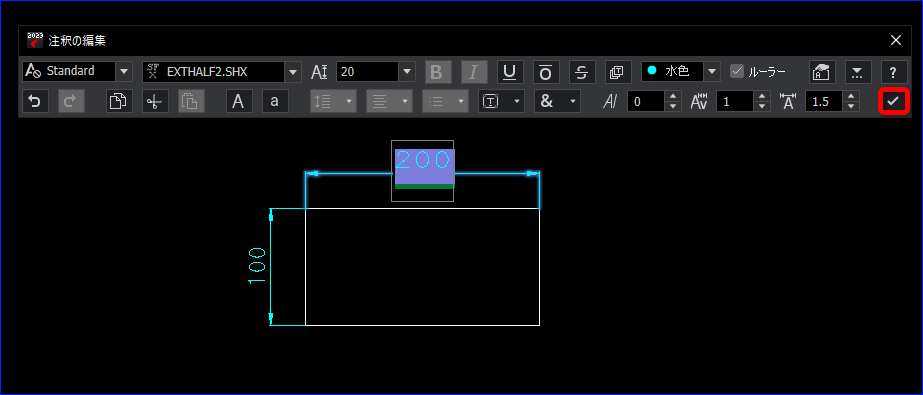

4.[注釈を作成]ボタンをクリックします。

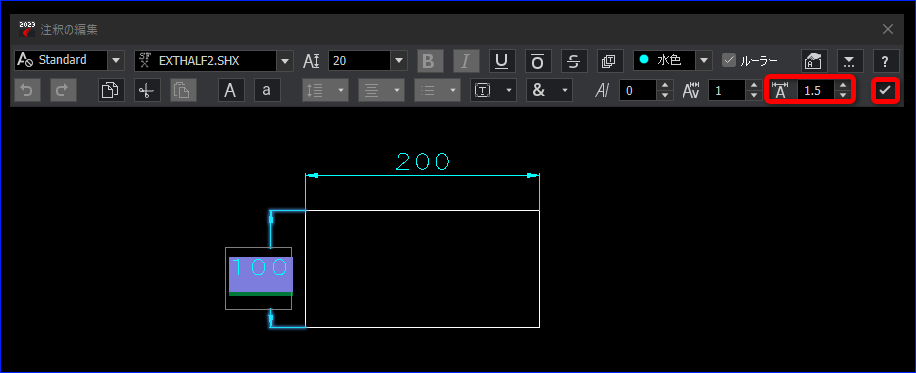

5.手順 2から手順 4を繰り返し、全ての値が変更できたら、Enter を押します。

変更できました。



※寸法の値をダブルクリックで編集するには、CUI[CUSTOMIZE]コマンドから設定できます。

関連FAQ:寸法値をダブルクリックで編集できるようにしたい



検索キーワード
DDEDIT EDITANNOTATION TEXTEDIT 文字編集 テキストエディタ
