既存の文字などの注釈エンティティの表示順序を一括で前面に移動したい

製品名
ARES Commander 2024 SP1
ARES Standard 2024 SP1

複数ある文字などの注釈エンティティの表示順序を一括で前面に移動したいです。
操作方法を教えてください。



ARES 2024 SP1から[TEXTTOFRONT]コマンドが使用できるようになりました。
コマンドを実行すると、既存の文字エンティティが一括で表面へ移動します。

例として、ハッチングが表面に表示され、

背面に「文字」エンティティ、「寸法」エンティティ、「引出線」エンティティが作成されている図面を使用します。



1.[TEXTTOFRONT]コマンドを実行します。
※エンティティを選択しなくても、すべて変更されます。

【[文字を前面に移動]の場合】

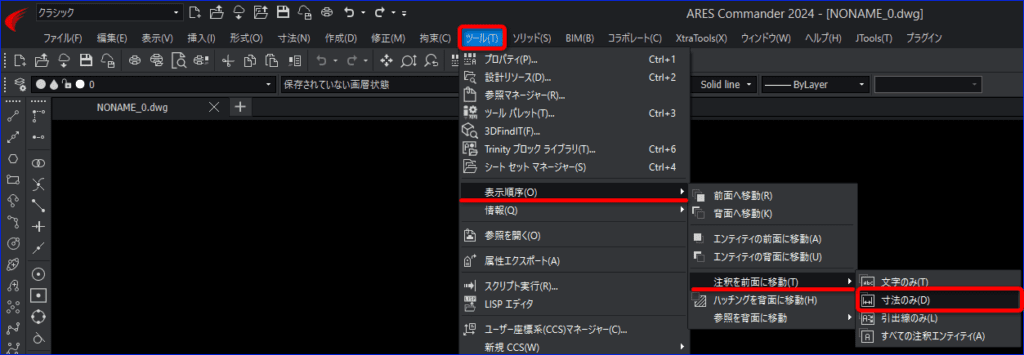

コマンドの実行方法
リボン

メニュー

文字のみ表面に移動しました。

【[寸法を前面に移動]の場合】

コマンドの実行方法
リボン

メニュー

寸法エンティティのみ前面に移動しました。

【[引出線を前面に移動]の場合】

コマンドの実行方法
リボン

メニュー

引出線エンティティのみ前面に移動しました。

【[すべての注釈を前面に移動]の場合】

コマンドの実行方法
リボン

メニュー

すべての注釈エンティティが前面に移動しました。

※コマンドウィンドウにコマンドを直接入力した場合は、手順 2 へ進んでください。

2.コマンドウィンドウに「オプションを指定」と表示されるので、オプションを選択し Enter を押します。
例として「文字(T)」の「T」と入力します。

文字エンティティが表面に表示されました。

※オプションの「寸法(D)」の「D」と入力した場合、「寸法」エンティティのみが前面に移動します。

※オプションの「引出線(Leaders)」の「L」と入力した場合、「引出線」エンティティのみが前面に移動します。

※オプションの「すべて(A)」の「A」と入力した場合、文字エンティティや寸法のエンティティ、引出線エンティティが作成されている場合はすべてのエンティティが前面に移動します。



関連 FAQ:既存のハッチングの表示順序を一括で背面に変更したい



検索キーワード
TEXTTOFRONT 表示順序 文字 注釈 一括 前面 移動 表面 強制
