既存ハッチングの内側にある文字の背景にもハッチングを作成したいです。
操作方法を教えてください。



下記手順で作成できます。

※ARES 2023 からリボン表示の場合は、[ハッチングエディタ]が表示されます。

※[ハッチング]ダイアログを表示する場合は、ハッチング[HATCH]コマンドを実行後にコマンドウィンドウにオプションの[設定(T)]の「T」と入力し Enter を押します。

※[ハッチングエディタ]から作成する場合は、【[ハッチングエディタ]から変更する場合】に進んでください。



既存のハッチングを変更する場合は、ハッチングをクリックして右クリックメニューの[ハッチング編集]、もしくは[ハッチングエディタ]から変更してください。



【[ハッチング編集]から変更する場合】

1.変更したいハッチングをクリックし ます。

2.右クリックメニューの[ハッチング編集]をクリックします。

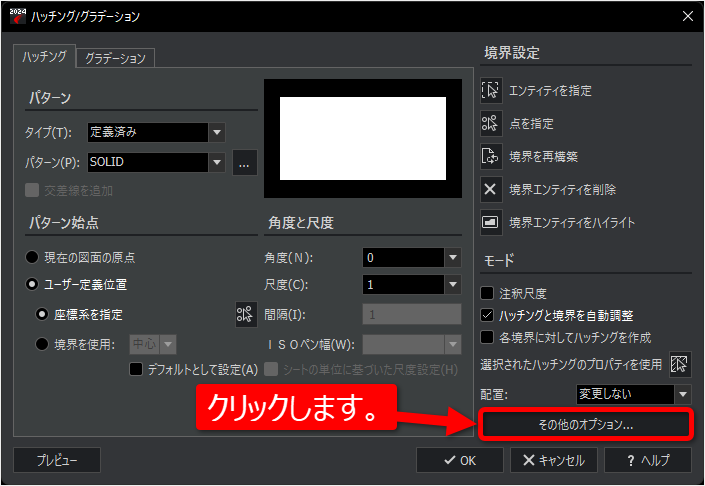

3.[ハッチング]ダイアログが表示されるので、[その他のオプション]ボタンをクリックします。

4.[追加オプション]ダイアログが表示されるので、[表示]の「無視」を選択し[OK]ボタンをクリックします。

5.[ハッチング]ダイアログが表示されるので、[OK]ボタンをクリックしてダイアログを閉じます。

文字の背景にもハッチングが作成できました。



【[ハッチングエディタ]から変更する場合】

1.変更したいハッチングをクリックし ます。

2.[ハッチングエディタ]の[配置]パネル[表示]の項目を「無視」に変更します。

文字の背景にもハッチングが作成できました。



関連 FAQ:
ハッチングの作成方法
ハッチング[HATCH]コマンドで塗りつぶし[SOLID]にする方法
ハッチングの内側にある文字の背面のハッチングを抜きたい
