既存ブロックを［カスタムブロック］に変更し、尺度変更の機能を追加したいです。
操作方法を教えてください。
下記手順で作成できます。

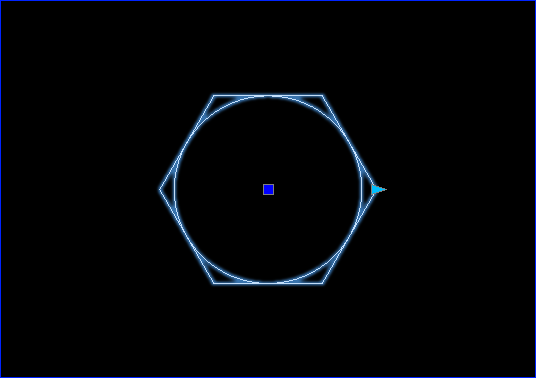

例として既存の「Nut」ブロックを［カスタムブロック］に変更します。
1.［カスタムブロック］に変更したい既存ブロックを選択しダブルクリックします。
例として「Nut」ブロックを選択します。
※またはブロックを選択した後に右クリックし、メニューの［ブロック編集］をクリックします。
2.［ブロック編集］エディタが表示されるので、［要素］メニューの［線形］をクリックします。
メニュー
3.コマンドウィンドウに「始点を指定」と表示されるので、始点をクリックします。
例として「円の中心」をクリックします。
4.コマンドウィンドウに「終点を指定」と表示されるので、終点をクリックします。
例として六角形の右端をクリックします。
5.コマンドウィンドウに「ラベル位置を指定］と表示されるので、任意点をクリックします。
6.コマンドウィンドウに「グリップ数を指定」と表示されるので、ブリップの数を指定し Enter を押します。
例として「1」と入力します。

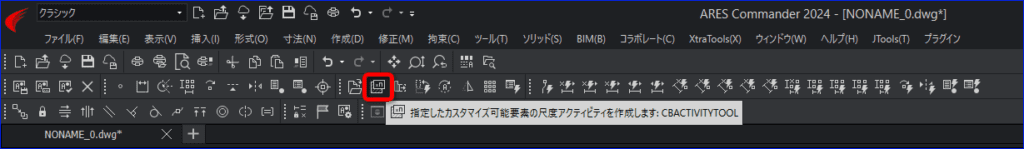

7.［アクティビティ］メニューの［尺度］をクリックします。
メニュー
8.コマンドウィンドウに「要素を指定ください」と表示されるので、要素を指定します。
9.コマンドウィンドウに「尺度調整するエンティティを指定」と表示されるので、尺度調整するエンティティをクリックし Enter を押します。
例として円と六角形のエンティティをクリックします。
※［要素］と「［アクティビティ］が正常に指定されると、黄色い「！（エクスクラメーションマーク）」の表示が消え、指定した［アクティビティ］のアイコンが表示されます。
※保存前にカスタムブロックの動作を確認するには、ブロックをテスト［CBTESTBLOCK］コマンドを実行してください。
関連 FAQ：［カスタムブロック］を作成中、動作が思ったように設定できているかを確認したい

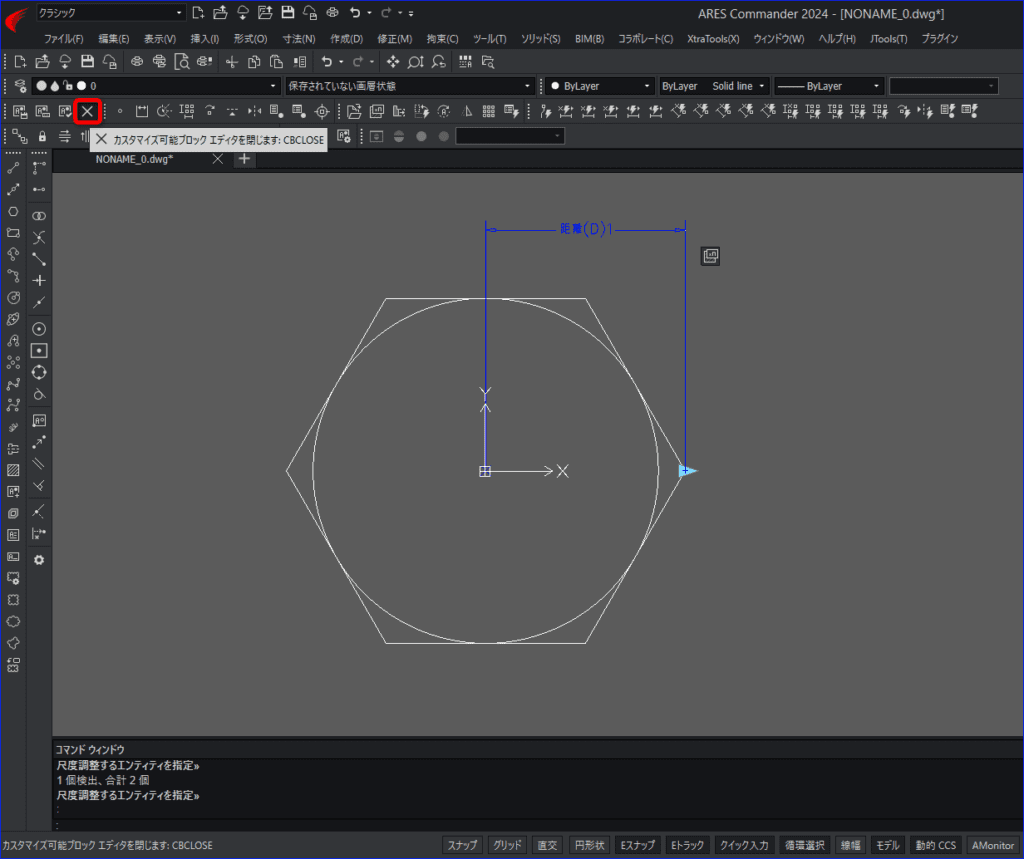

10.正常に指定でき、黄色い「！（エクスクラメーションマーク）」が表示されなくなったら［閉じる］ボタンをクリックし［ブロック編集］エディタを終了します。
リボン：
メニュー：
エディタ上で右クリックし、メニューの［閉じる］を選択しても終了できます。
11.［ブロックエディタ］のダイアログに「終了する前に変更をブロックに保存しますか？」と表示されるので、［保存］ボタンをクリックします。
作成できました。
グリップをクリックして右方向にマウスを動かすと尺度が変更できます。
※クリックするとグリップが赤色に変更します。
任意点をクリックすると尺度が変更できます。
変更できました。
