既存ブロックを[要素セット]の[点移動]で[カスタムブロック]に変更する方法

製品名
ARES Commander 2024/2025
ARES Mechanical 2024

既存ブロックを[要素セット]の[点移動]で[カスタムブロック]に変更する方法が知りたいです。
操作方法を教えてください。



下記手順で作成できます。

例として、ブロック名「キッチン」を使用します。



1.[カスタムブロック]に変更したい既存ブロックを選択しダブルクリックします。
例として[キッチン]ブロックを選択します。

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

2.[ブロック編集]エディタが表示されるので、[要素セット]メニューの[点移動]をクリックします。

コマンドの実行方法
リボン

メニュー

3.コマンドウィンドウに「要素位置を指定」と表示されるので、グリップが表示される位置を指定します。
例として、左側コンロの「中心点」を指定します。

4.コマンドウィンドウに「ラベル位置を指定」と表示されるので、ブロックエンティティに重ならない任意点をクリックします。

グリップが1つ表示され、

感嘆符「!(エクスクラメーションマーク)」のあるアイコンが1つ表示されます。

※正常に設定が完了すると、感嘆符は表示されなくなります。
※アイコンの位置は、クリックしてドラッグし任意点でドロップすると変更できます。

5.アイコン上で右クリックし、[アクティビティ選択セット]の「新規選択セット」をクリックします。

6.コマンドウィンドウに「アクティビティの選択セットを指定」と表示されるので、移動したいエンティティを指定し Enter を押します。

感嘆符「!(エクスクラメーションマーク)」が表示されないアイコンに変わりました。

他にも個別に移動したいエンティティがある場合は、再度手順 2 から手順 6 を繰り返し指定してください。
例として、右側コンロを指定します。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

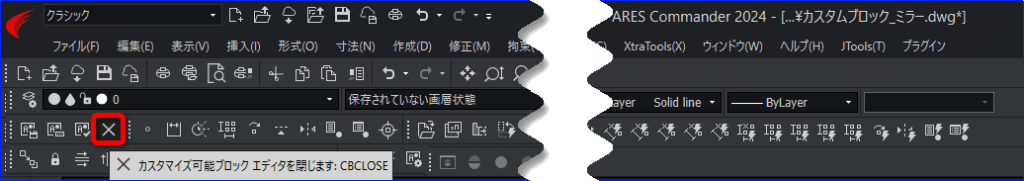

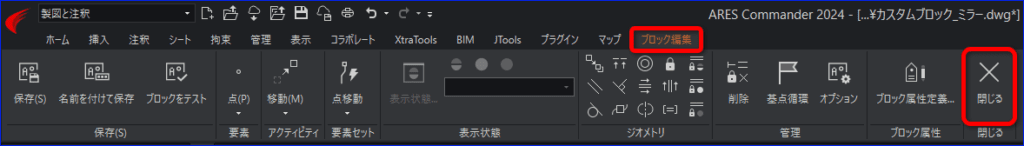

7.正常に指定できたら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

8.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

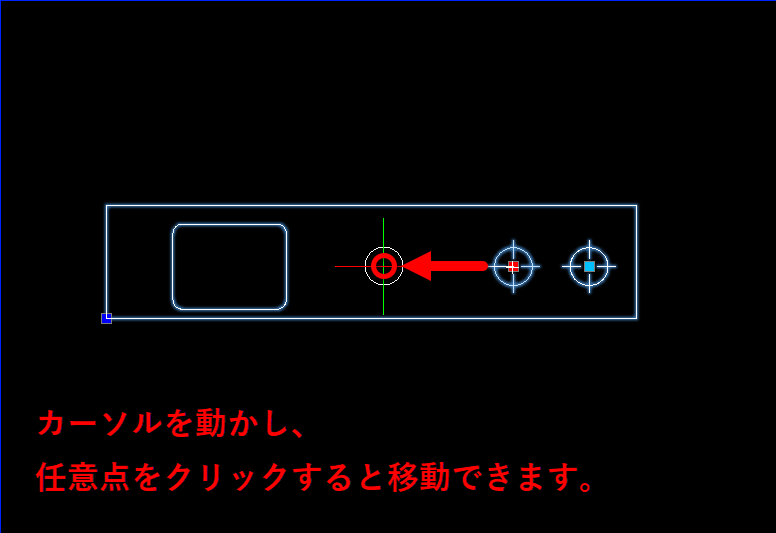

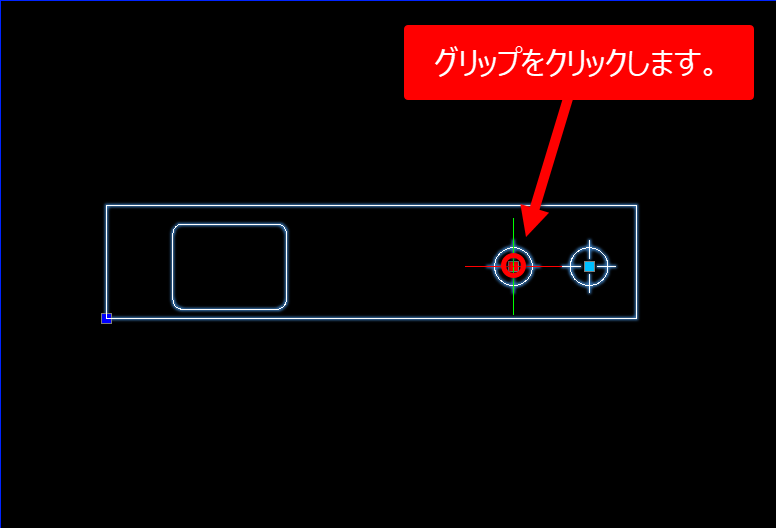

グリップをクリックし、カーソルを動かすと移動できます。
左側グリップ:

右側グリップ:

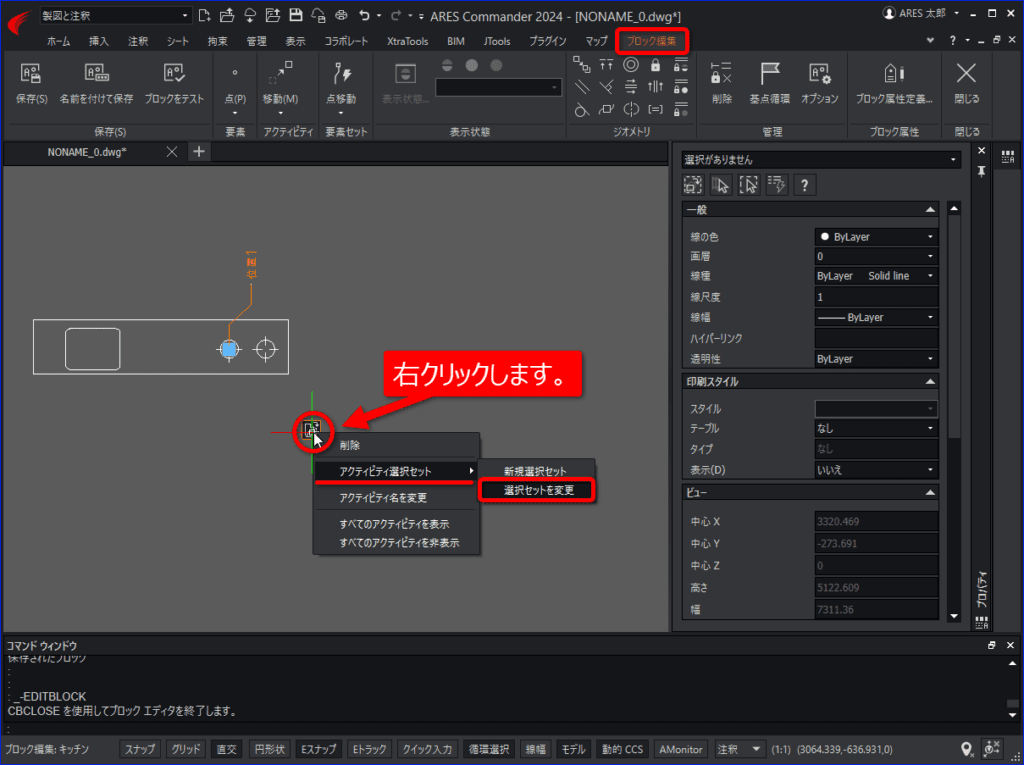

※移動するエンティティを変更する場合は、[ブロック編集]エディタ上で右クリックし[選択セットを変更]から指定できます。
関連FAQ:[カスタムブロック]のアクティビティの選択セットを再定義する方法

例の場合は、左側のグリップに「右側コンロ」のエンティティを追加します。

コマンドウィンドウに「アクティビティの選択セットを指定」と表示されるので、追加するエンティティを指定し Enter を押します。
例として「右側のコンロ」を指定します。

[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

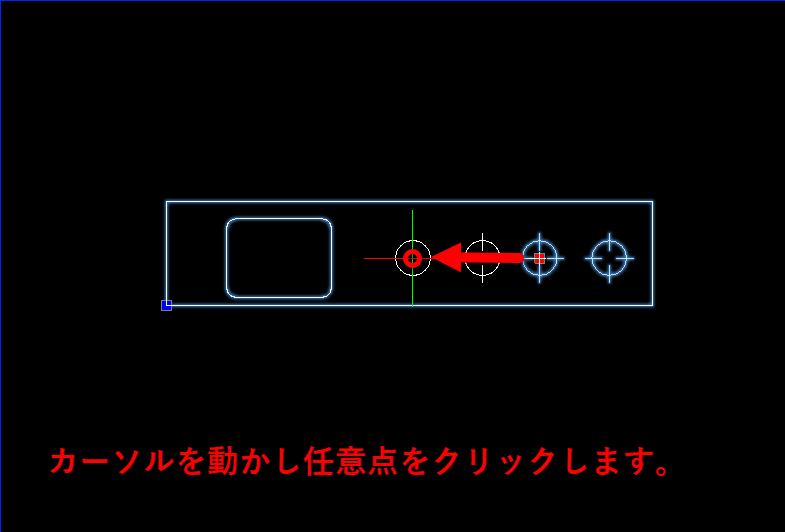

グリップをクリックしてカーソルを動かすと、例の場合は、エンティティが追加され「右側のコンロ」も一緒に移動するようになりました。

移動できました。
