  6. /
  7. 既存ブロックを[要素セット]の[表示セット]で[カスタムブロック]に変更する方法

既存ブロックを[要素セット]の[表示セット]で[カスタムブロック]に変更する方法

製品名
ARES Commander 2024
ARES Mechanical 2024

既存ブロックを[要素セット]の[表示セット]で[カスタムブロック]に変更する方法が知りたいです。
操作方法を教えてください。

※表示要素の水色の矢印をクリックすると表示状態名が表示され、クリックするとビューを切り替えられます。

下記手順で作成できます。

例として、ブロック名「椅子_平面図」

ブロック名「椅子_正面図」

ブロック名「椅子_側面図」を使用します。

※ブロックの「基点」はすべて同じ位置にしてください。





1.ブロック編集[EDITBLOCK]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

2.[ブロック編集]ダイアログが表示されるので、「作成または編集するブロック(B)」に「新しく作成するブロック名」を入力し[OK]ボタンをクリックします。
例として「椅子_表示機能追加」と入力します。

何も表示されていない[ブロック編集]エディタが表示されます。

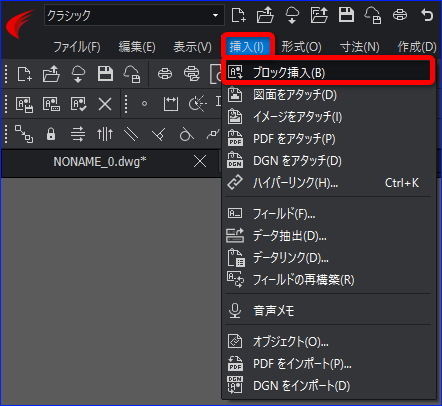

3.ブロック挿入[INSERTBLOCK]コマンドを実行します。
※「基点」を合わせて表示を切り替えたいブロックをすべて挿入します。

コマンドの実行方法
リボン

メニュー

4.[ブロック挿入]ダイアログが表示されるので、表示を切り替えたいブロックを選択し[OK]ボタンをクリックします。
例としてブロック名「椅子_平面図」を選択します。

5.手順 3 から手順 4 を繰り返し表示を切り替えたいブロックをすべて挿入します。
※[位置]の「後で指定する」のチェックを外すと、それぞれのブロックの基点が「座標 0,0 」に挿入されます。
例としてブロック名「椅子_側面図」

ブロック名「椅子_正面図」を挿入します。

3つのブロックが重なって挿入されました。

6.[ブロック編集]タブの[要素セット]メニューの「点移動」をクリックします。
※移動の「基点」になります。

コマンドの実行方法
リボン

メニュー

7.コマンドウィンドウに「要素位置を指定」と表示されるので、ブロック上部の「基点」をクリックします。

8.コマンドウィンドウに「ラベル位置を指定」と表示されるので、ブロックエンティティと重ならない任意点をクリックします。

感嘆符「!(エクスクラメーションマーク)」のあるアイコンが表示されます。

※正常に設定が完了すると、感嘆符は表示されなくなります。

9.アイコン上で右クリックし、[アクティビティ選択セット]の「新規選択セット」をクリックします。

10.コマンドウィンドウに「アクティビティの選択セットを指定」と表示されるので、ブロック全体を選択し Enter を押します。

※アイコンの感嘆符「!(エクスクラメーションマーク)」が表示されなくなりました。

11.[要素セット]メニューの[表示セット]をクリックします。

コマンドの実行方法
リボン

メニュー

12.コマンドウィンドウに「要素位置を指定」と表示されるので、任意点をクリックします。

表示要素の水色の矢印が表示されます。

13.表示状態[CBVISIBILITY]コマンドを実行し、3種類の[表示状態」を作成します。

コマンドの実行方法
リボン

メニュー

14.[表示状態]ダイアログが表示されるので、[表示状態 0]をクリックします。

15.[名前変更]ボタンをクリックして、名前を変更します。
例として「平面図」と入力します。

16.[新規]ボタンをクリックします。

17.[新規表示状態]ダイアログが表示されるので、名前を入力し[OK]ボタンをクリックします。
例として「正面図」と入力します。

18.手順 20 から 手順 21 を繰り返し、すべての[表示状態]を設定します。
例として「側面図」と入力します。

19.[表示状態]ダイアログのパネルに、すべての表示状態名が設定できたら[OK]ボタンをクリックしてダイアログを閉じます。

感嘆符「!」が表示されなくなりました。

20.[表示状態制御]をクリックし、設定する[表示状態]をアクティブ化します。
例として「平面図」をアクティブ化します。

リボン:

メニュー:

21.非表示[CBHIDE]コマンドを実行します。
※アクティブに設定したビュー以外を非表示にします。
※コマンドを入力した場合は、「影響を受ける表示状態を指定」と表示されるので、「現在(C)」の「C」と入力して Enter を押します。

コマンドの実行方法
リボン

メニュー

22.コマンドウィンドウに「非表示にするエンティティを指定」と表示されるので、アクティブ化した表示名のブロック以外をすべてクリックし Enter を押します。
例として「椅子_正面図」と「椅子_側面図」をクリックします。

23.手順 24 から手順 26 を繰り返し、すべてのブロックビューを各表示状態に割り当てます。
例として「正面図」をアクティブ化:「平面図」と「側面図」を非表示にします。

例として「側面図」をアクティブ化:「平面図」と「正面図」を非表示にします。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

24.正常に指定でき、黄色い「!(エクスクラメーションマーク)」が表示されなくなったら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

25.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

表示要素の水色の矢印をクリックすると表示状態のメニューが表示されビューが切り替えられます。

※チェックが入っている「表示状態」がアクティブとなります。

「平面図」:

「正面図」:

「側面図」:

※[プロパティ]パレットからも変更できます。



関連 FAQ:
CBCONVERT コマンドが使用できない
既存ブロックを[カスタムブロック]に変更したい(尺度変更の機能を付加)
既存ブロックを[カスタムブロック]に変更したい(連続複写[パターン複写]機能を付加)
既存ブロックを[カスタムブロック]に変更したい(連続複写[XYパターン]機能を付加)
既存ブロックを[カスタムブロック]に変更したい(ミラー機能を付加)
既存ブロックを[カスタムブロック]に変更したい(ストレッチ機能を付加)
ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法①
ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法②
既存のブロックを[カスタムブロック]に変更したい(表示機能を付加)
既存のブロックを[カスタムブロック]に変更したい(位置合わせ機能を付加)
既存のブロックを[カスタムブロック]に変更したい(回転機能を付加)
円形状ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法
既存ブロックを[要素セット]の[ミラーセット]で[カスタムブロック]に変更する方法
既存のブロックを[要素セット]の[線形パターン]で[カスタムブロック]に変更したい
既存のブロックを[要素セット]の[線形ストレッチペア]で[カスタムブロック]に変更したい
