  6. /
  7. 既存ブロックを[要素セット]の[X Y 移動ペア]で[カスタムブロック]に変更する方法

既存ブロックを[要素セット]の[X Y 移動ペア]で[カスタムブロック]に変更する方法

製品名
ARES Commander 2024
ARES Mechanical 2024

既存ブロックを[要素セット]の[X Y 移動ペア]で[カスタムブロック]に変更する方法が知りたいです。
設定方法を教えてください。





[X Y 移動ペア]は、2つのグリップポイントがあり、各グリップポイントに移動アクティビティがリンクされた要素を追加します。

下記手順で作成できます。

例として、ブロック名「椅子_2」を使用します。



1.変更したいブロックをダブルクリックします。
例としてブロック名「椅子_ 2 」を選択します。

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

2.[ブロック編集]エディタが表示されるので、[要素]メニューの[基点]をクリックします。
※アクティビティの設定はありません。

コマンドの実行方法
リボン

メニュー

関連 FAQ:既存ブロックに[要素]の[基点]を指定する方法

3.コマンドウィンドウに「要素位置を指定」と表示されるので、移動の基点となるエンティティをクリックします。

4.[要素セット]メニューの「X Y 移動ペア」をクリックします。

コマンドの実行方法
リボン

メニュー

5.コマンドウィンドウに「基点を指定」と表示されるので、基点をクリックします。
例として椅子の「背もたれの中点」をクリックします。

6.コマンドウィンドウに「終点を指定」と表示されるので、終点を指定します。
例として手順 5 で指定した始点とは別の椅子の「上部中点」をクリックします。

6.コマンドウィンドウに「ラベル位置を指定」と表示されるので、ブロックエンティティに重ならない任意点をクリックします。

7.要素をクリックし、[プロパティ]パレットでグリップ数を「2」に変更します。

グリップが2つ表示され、

感嘆符「!(エクスクラメーションマーク)」のあるアイコンが2つ表示されます。

※正常に設定が完了すると、感嘆符は表示されなくなります。

8.アイコン上にカーソルを合わせます。
※対象のグリップに「 × 」印が表示されます。

9.アイコン上で右クリックし、[アクティビティ選択セット]の「新規選択セット」をクリックします。

10.コマンドウィンドウに「アクティビティの選択セットを指定」と表示されるので、選択したアイコンと対象のグリップに移動アクティビティをリンクさせるエンティティを選択し Enter を押します。

※アイコンの感嘆符「!(エクスクラメーションマーク)」が表示されなくなりました。

11.手順 9から手順10 を繰り返し、手順 10 設定したアイコンとは別のアイコンと対象のグリップに、移動アクティビティをリンクさせるエンティティを選択しEnter を押します。

※すべてのアイコンの感嘆符「!(エクスクラメーションマーク)」が表示されなくなりました。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

12.正常に指定できたら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

13.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

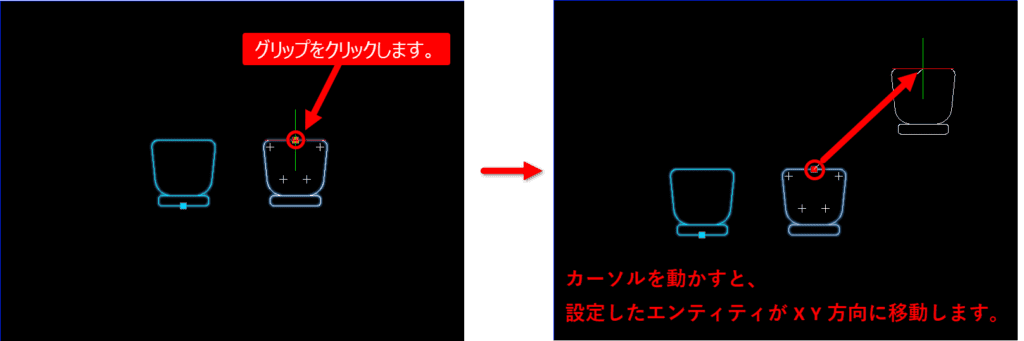

グリップをクリックしてカーソルを動かすと XY 方向に移動します。

右上グリップ:

左下グリップ:

※[ブロック編集]エディタの[プロパティ]パレットから[値セット]で距離の値を指定すると決まった距離で移動できます。

※指定した値の距離のメモリが表示されます。
例の場合は、距離が「1000」ミリ毎にメモリが表示され、「X 距離」と「Y 距離」の最大値が「5000」ミリに設定されています。

グリップをクリックし、変更したいメモリの位置までカーソルを動かしていきブロックが表示されたらクリックします。

右上グリップ:

移動できました。

左下グリップ:

変更したいメモリ位置までカーソルを動かして、ブロックが表示されたらクリックします。

移動できました。



関連 FAQ:
CBCONVERT コマンドが使用できない
既存ブロックを[カスタムブロック]に変更したい(尺度変更の機能を付加)
既存ブロックを[カスタムブロック]に変更したい(連続複写[パターン複写]機能を付加)
既存ブロックを[カスタムブロック]に変更したい(連続複写[XYパターン]機能を付加)
既存ブロックを[カスタムブロック]に変更したい(ミラー機能を付加)
既存ブロックを[カスタムブロック]に変更したい(ストレッチ機能を付加)
ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法①
ストレッチを付加した[カスタムブロック]で数値を指定してストレッチする方法②
既存のブロックを[カスタムブロック]に変更したい(表示機能を付加)
既存のブロックを[カスタムブロック]に変更したい(位置合わせ機能を付加)
既存のブロックを[カスタムブロック]に変更したい(回転機能を付加)
