既存の寸法スタイルを使って、文字高のみ変更した新しい寸法スタイルを作りたいのですがどうしたらいいでしょうか。
　

下記手順で作成できます。

　

※ARES 2025 SP0 より寸法スタイル［DIMENSIONSTYLE］コマンドで、［寸法スタイルマネージャー］が表示されるようになりました。

［編集］ボタンをクリックすると、既存の寸法スタイルを変更できます。

※［オプション］＞［作図スタイル］からも変更できます。

　

1.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。

【リボンの場合】

［注釈］タブ＞［寸法］パネルの

［寸法スタイル］をクリックします。

【クラシックの場合】

［形式］＞［寸法スタイル］をクリックします。

2.ダイアログが表示されるので、［スタイル］より既定の寸法スタイルを選びます。

［寸法スタイルマネージャー］：

［オプション］：

3.［新規寸法スタイル作成］ボタンをクリックします。

［寸法スタイルマネージャー］：

［オプション］：

4.［新規寸法スタイル作成］ダイアログが表示されるので、名前を変更し、［次へ］または［OK］ボタンをクリックします。

［寸法スタイルマネージャー］：

例として「ISO-25 文字高 5」と入力します。

［オプション］：

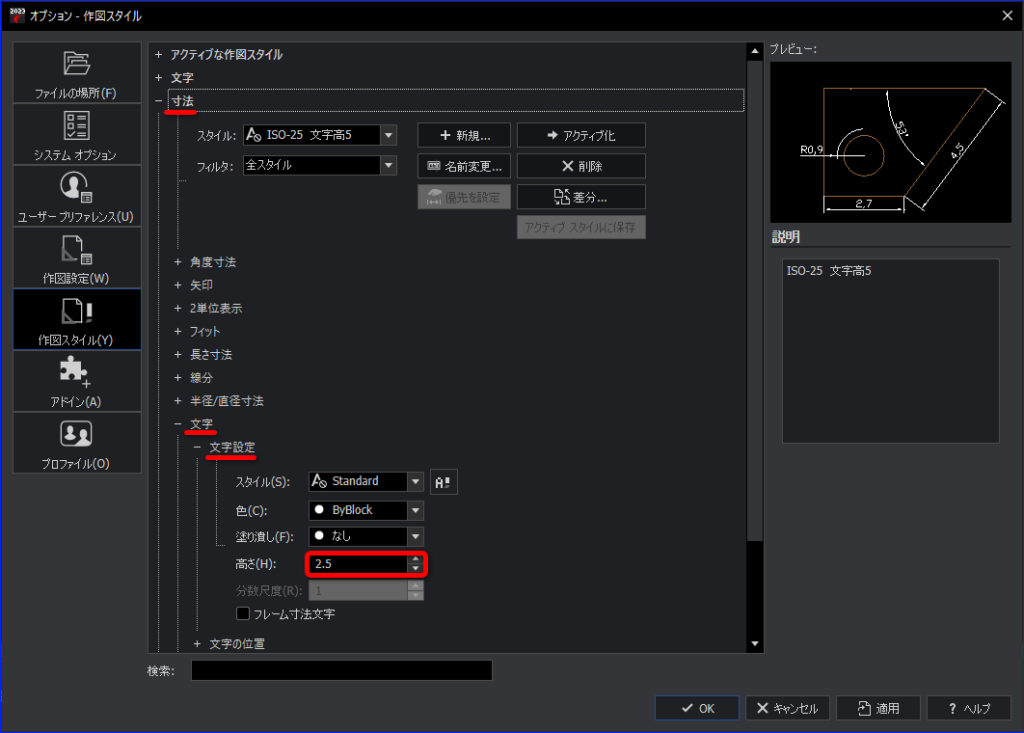

5.［文字］＞［文字設定］の［高さ］を変更します。

［文字寸法スタイルマネージャー］：

［オプション］：

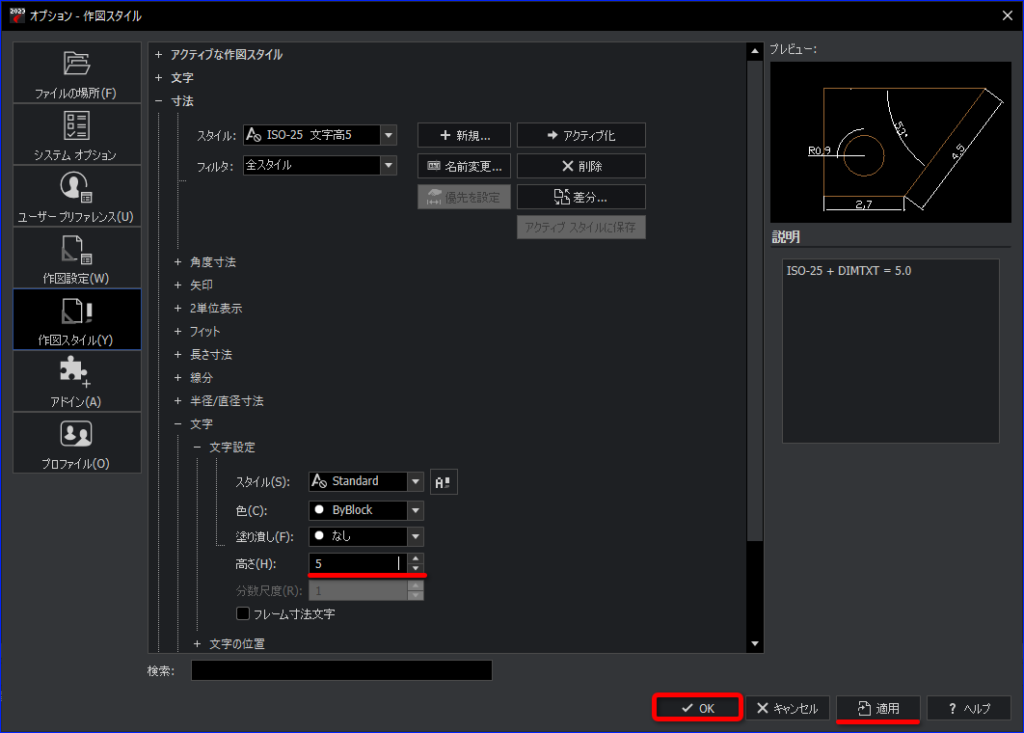

6.［適用］ボタンをクリックし、［OK］ボタンをクリックします。

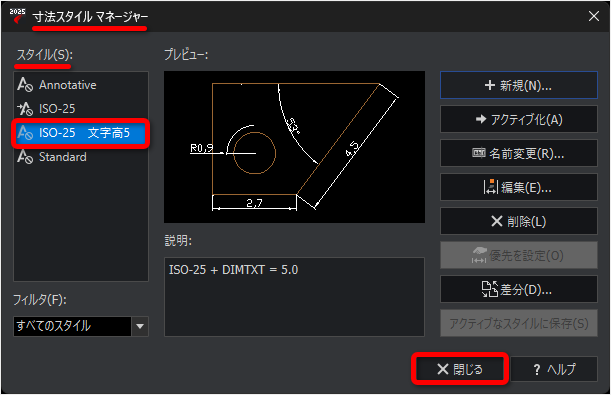

［寸法スタイルマネージャー］：

［閉じる］ボタンをクリックしてダイアログを終了します。

［オプション］：

　

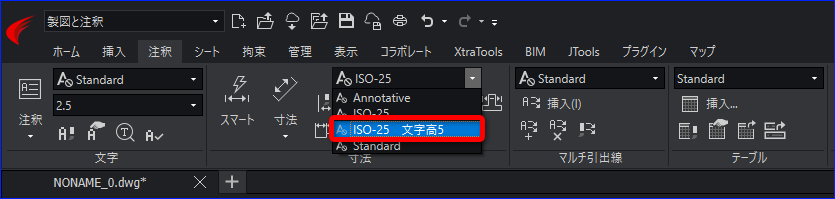

新しい寸法スタイルが作成されました。
