構成部品編集で、ブロックの基点を変更する方法

製品名
ARES Commander 2023
ARES Standard 2023

:regional_indicator_q:

ブロックの基点を変更したいのですが、操作方法を教えてください。



:a:

構成部品編集の「基点編集」で変更できます。

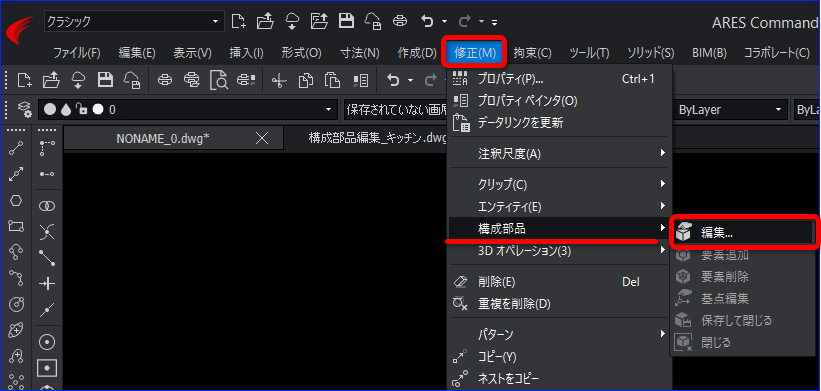

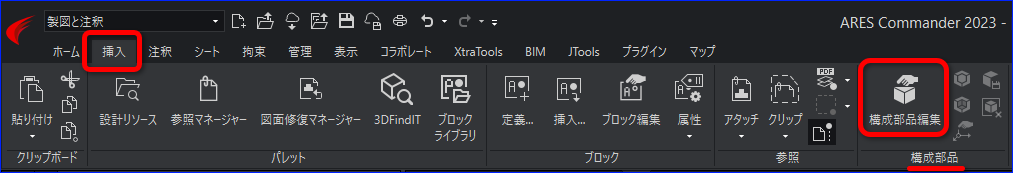

1.構成部品編集[EDITCOMPONENT]コマンドを実行します。

コマンド:EDITCOMPONENT

コマンドの実行方法
リボン

メニュー

2.コマンドウインドウに「構成部品指定」と表示されましので、編集するブロックをクリックし、Enter を押します。

3.指定したブロックが選択されたら、「OK」をクリックします。

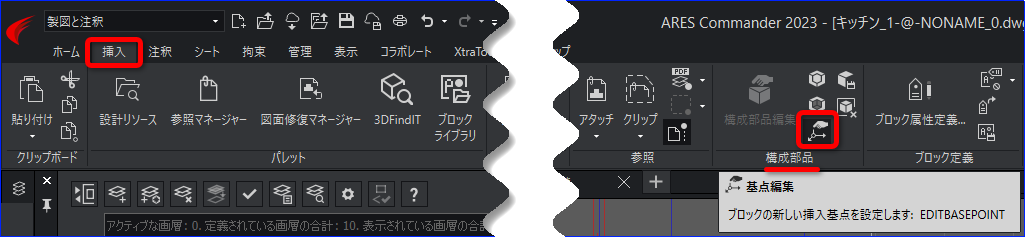

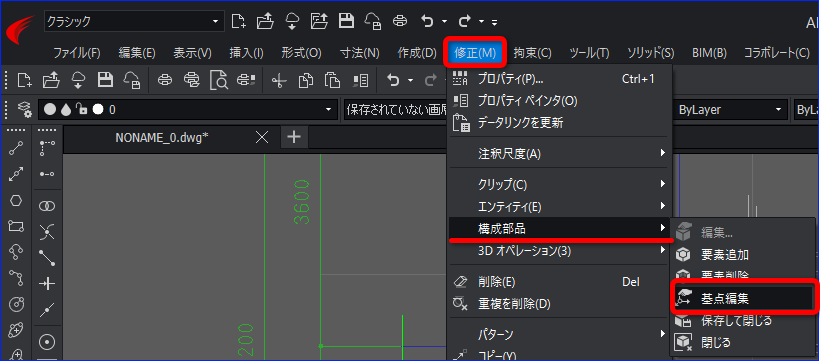

4.基点編集[EDITBASEPOINT]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

5.コマンドウインドウに「新しい基点を指定」と表示されますので、新しい基点をクリックします。

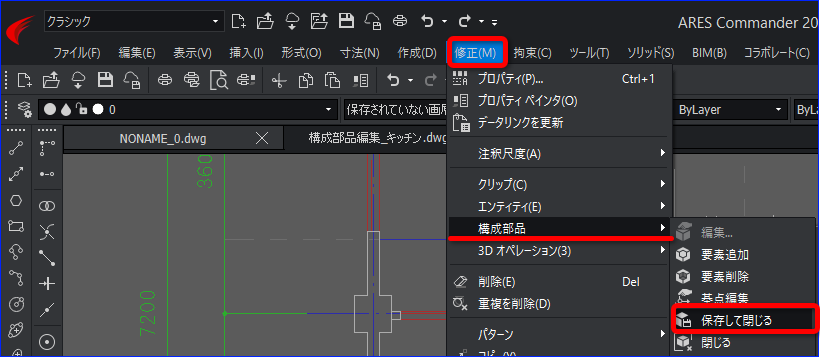

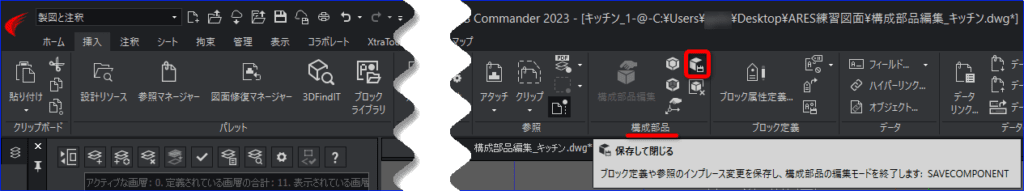

6.[SAVECOMPONENT]コマンドで保存して構成部品編集を終了します。

コマンドの実行方法
リボン

メニュー

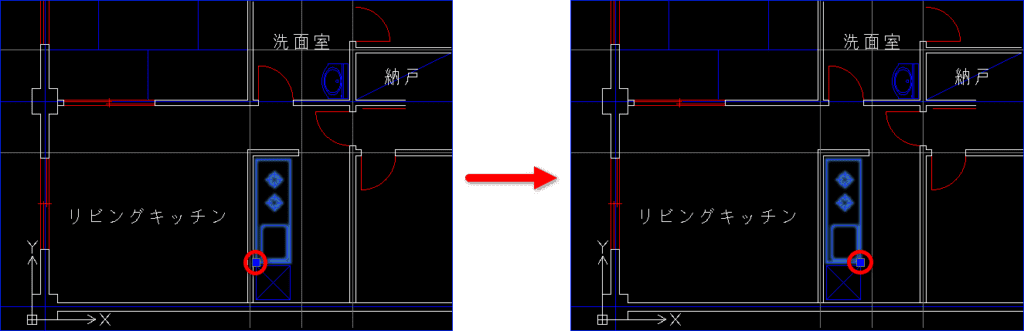

基点が変更されました。
