決まった角度で線を作成したい

製品名
ARES Commander 2022
ARES Standard 2022
(青い星)

任意の角度で線を作成したいです。
どうすればそのように作成できるでしょうか?



(青い星)

以下の手順で作成することができます。

例として 45 度で長さ 100 の線を作成します。

  1. 線分[LINE]コマンドを実行します。

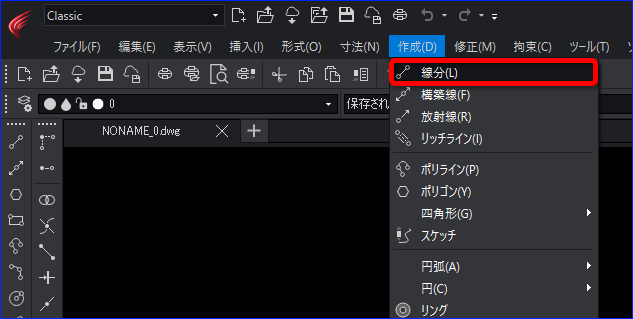

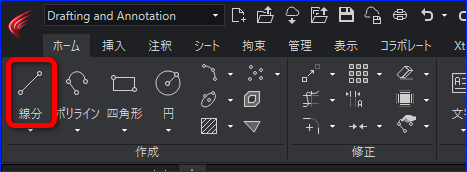

    下図部分からも実行することができます。



  2. クリックして始点を指定します。

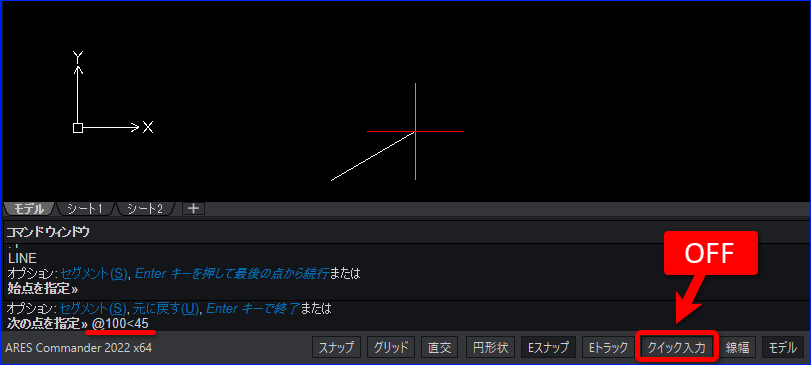

  3. 【クイック入力がOFFのとき】
    コマンドウィンドウに @100<45 と入力して Enter を押します。

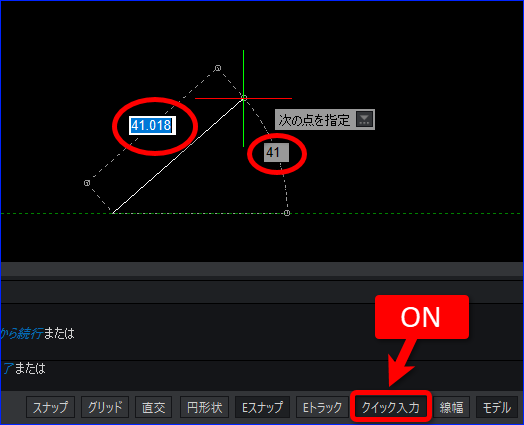

    【クイック入力がONのとき】
    下図の二か所の値を変更します。


    100 と入力して Tabキー 押します。


    45 と入力して Enter を押します。(Tabキーを押すたびに長さと角度の入力欄が循環します)

    (または、100<45 と入力します。)

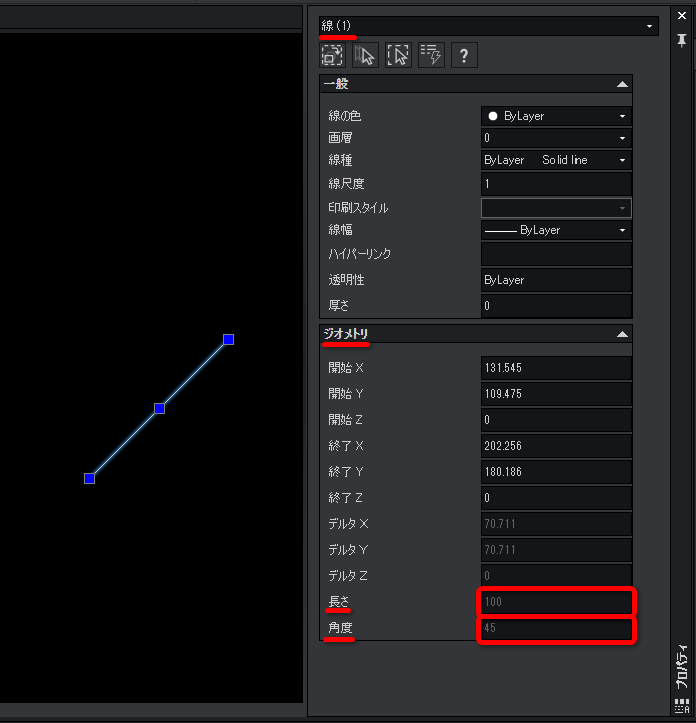

  4. 45度 で 100 の長さの線が作成できました。


  5. Enterを押してコマンドを終了します。



検索用キーワード
線分 LINE 角度 長さ 指定
