注釈(マルチテキスト)の書式を削除したい

製品名
ARES Commander 2022 SP1.1 以降
ARES Standard 2022 SP1.1 以降
:regional_indicator_q:

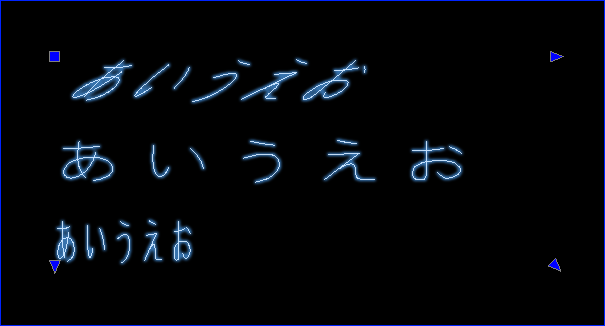

下図の注釈(マルチテキスト)には幅係数や傾斜角度などの書式が設定されています。
その書式を削除したいです。



:a:

ARES 2022 SP1.1 から JTools に書式除去[JDX_UNFORMAT]コマンドが追加されました。
このコマンドを使用することにより、書式除去を簡単に行うことができます。

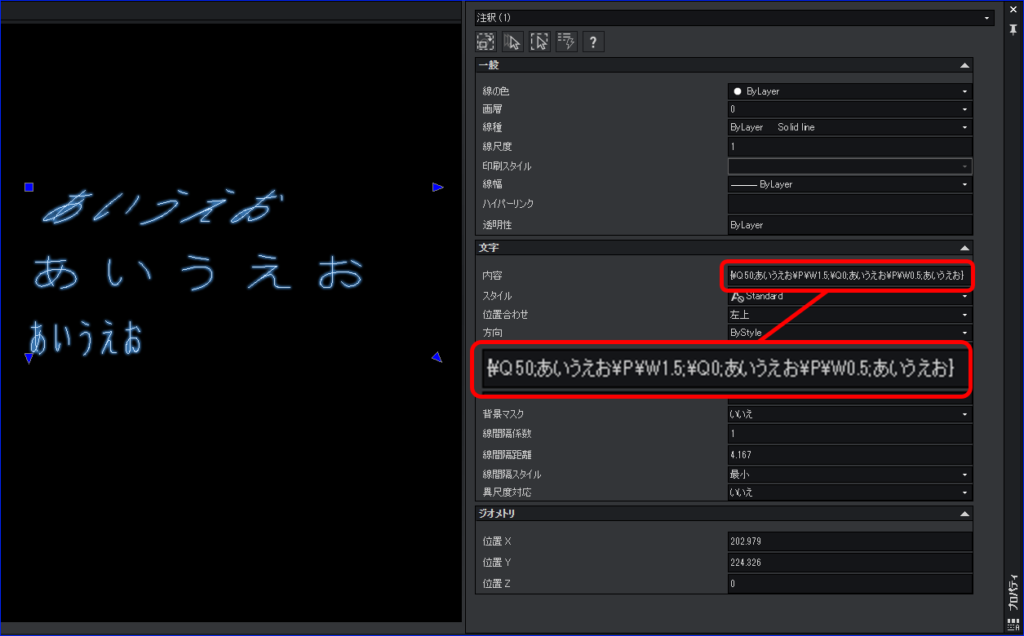

プロパティパレットで「内容」を確認すると以下のようになっています。
{\Q50;あいうえお\P\W1.5;\Q0;あいうえお\P\W0.5;あいうえお}

  1. 書式除去[JDX_UNFORMAT]コマンドを実行します。
    Classic表示の場合下図部分から


    リボン表示の場合は下図部分からコマンドを実行することができます。


  2. エンティティを選択し Enter を押します。


  3. 書式が削除されました。
    (改行の \P は削除されません)



検索用キーワード
注釈 マルチテキスト 書式 除去 削除 幅係数
