画像を貼り付けたい

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2023

画像を図面データに貼り付けたいです。
操作方法を教えてください。



下記手順で挿入できます。

例として[test]フォルダの[画像_1.png]を[test.dwg]に貼り付けます。



1.イメージをアタッチ[ATTACHIMAGE]コマンドを実行します。

コマンドの実行方法

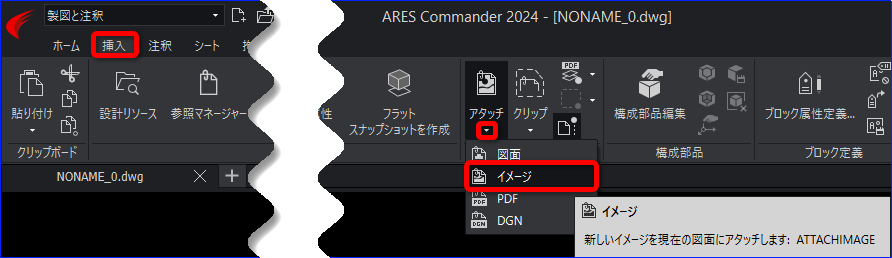

リボン

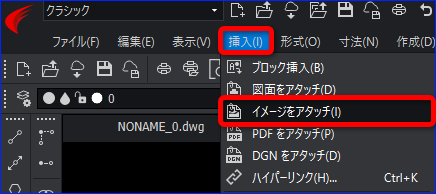

メニュー

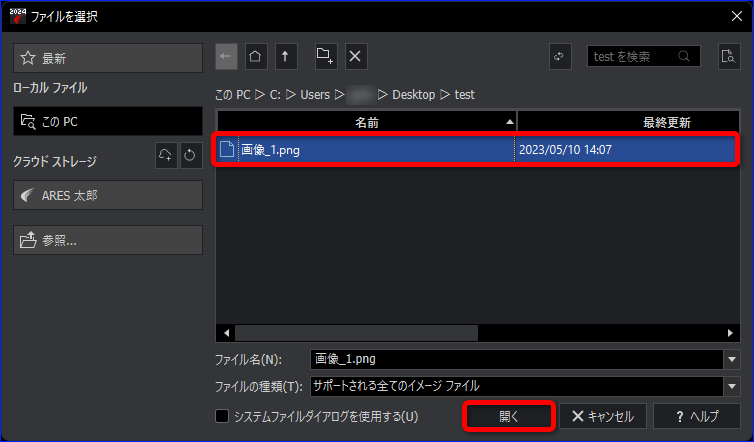

2.[ファイルを選択]ダイアログが表示されるので、ファイルを指定して[OK]ボタンをクリックします。
例として[画像_1.png]を選択します。

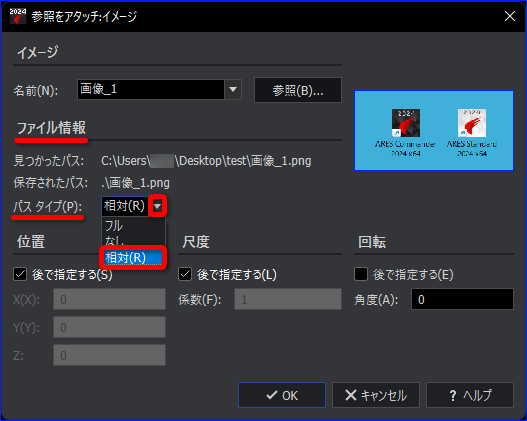

3.[参照をアタッチ:イメージ]ダイアログが表示されるので、[ファイル情報]の[パスタイプ]を指定します。
例として「相対(R)」を選択します。
関連FAQ:外部参照のパスタイプの「パスなし」「フル」「相対」の違いはなんですか?

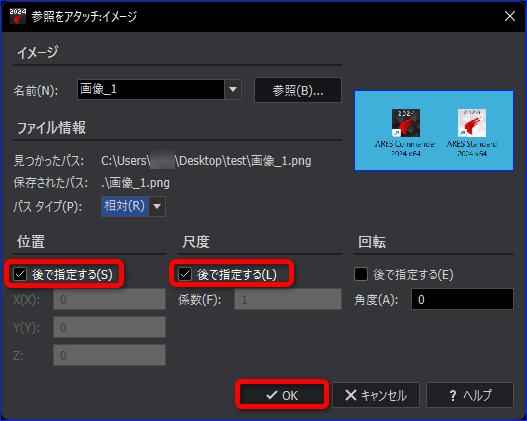

4.[位置]と[尺度]の「後で指定する」をクリックして有効にし、[OK]ボタンをクリックします。

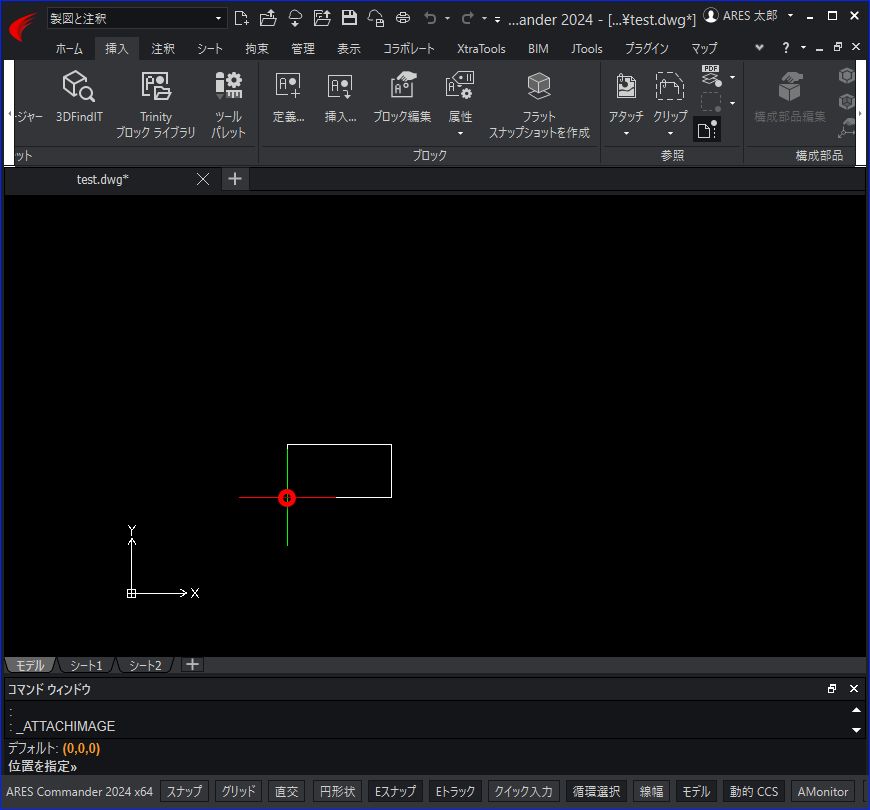

5.コマンドウィンドウに「位置を指定」と表示されるので、挿入したい位置をクリックします。

6.コマンドウィンドウに「尺度を指定」と表示されるので、カーソルを動かして尺度を調整し任意点をクリックします。

挿入できました。

※他の方に図面をお渡しする場合は、パスが外れてしまわないよう貼り付けた図面データと同じフォルダ内に画像を格納することをお勧めします。

関連FAQ:
外部参照が表示されなくなってしまった
CADデータを人に渡すときに外部参照や印刷スタイルもひとまとめにして渡す方法はありますか?

検索キーワード
画像 アタッチ 貼り付け ATTACHIMAGE
