画層マネージャーで変更した同じ画層の線種が一部反映されません。
個別に変更した同じ画層の線種も変更したいです。

［プロパティ］パレット：

［画層マネージャー］パレット：

すべて変更する方法を教えてください。

　

画層マネージャーでの設定が反映されるには「ByLayer」で設定されている必要があります。
［プロパティ］パレットなどで個別に変更している場合は変更できません。

例の場合は、すべて同じ画層名「A」（線種は、DASHED ）ですが、反映されるエンティティの線種は「ByLayer」に設定されていますが、反映されないエンティティの線種は個別の線種名になっています。

反映されるエンティティ：

反映されないエンティティ：

［画層マネージャー］で指定した線種に変更する場合は、エンティティを選択後［プロパティ］パレットの線種を「ByLayer」に変更すると反映されます。

※「ByLayer」に変更後は、［画層マネージャー］からの変更が反映されます。

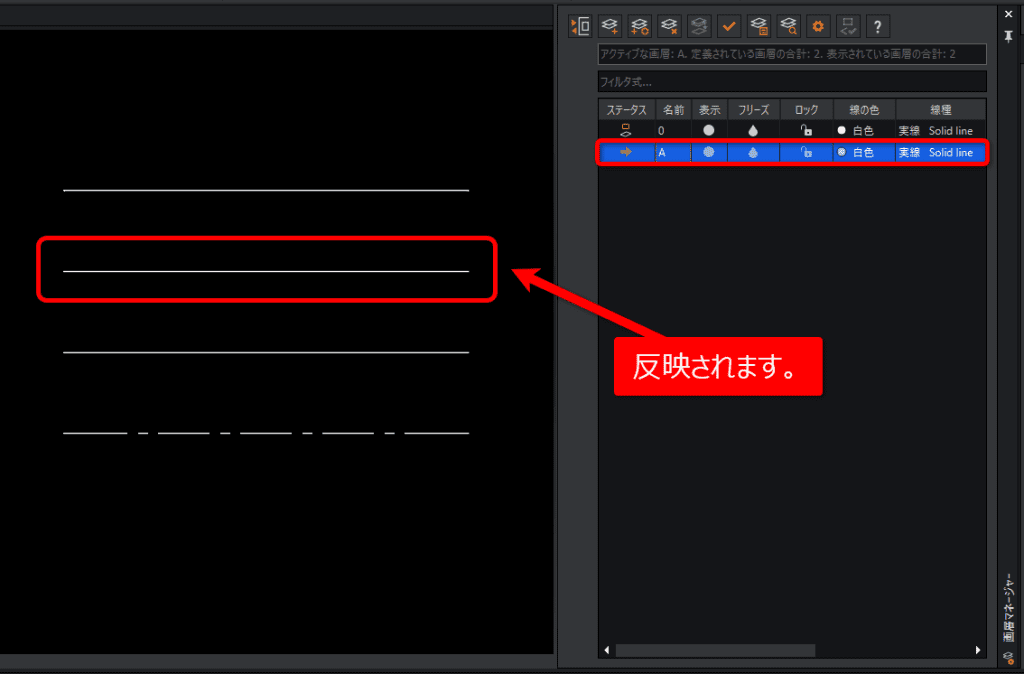

例として、「実線」に変更します。

［画層マネージャー］で指定した線種が反映されます。

　

※エンティティを複数選択する場合は、スマート選択［SMARTSELECT］コマンドで指定できます。
例として、画層名「A」のエンティティを線種「DASHED」に変更します。

　

1.スマート選択［SMARTSELECT］コマンドを実行します。

［プロパティ］パレット：

コマンド：

2.［スマート選択］ダイアログが表示されるので、［エンティティ］の項目を選択します。
例として、「ポリライン」を選択します。

3.［プロパティ］の項目で「画層」を選択します。

4.［演算子］の項目の「＝等しい」を選択します。

5.［値］の項目で画層名を選択します。
例として、画層名「A」を指定します。

6.［OK］ボタンを押してダイアログを終了します。

画層名「A」のエンティティがすべて選択されます。

※変更しないエンティティが選択された場合は、キーボードの［Shift］キー を押しながらエンティティを選択すると選択解除できます。

キーボード：

7.［プロパティ］パレットの「線種」を「ByLayer」に変更します。

指定した画層のエンティティが［画層マネージャー］で選択した線種に変更できました。

　
