寸法作成時に、注釈尺度に対応した大きさで入力するには、どのような設定をしたら良いですか？

以下の手順で寸法スタイルの設定を行います。

　［オプション］ダイアログ：

1. ［オプション］ダイアログを表示します。
2. ［作図スタイル］＞［寸法］をクリックします。
3. 「スタイル」から異尺度対応にするスタイルを選択します。
4. 「注釈尺度」にチェックを入れます。
5. 「文字設定」から「高さ」を設定します。
   （シート（レイアウト）で表示させたい文字高にします）
6. ［適用］［OK］をクリックします。

※ARES 2025 SP0 より、寸法スタイル［DIMENSIONSTYLE］コマンドで、［寸法スタイル マネージャー］ダイアログが表示されるようになりました。

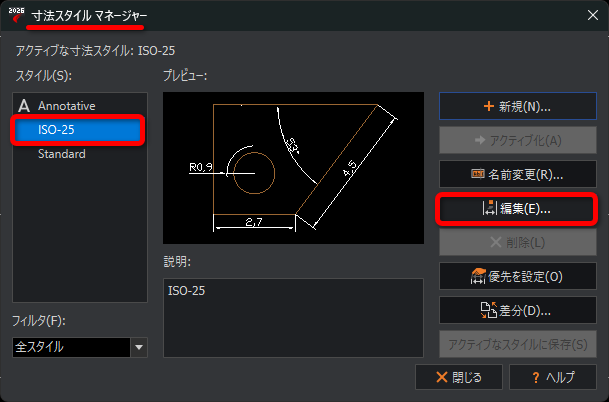

［寸法スタイル マネージャー］ダイアログ：

［寸法スタイルを編集］ダイアログが表示されるので、［フィット］タブの［寸法尺度］の項目にある「注釈尺度」にチェックを入れます。

［文字］タブの［文字設定］の項目にある「高さ」を指定し［OK］ボタンを押します。

再度、［寸法スタイルマネージャー］ダイアログが表示されるので、［閉じる］ボタンを押します。

注釈尺度の設定やシートでの表示方法などは下記FAQをご覧ください。
◆異尺度対応マルチ引出線の作成方法
