移動距離を指定して複写[COPY]する方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

移動距離を指定して複写[COPY]する方法が知りたいです。
操作方法を教えてください。



下記手順で作成できます。



1.複写[COPY]コマンドを実行します。

コマンドの実行方法

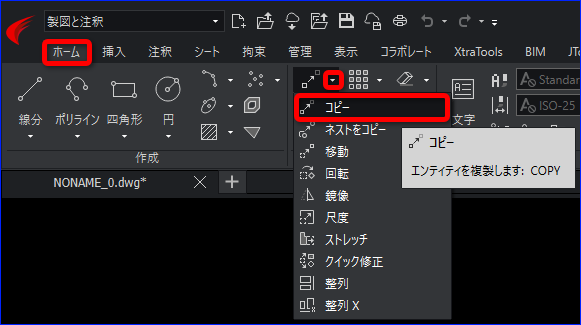

リボン

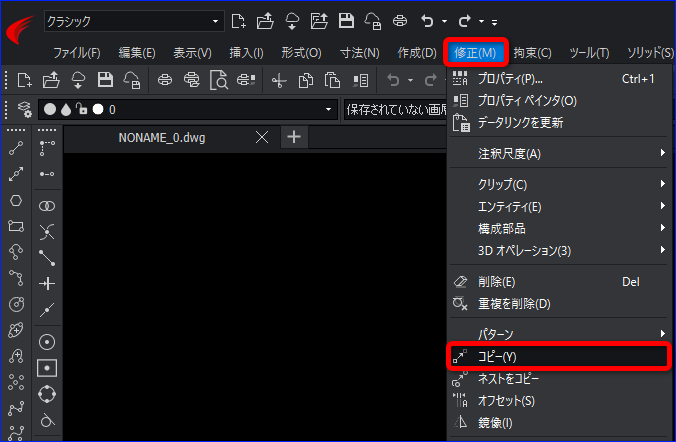

メニュー

2.コマンドウィンドウに「エンティティを指定」と表示されるので、コピーしたいエンティティをクリックし Enter を押します。

3.コマンドウィンドウに「始点を指定」と表示されるので、オプションの「移動距離(D)」の「D」と入力し Enter を押します。

4.コマンドウィンドウに「移動距離を指定」と表示されるので、Shift キーを押しながら右クリックし一時Eスナップの[始点]をクリックします。

5.コマンドウィンドウに「基点」と表示されるので、基点をクリックします。

6.コマンドウィンドウに「基点(オフセット)」と表示されるので、移動距離を指定し Enter を押します。
例として X= 200, Y= 100, Z= 0 (200,100,0)と入力します。

作成できました。



検索キーワード
複写 COPY 移動距離指定 一時Eスナップ 始点

.
