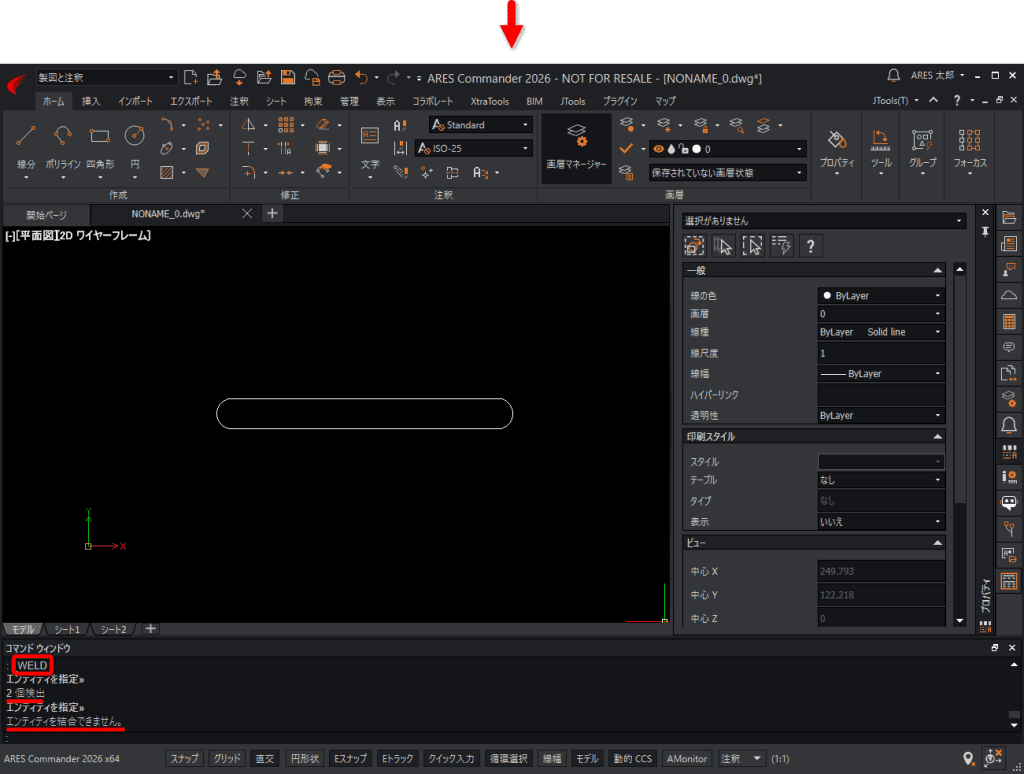

複数のエンティティを結合してポリラインに変更したのですが一か所だけ結合できません。

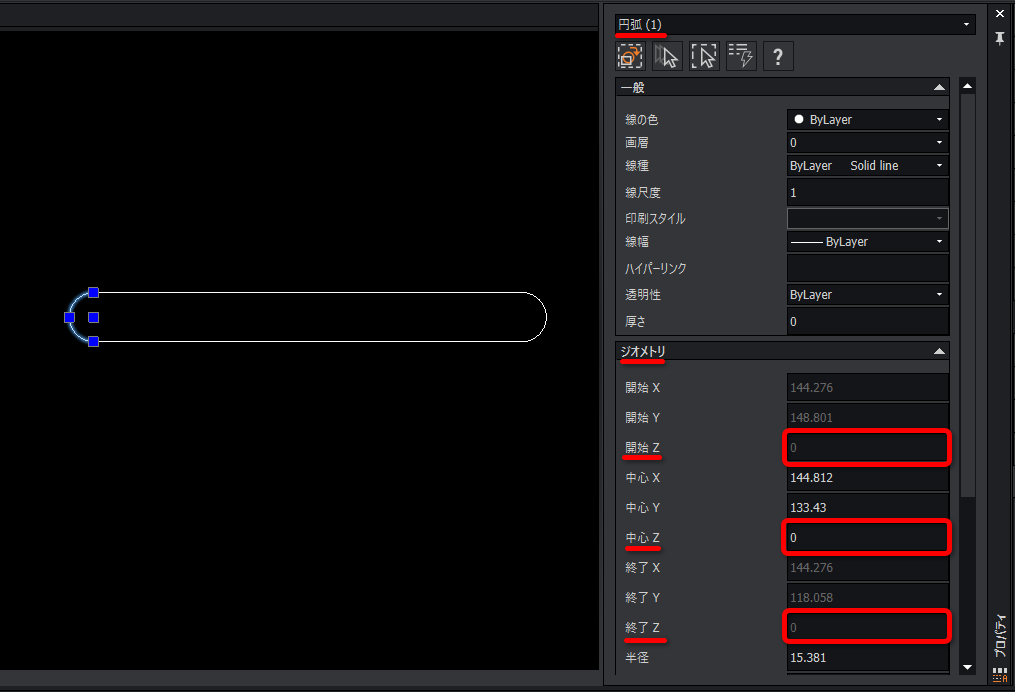

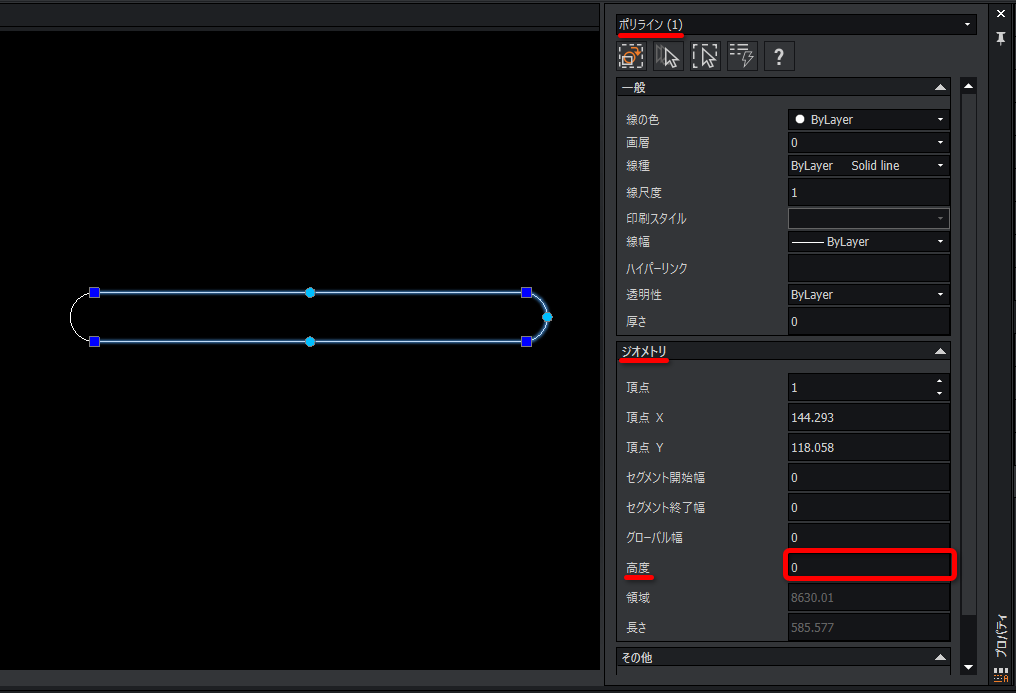

エンティティに高さ（Z値）は設定していません。
結合する方法を教えてください。

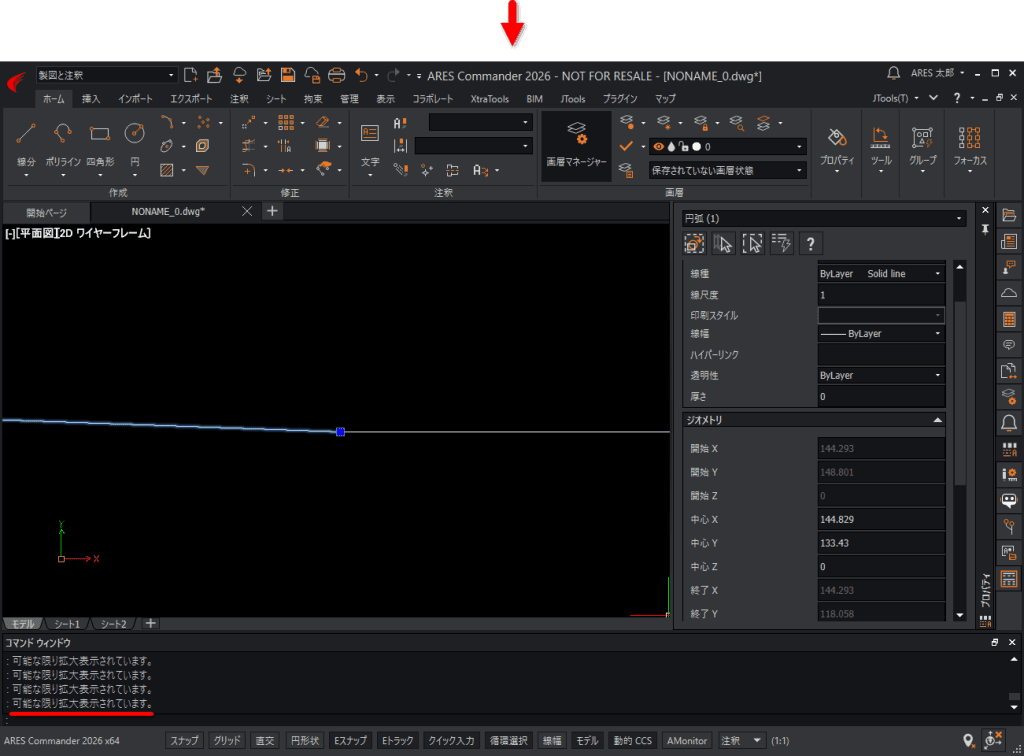

結合できないエンティティの隣接している箇所をマウスホイールを使用して拡大していくと、エンティティが離れています。
移動［MOVE］コマンドでどちらかのエンティティの位置を変更するか、延長［EXTEND］コマンドでどちらかのエンティティを延長すると結合できます。
※エンティティをストレッチさせても結合できますが、エンティティの形状が変わってしまう場合がありますのでご注意ください。
下記手順で結合できます。
もくじ：
【移動［MOVE］コマンドでエンティティを移動させ結合する方法】
【移動［MOVE］コマンドでエンティティを移動させ結合する方法】

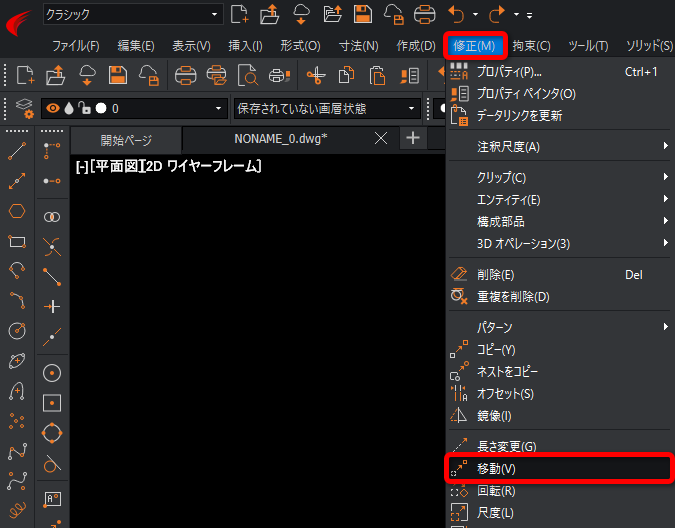

1.移動［MOVE］コマンドを実行します。
メニュー

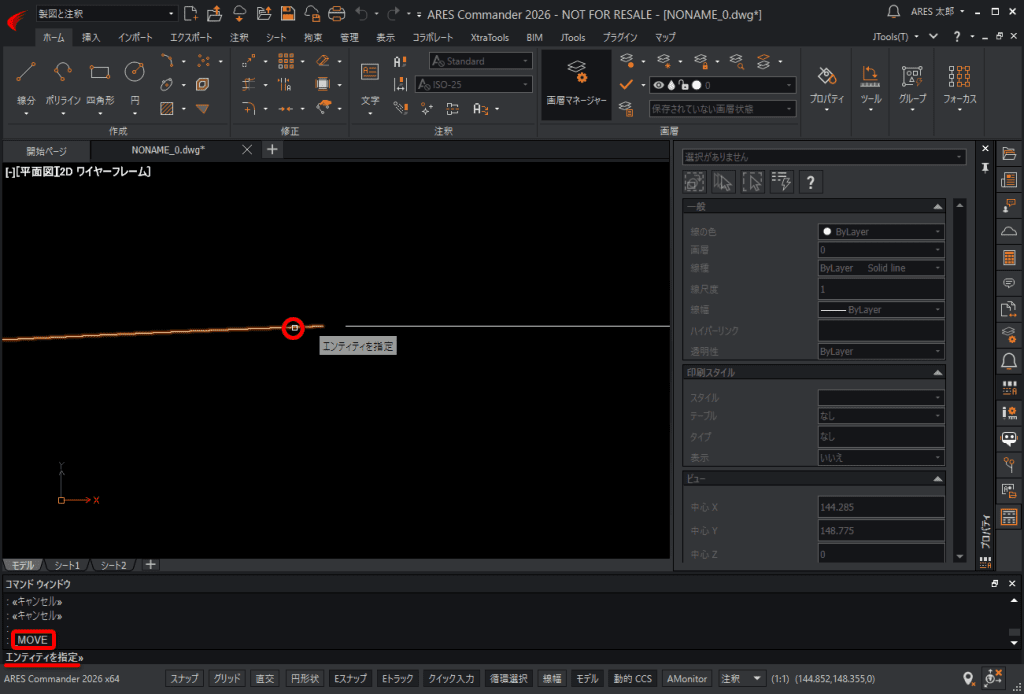

2.コマンドウィンドウに「エンティティを指定」と表示されるので、移動したいエンティティを指定し Enter を押します。
例として、円弧エンティティをクリックします。
3.コマンドウィンドウに「始点を指定」と表示されるので、始点を指定します。
例として、円弧の端点を指定します。

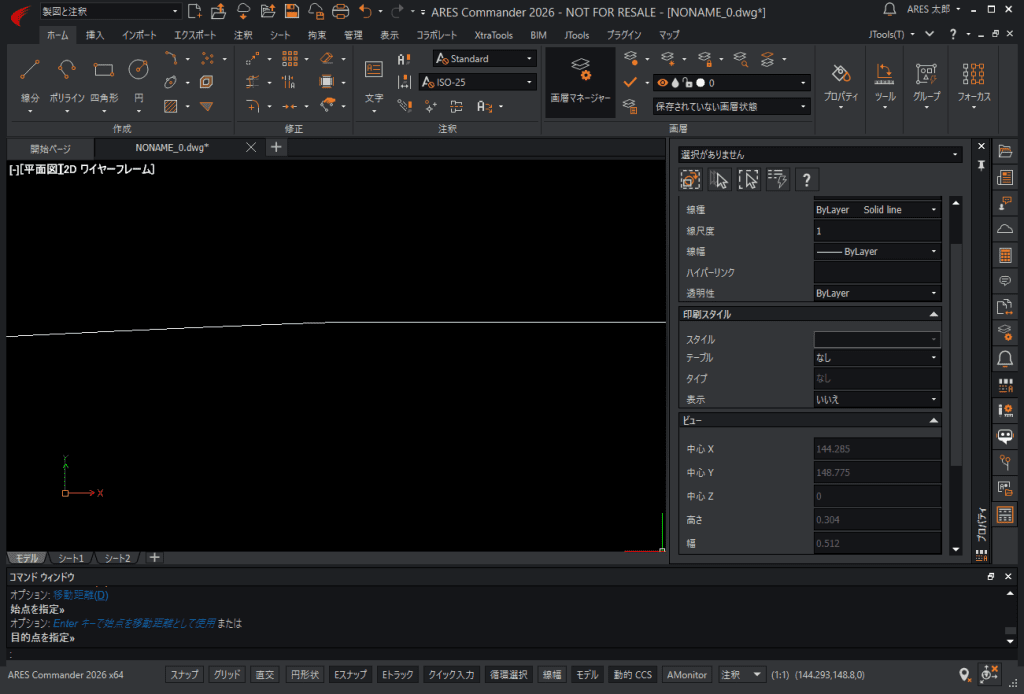

4.「目的点を指定」と表示されるので、目的点を指定します。
例として、線分の端点を指定します。

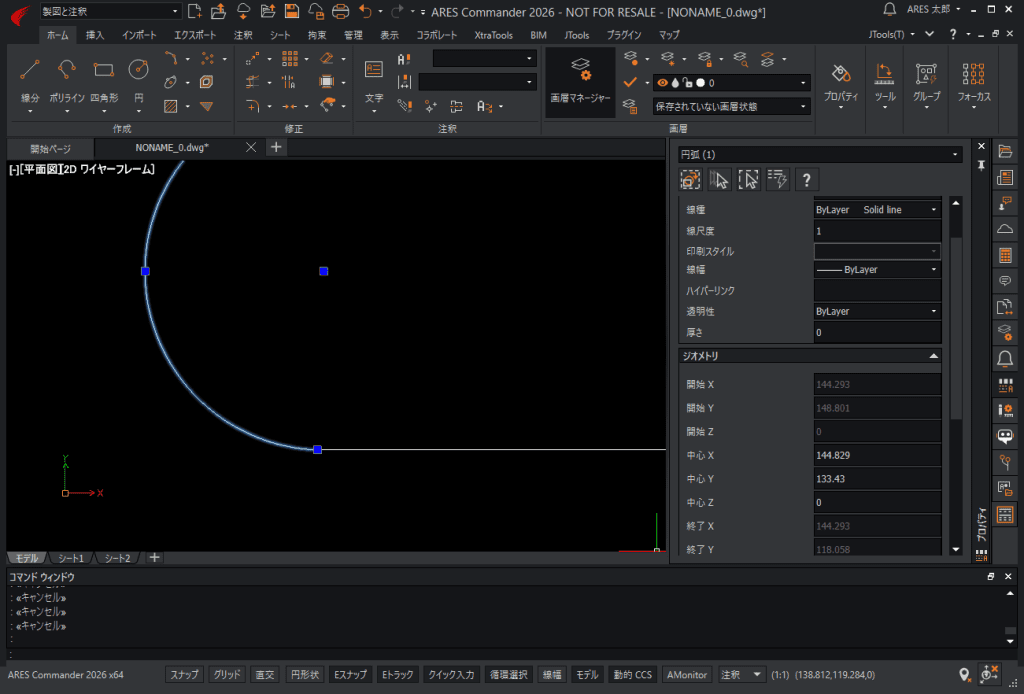

移動できました。

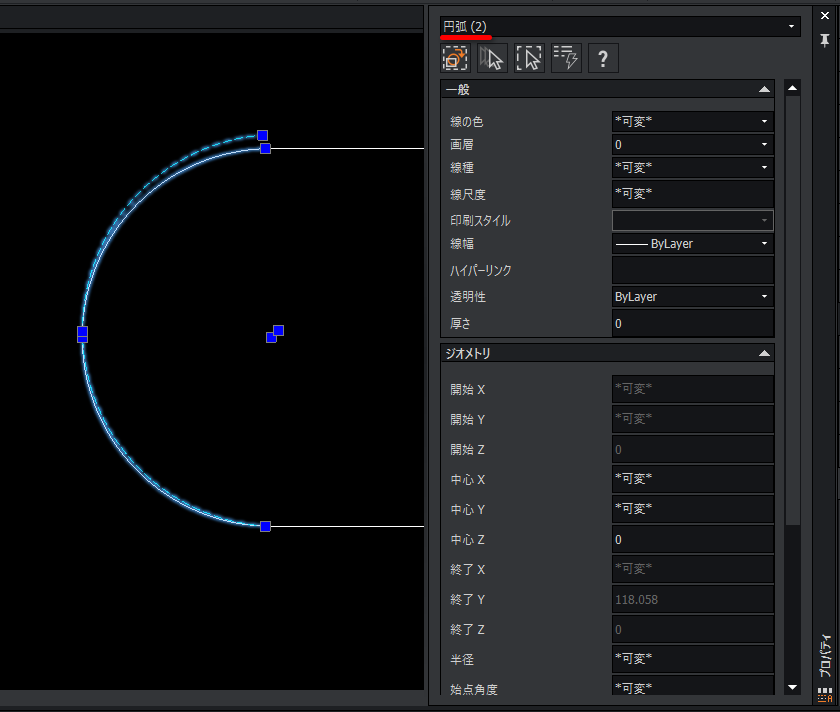

※円弧の反対側の端点も離れていないか確認します。

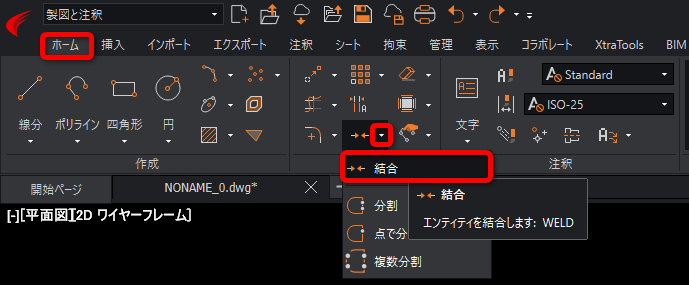

5.結合［WELD］コマンドを実行します。
メニュー

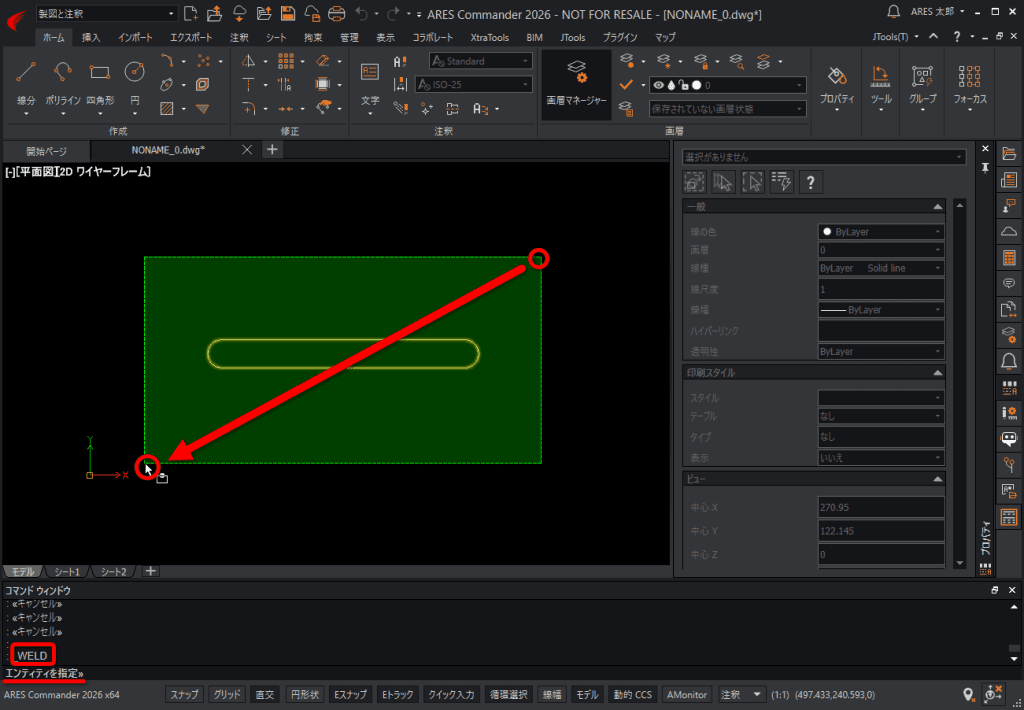

6.「エンティティを指定」し Enter を押します。

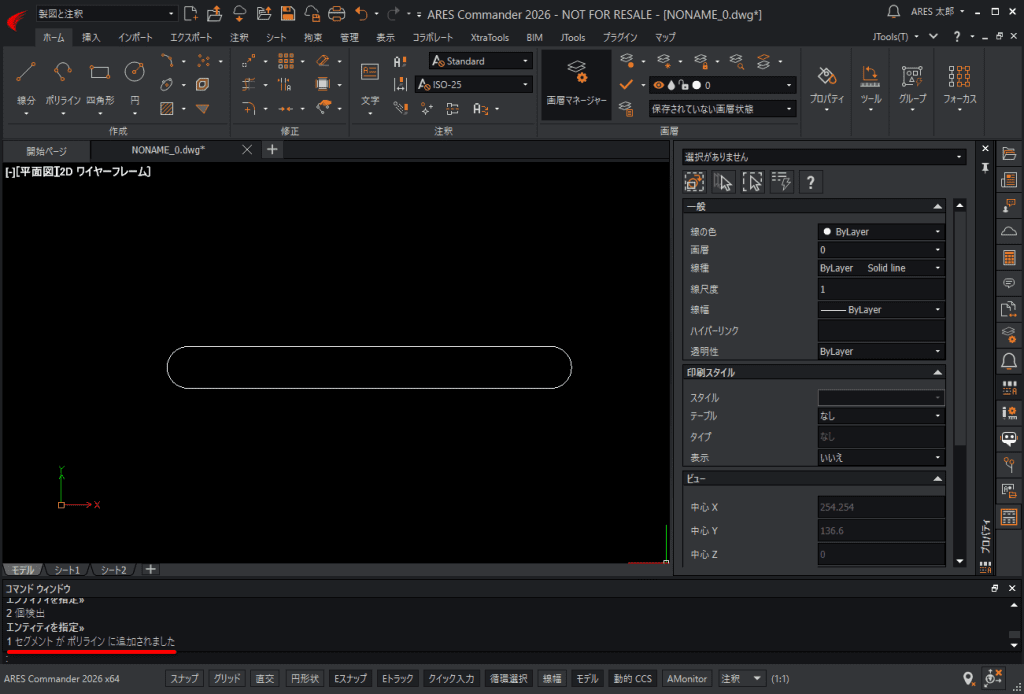

円弧がポリラインに追加され、

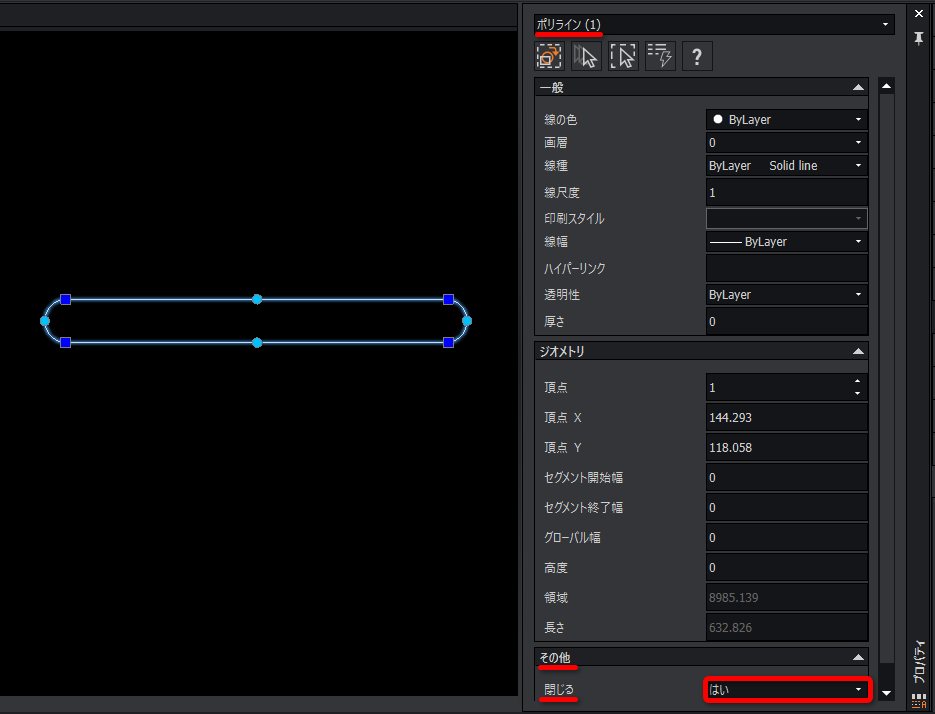

1つの閉じたポリラインになりました。
【延長［EXTEND］コマンドで延長し結合する方法】
※延長上にもう片方のエンティティの端点があるときに結合できます。
1.延長［EXTEND］コマンドを実行します。
メニュー
2.コマンドウィンドウに「境界エッジを指定」と表示されるので、「Enter キーで全エンティティを指定」するため キーボードの Enter キーを押します。

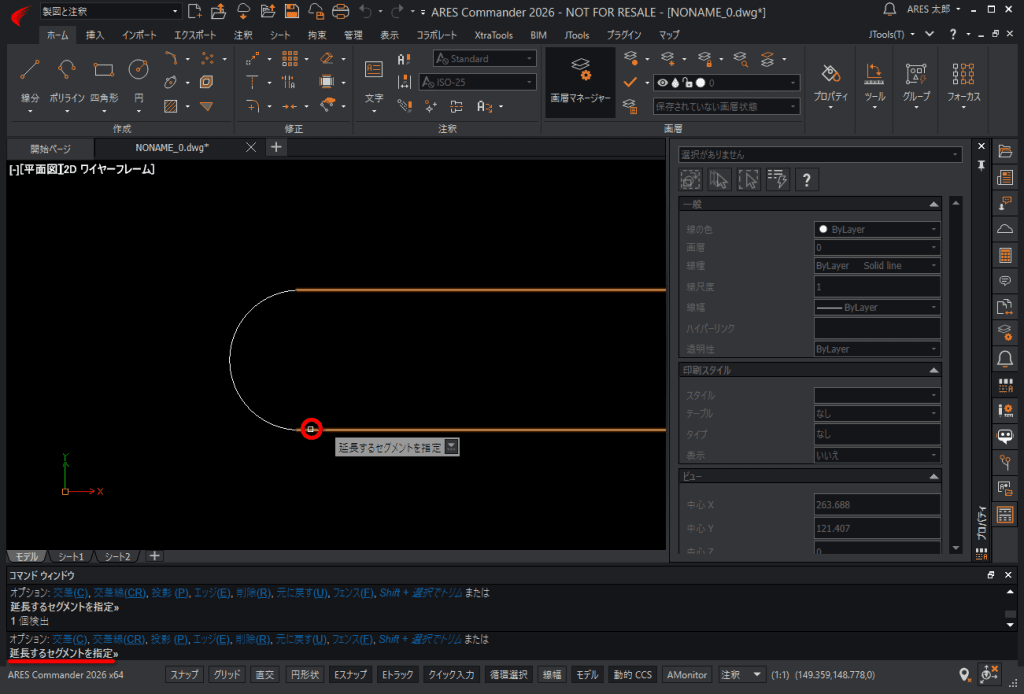

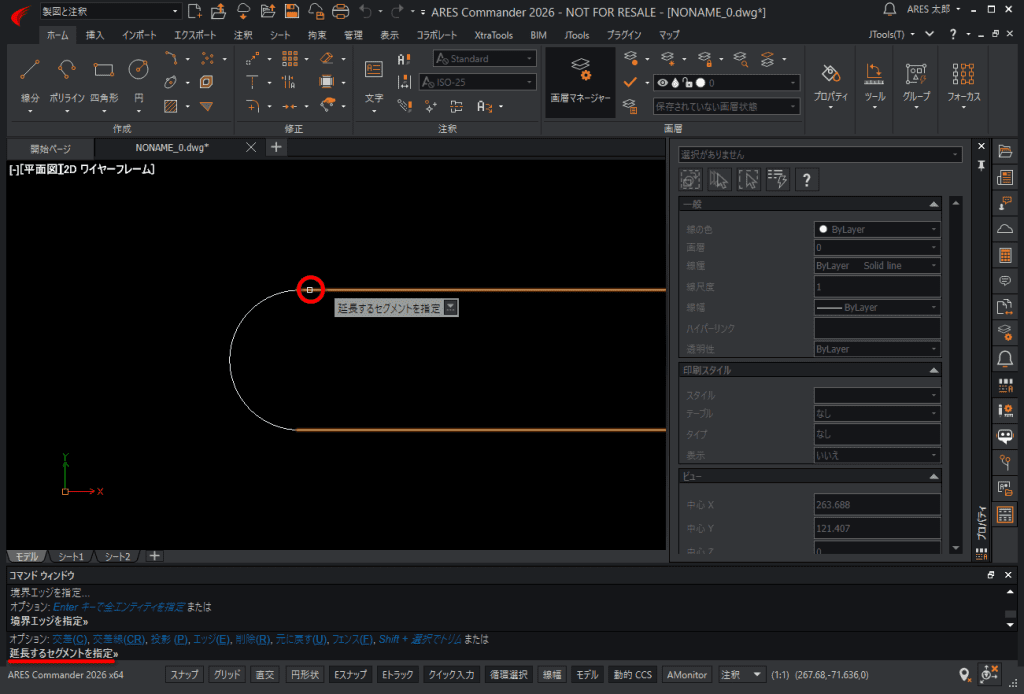

3.コマンドウィンドウに「延長するセグメントを指定」と表示されるので、延長したいエンティティの端点付近をクリックしていきすべて指定できたら Enter を押します。
拡大すると離れていません。
4.結合［WELD］コマンドを実行します。
メニュー

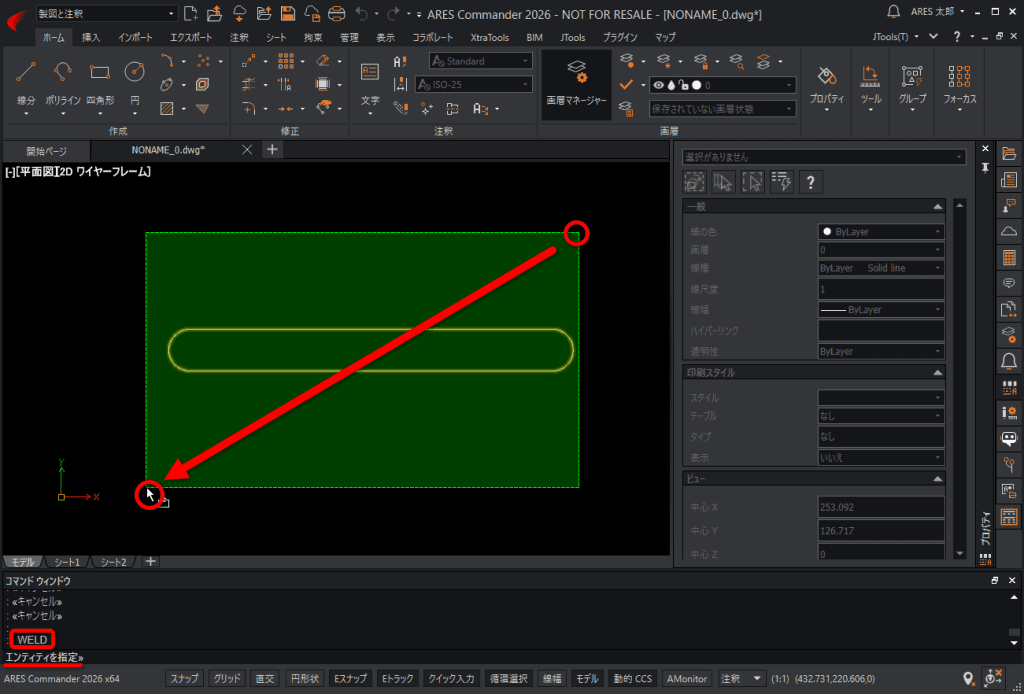

5.「エンティティを指定」し Enter を押します。
円弧がポリラインに追加され、
1つの閉じたポリラインになりました。
関連 FAQ：
・線分が結合できない
