線が込み合っている箇所にハッチングをかけたいのですが、エンティティが線分で作成されている為「エンティティを指定」や「内部の点を指定」でうまく作成できません。
線分を結合せずに作成する方法を教えてください。
［内部の点を指定］
コマンドウィンドウ：
ハッチングエディタ：
［ハッチング］ダイアログ：
［エンティティを指定］
コマンドウィンドウ：
ハッチングエディタ：
［ハッチング］ダイアログ：
画層切り分け［ISOLATELAYER］コマンドや、スマート選択［SMARTSELECT］コマンドでハッチングをかけたいエンティティを抽出すると選択しやすくなります。
下記手順で作成できます。
例として、「水色」の線分エンティティに「SOLID」のハッチングを作成します。
【画層が分かれている場合】
1.画層を切り分け［ISOLATELAYER］コマンドを実行します。
メニュー

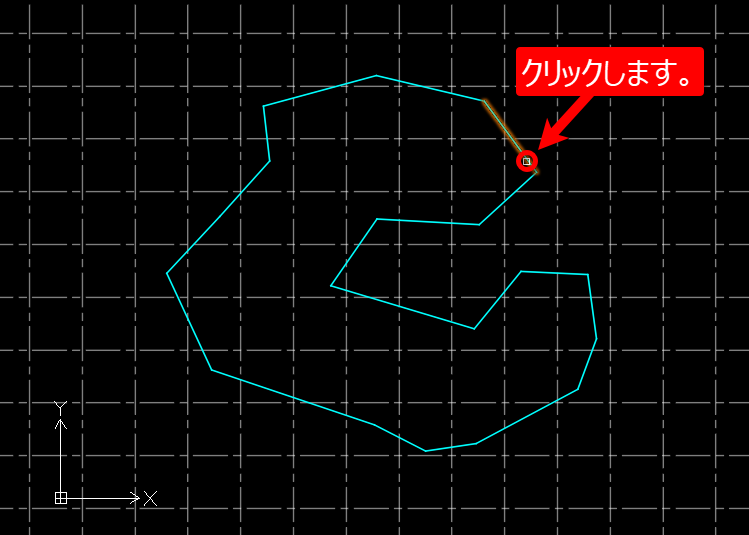

2.コマンドウィンドウに「エンティティを選択して画層を指定」と表示されるので、ハッチングを作成したいエンティティをクリックします。
3.Enter を押します。
※コマンドウィンドウに「画層はアクティブです。」と表示され、選択した画層のエンティティのみ表示されます。
4.ハッチング［HATCH］コマンドを実行します。
メニュー
5.コマンドウィンドウに「境界エンティティを指定」と表示されるので、ハッチングを作成したいエンティティを指定し Enter を押します。

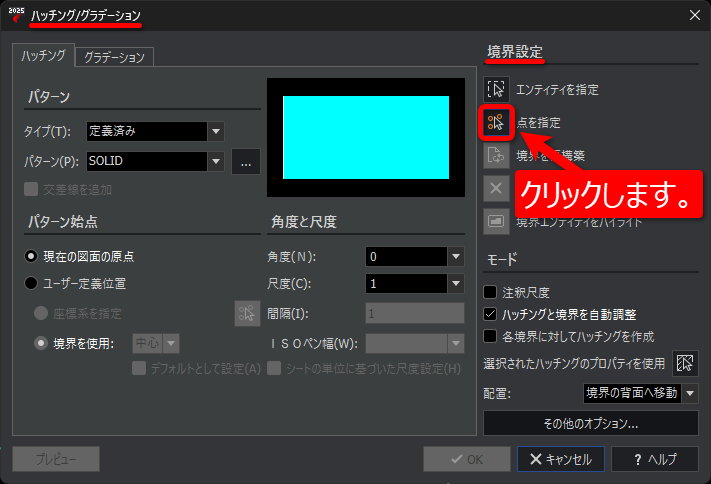

※「内部の点を指定」で作成する場合は、オプションの「内部の点（I）」の「 I （アイ）」と入力し Enter を押します。
「内部の点を指定」し、 Enter を押します。
ハッチングが作成できました。
6.画層切り分け解除［UNISOLATELAYER］コマンドを実行します。
メニュー
切り分けた画層が復元されました。
【画層が分かれていない場合】
※例の場合は、すべてのエンティティが同じ画層（0 画層）で作成され、
ハッチングを作成したいエンティティは、個別に［線の色］を「水色」に変更しています。
1.ハッチング［HATCH］コマンドを実行します。
メニュー
2.コマンドウィンドウに「境界エンティティを指定」と表示されるので、スマート選択［SMARTSELECT］コマンドを実行します。
※コマンドウィンドウに「内部の点を指定」と表示された場合は、オプションの「エンティティ（E）」の「 E 」と入力し Enter を押してから、スマート選択［SMARTSELECT］コマンドを実行します。

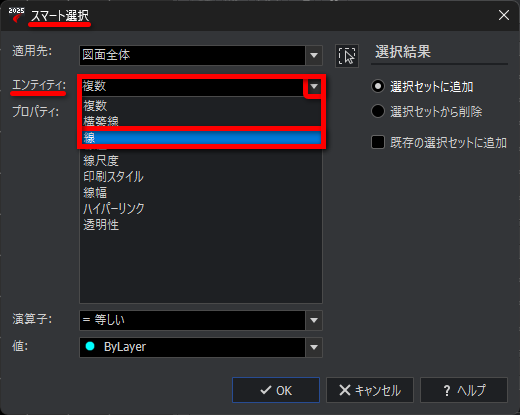

3.［スマート選択］ダイアログが表示されるので、［エンティティ］の項目で「線」を選択します。
4.［プロパティ］の項目で「線の色」を選択します。
5.［演算子］の項目で、「＝等しい」を選択します。
6.［値］の項目で、「水色」を選択します。
7.［OK］ボタンを押してダイアログを閉じます。
コマンドウィンドウに選択したエンティティ数が表示され、ハッチングのプレビューが表示されるので Enter を押してコマンドを終了します。
作成できました。
