角度を度・分・秒で入力するには

製品名
ARES Commander 2018/2019/2020
ARES Standard 2018/2019/2020
:regional_indicator_q:

始点からの角度を度・分・秒で指定して線が描けません。



:a:

入力の単位の設定を変えて頂ければ角度を度・分・秒で入力出来るようになります。

  1. .コマンドウィンドウに「OPTIONS」と入力してください。
    「オプション」が表示されます。

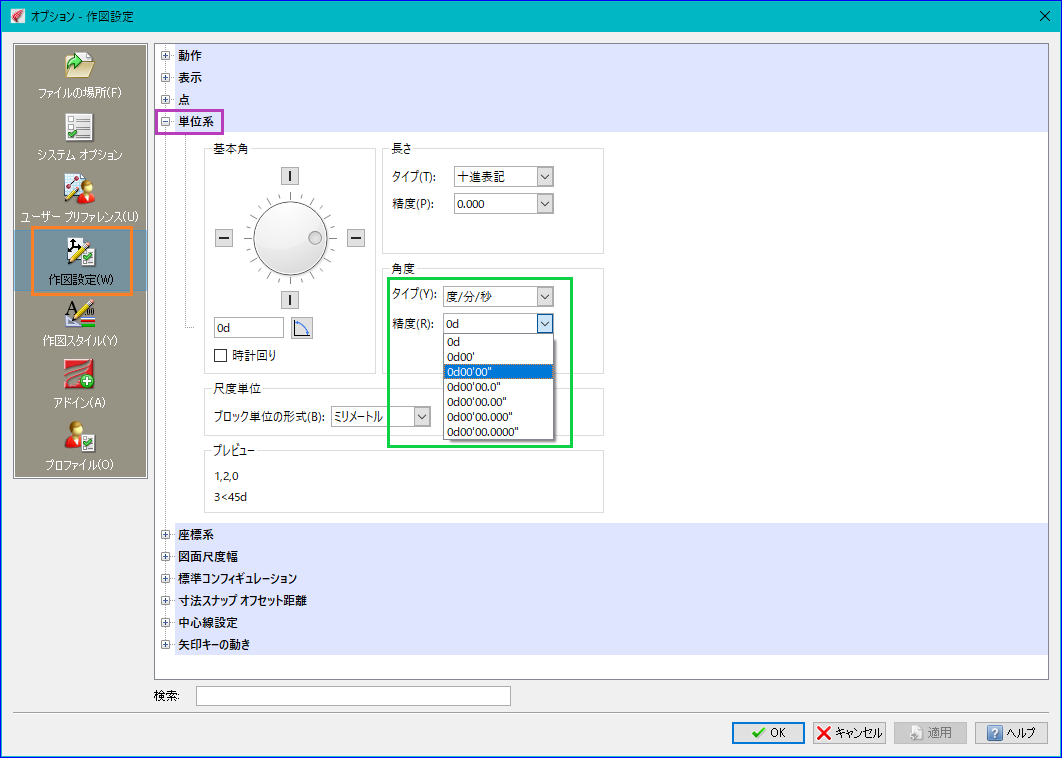

  2. 「作図設定」の「単位系」を展開頂きますと、「角度」の設定項目があります。

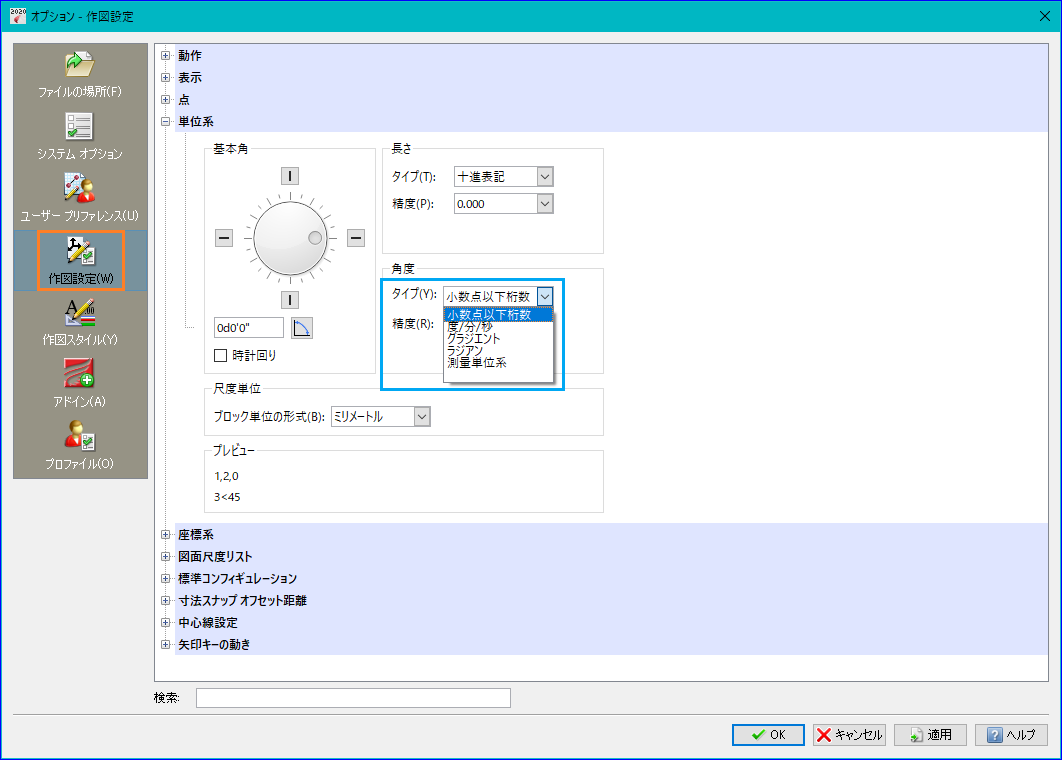

  3. 「タイプ」を「度/分/秒」、「精度」を「0d00’00″」に設定してください。




    ※「精度」は、求められている精度に合わせてください。

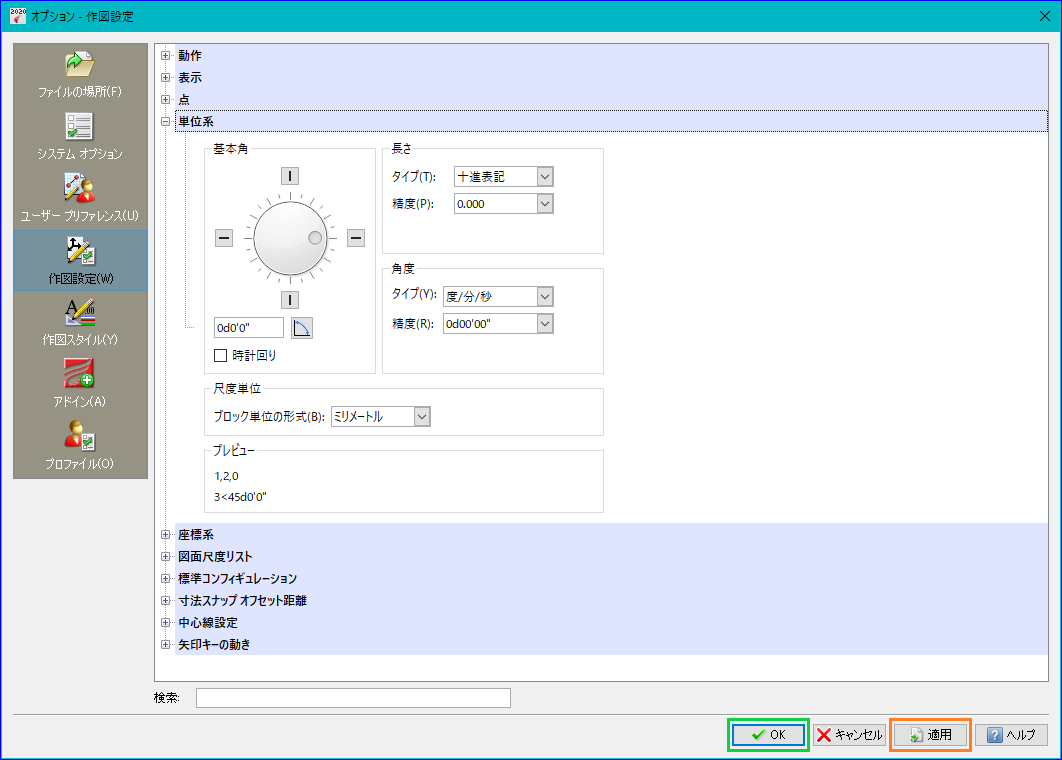

  4. 「適用」-「OK」をクリックして設定は完了です。

寸法の表示を「度・分・秒」に変更する手順につきましては、FAQ「角度寸法を(度・分・秒)に変更する方法」をご覧ください。
