角度寸法を入れるときに表記を（度・分・秒）に変えたいのですがどのようにすればいいですか？

　

以下の手順を行うことにより角度寸法の表記を（度・分・秒）に変更する事が出来ます。

　

【［オプション］ダイアログからの変更方法】

1.［オプション］ダイアログを表示します。

2.左側のメニューから［作図スタイル］を選択し、右側のツリーで［寸法］－［角度寸法］－を展開します。

3.［角度寸法設定］を開いて形式の所を「度/分/秒」に切り替えます。
またその下の精度のタブの所も0d00’00″に変更する事で正確な角度寸法が入力できます。

4.［OK］ボタンをクリックします。

　

【［寸法スタイルマネージャー］ダイアログからの変更方法】

※ARES 2025 SP0 より寸法スタイル［DIMENSIONSTYLE］コマンドで、［寸法スタイルマネージャー］ダイアログが表示されるようになりました。

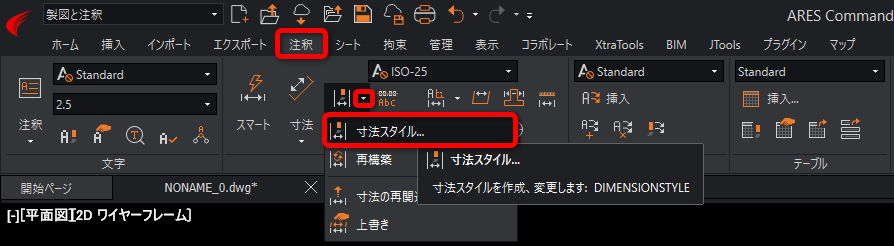

1.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。

2.［寸法スタイルマネージャー］ダイアログが表示されるので、変更したい寸法スタイルを選択し、［編集］ボタンを押します。

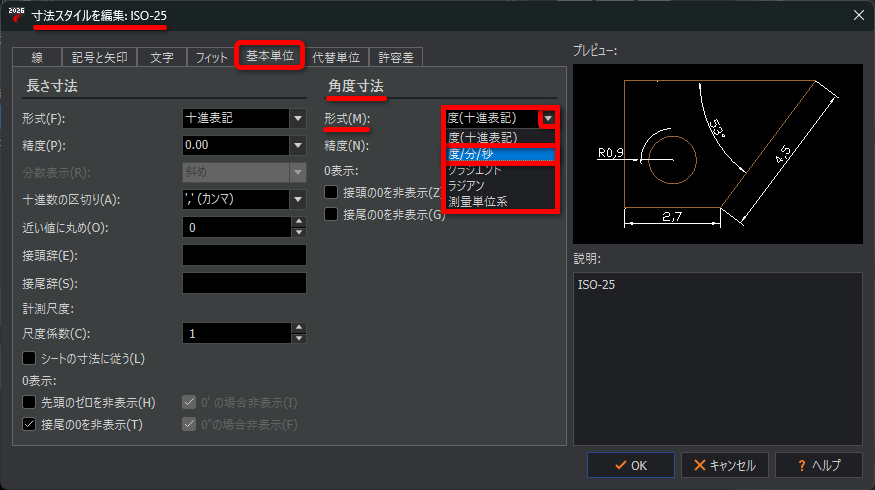

3.［寸法スタイルを編集］ダイアログが表示されるので、［基本単位］タブの［角度寸法］の項目にある［形式］を「度/分/秒」に変更します。

4.［角度寸法］の項目にある［精度］を変更します。

5.［OK］ボタンを押して［寸法スタイルを編集］ダイアログを終了します。

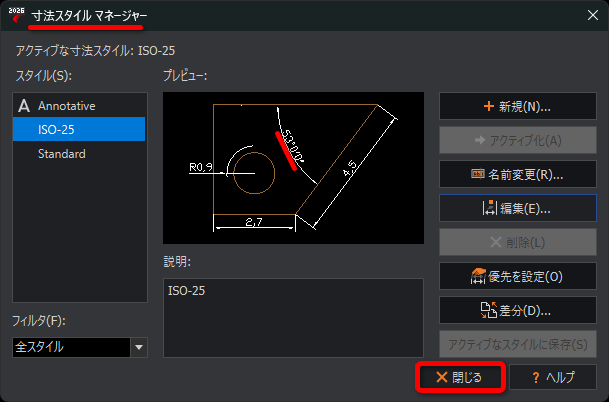

6.再度、［寸法スタイルマネージャー］ダイアログが表示されるので、［閉じる］ボタンを押します。
